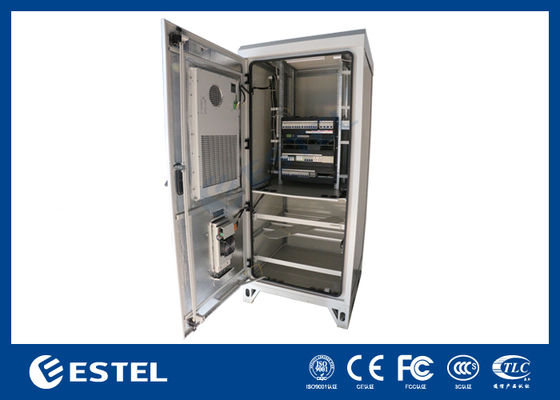

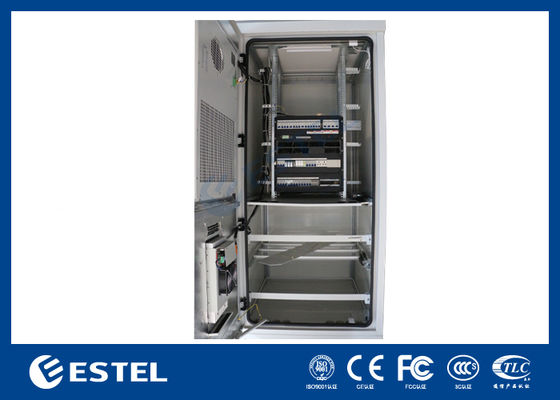

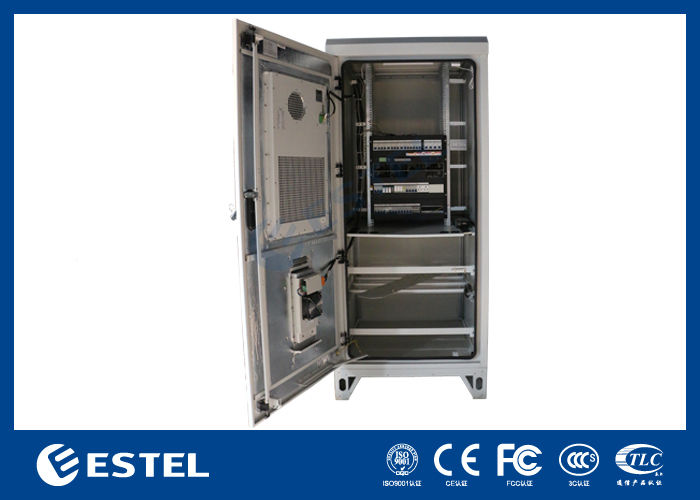

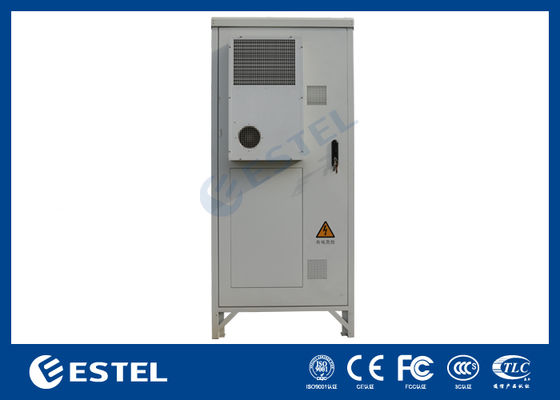

22U IP65 Outdoor Telecom Cabinet with Anti-Theft and Weatherproof Features
Productdetails
Anti-diefstal buiten telecom kast
,IP65 Buitentelecomkast
,22U Weatherproof Telecom Cabinet
Outdoor Telecom Kast Algemene Technische Specificaties
1. Technische Parameters van de Outdoor Telecom Kast
|
Configuratie |
Item |
Technische Parameter |
|
Kast |
Model |
ET7565200C-22U |
|
Beschermingsniveau |
IP65 |
|
|
Externe Afmetingen |
H2000mm×B750mm×D650mm (Ondersteuning voor maatwerk) |
|
|
Interne Ruimte |
Dubbele kaststructuur, bovenste kast 19 inch 22U, onderste kast met twee lagen batterijpanelen |
|
|
Materiaal |
Gegalvaniseerd staal; kastdikte: 1,2 mm; enkele wand; dikte van het dragende deel: 2,0 mm |
|
|
Isolatie |
enkele wand 20mm PEF (Dikte optioneel) |
|
|
Coating |
Polyester poedercoating |
|
|
Kleur |
RAL7035 |
|
|
Slot |
Driepuntssluiting |
|
|
Scharnier |
Verzonken ingebouwd scharnier |
|
|
Installatie Opties |
Vloerbevestiging, Dakbevestiging |
|
|
Kabelgeleiding |
Aan de onderkant van de kast, inlaat/uitlaat naar beneden |
|
|
Onderhoud |
Onderhoud aan de voorkant |
|
|
Koeling |
DC airconditioner, 3000W, 48VDC, RS485 |
|
|
TEC airconditioner, 200W, 48VDC |
||
|
Stroomvoorziening |
(1) Hoogte: 12U (2) AC Ingang: Driefasig: 200-240 Vac/346-415 Vac Eenfasig: 200-240 Vac (3) Ingangs stroomonderbreker: 63A/3P Ingangs bliksembeveiliging: Klasse C (20KA/40KA) (3) 4kW gelijkrichtermodules* 8; (4) Controller MC2600 (5) Batterij MCB 4*125A/2P. (6) Belasting: LLVD: 2*80A/1P+8*63A/1P BLVD: 1*63A/1P+14*32A/1P+2*16A/1P |
|
|
Stroomomgeving Monitor |
(1) Stroomomgeving monitor: PM5000 × 1 Deurmagneetsensor: HO-03×1 Overstroming: S3-WDT-P×1 Rooksensor:-JTY-GD-CA2001L×1 Temperatuur- en vochtigheidssensor: PM5000TT-TEMP×1 Oliepeilsensor: KNMY-268×1 (2) Stroomomgeving monitor te monteren op 19-inch paal, onderhoud aan de voorkant |
|
|
Batterij |
Lithium batterij 48VDC 100AH*4 |
|
|
Ventilator |
DC48V+ temperatuurregeling |
|
|
Lamp |
48VDC LED |
|
|
Overig |
Combinatiebox, kabels |
|
|
Omgeving |
Werktemperatuur |
-40℃~+55℃ (+Zonnestraling) |
|
Opslagtemperatuur |
-40℃~+70℃ |
|
|
Werkende Vochtigheid |
5%~95%(Geen condensatie) |
|
|
Werken op hoogte |
0~4000 m |
|
2. Outdoor Telecom Kast Dimensionale Diagram
-
