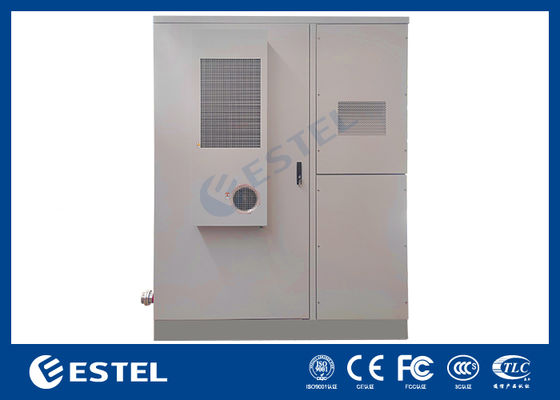

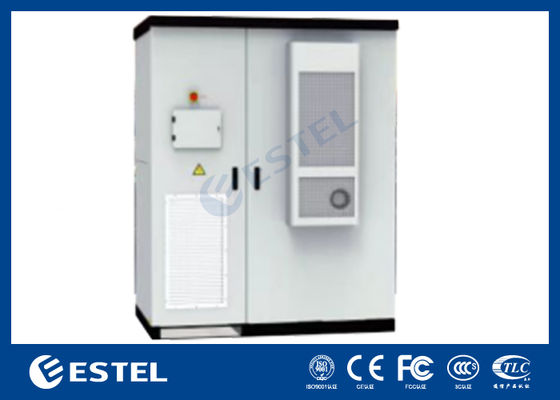

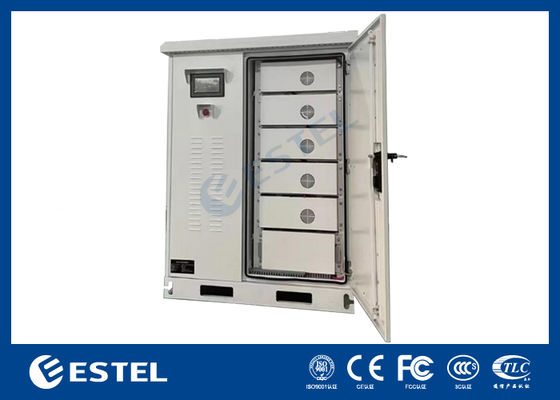

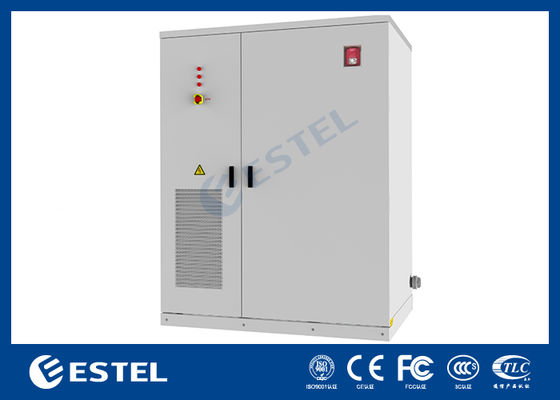

Buiten 100kW/215kWh geïntegreerd energieopslagsysteem voor elektriciteitsnetten Energiebesparing en zonnepanelen PV-fotovoltaïsche energie

Outdoor 100kW/215kWh Geïntegreerd Energieopslagsysteem voor Netstroombesparing en Zonnepaneel PV Fotovoltaïsche Energie

1. Systeemintroductie

Het 100kW/215kWh luchtgekoelde geïntegreerde energieopslagsysteem is een energieopslagsysteem dat bestaat uit 280Ah lithium-ijzerfosfaatbatterijen. Het heeft een breed scala aan toepassingen op het elektriciteitsnet en realiseert piekbelasting en dalvulling, beheer van de elektriciteitsvraag, noodstroomvoorziening, enz.

2. Voordelen

1) Door een geïntegreerd ontwerp en single-cluster management toe te passen, worden de circulatieproblemen tussen batterijen en het ton-effect opgelost, wat de veiligheid van het systeem en de ontladingscapaciteit gedurende de levenscyclus van het product aanzienlijk verbetert;

2) Sterk geïntegreerd, vereenvoudigt het ontwerp en vermindert het de systeemkosten verder;

3) Het kan een gediversifieerd brandbeveiligingssysteem bereiken: De standaardconfiguratie omvat een composiet gasdetector en temperatuurgecontroleerde aerosol;

4) Zelfontwikkeld besturings- en bedrijfssysteem: Een set softwaresystemen die onafhankelijk zijn ontwikkeld op basis van operationele vereisten.

3. Systeemstructuur

4. Systeemapparatuurlijst

5. Technische parameters

6. Gedetailleerde introductie

1) Algemeen

Het is een gestandaardiseerd energieopslagsysteem, met een nominale capaciteit van 215kWh per kast. Het omvat een batterijbox, hoogspanningskast, energieopslagomvormer, STS, temperatuurregelsysteem, brandbeveiligingssysteem, stroomverdelingseenheid, BMS (Battery Management System) en energiemanagementsysteem EMS, en ondersteunt APP-functionaliteit.

Het product is geschikt voor buiteninstallatie, heeft een sterke aanpassingsvermogen aan de omgeving, flexibele installatie, ondersteunt meerdere kasten en is handig voor uitbreiding; het wordt voornamelijk gebruikt voor piekbelasting en dalvulling aan de industriële en commerciële kant, verlicht de druk op het net en bespaart elektriciteitskosten.

Het product wordt in netgekoppelde modus bediend. De PCS neemt een driefasensysteem aan. Het is noodzakelijk om de N-fase van de netzijde aan te sluiten op de N-rij in de kast om een AC220V hulpvoeding voor de kast te leveren. Het elektrische schema is als volgt:

2) Elektrisch schema

3) Batterijpakketbox

De RYZ100215AF-serie producten gebruiken 3,2V/280Ah LFP-cellen en elke Batterijpakketbox bevat 16 cellen, gegroepeerd in de modus van 1P16S.

4) Batterijcellen

Het systeem is uitgerust met gloednieuwe LFP lithiumbatterijen (3,2V/280Ah), met een hoge specifieke energie, lange levensduur, lage kosten, veiligheid en geen vervuiling. Ze zijn op grote schaal toegepast in energieopslagsystemen.

5) Batterijcluster

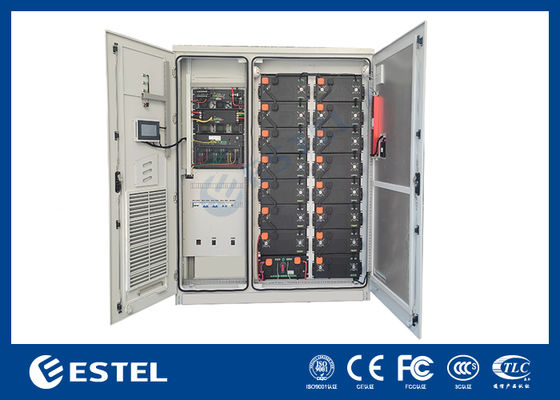

Een batterijcluster is een eenheid die bestaat uit meerdere batterijpakketten die op een bepaalde elektrische manier zijn aangesloten, inclusief batterijrekken, energieopslagbatterijen, stroom- en bemonsteringscircuits, elektrische interfaces en andere componenten. Een enkele kast bestaat uit 15 1P16S batterijpakketten en een 100kW energieopslagomvormer om een luchtgekoelde lithium-ijzerfosfaat geïntegreerde kast te vormen met laad- en ontlaadfuncties. De nominale capaciteit van de kast is 215kWh.

6) Stroomconversiesysteem (PCS)

Het Stroomconversiesysteem (PCS) regelt het laad- en ontlaadproces van het energieopslagbatterijsysteem, voert AC/DC-conversie uit en levert direct stroom aan AC-belastingen wanneer er geen netstroom is. PCS bestaat uit een DC/AC bidirectionele omvormer, een besturingseenheid, enz. De PCS-controller ontvangt achtergrondbesturingsinstructies via communicatie en bestuurt de omvormer om de batterij op te laden of te ontladen volgens het teken en de grootte van de stroominstructie, waardoor het actieve vermogen en het reactieve vermogen van het elektriciteitsnet worden aangepast. De PCS-controller communiceert met de BMS via de RS-485-interface om informatie over de status van het batterijpakket te verkrijgen, wat beschermend laden en ontladen van de batterij kan realiseren en een veilige werking van de batterij kan garanderen.

7) Batterijbeheersysteem (BMS)

De BMS neemt een 2-laags architectuur aan. Elk batterijbeheersysteem bestaat uit een Battery Management Unit (BMU) en een Battery Control Unit (BCU). Het BMS-systeem heeft functies zoals zeer nauwkeurige detectie en rapportage van analoge signalen, foutalarm, uploaden en opslaan, batterijbescherming, parameterinstelling, passieve balancing, kalibratie van de SOC van het batterijpakket, autoriteit van de operationele account en wachtwoordbeheer, en informatie-uitwisseling met andere apparaten.

8) Battery Management Unit (BMU)

De slave-besturingseenheid BMU realiseert real-time monitoring van de batterijstatus door nauwkeurig de spanning en temperatuur van elke afzonderlijke batterij te verzamelen. De module heeft een betrouwbare datacommunicatiefunctie en kan communiceren met de master-besturingseenheid van het batterijbeheersysteem of andere benodigde apparatuur tijdens de werking van het systeem.

9) Battery Control Unit (BCU)

De hoofdcontrole-eenheid BCU is de kern van de besturing van het batterijbeheersysteem. Het detecteert de spanning en temperatuur van de batterijcellen door te communiceren met de slave-besturingseenheden en detecteert de externe karakteristieke parameters zoals de totale spanning van het batterijpakket, de laad- en ontlaadstroom en de isolatieweerstand naar aarde. Het schat en bewaakt de interne toestand van de lithiumbatterij (capaciteit, SOC, SOH, enz.) volgens de juiste algoritmen. Op basis hiervan realiseert het het laad- en ontlaadbeheer, thermisch beheer, isolatiedetectie, single cell balancing management en foutalarm van het lithiumbatterijpakket; het kan gegevens uitwisselen met PCS, EMS, human-machine interface en andere apparaten via de communicatiebus en communiceren met BMU via daisy chain.
