Outdoor Telecom Power System Gelijkrichter 30U Buitenkast met 9kW tot 18kW schaalbaar Telecom DC Voedingssysteem
Productdetails
Outdoor Telecom Power System Gelijkrichter
,Schaalbaar Telecom DC Power System
,18 kW Outdoor Cabinet Telecom Power
Outdoor Telecom Power System Gelijkrichter 30U Outdoor Cabinet met 9kW tot 18kW schaalbaar Telecom DC Power System
1. Inleiding

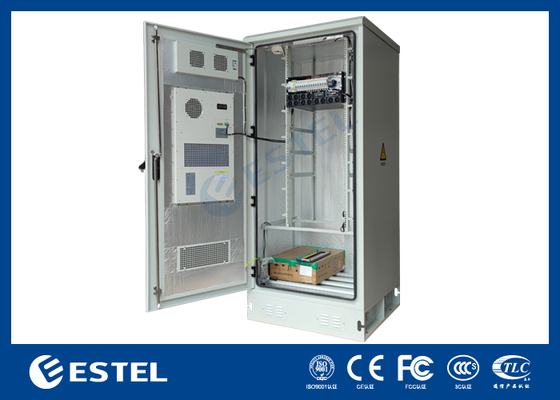

ET7575205A-9kW is een 30U buitenkast die de apparatuur van de klant kan beschermen tegen schade en extreme weersomstandigheden. Het biedt een stabiele en hoogwaardige gelijkstroomvoeding voor telecom-IT-apparatuur. De kast is een ideale oplossing voor fysieke aansluitingen van buitentelecommunicatieapparatuur die gelijkstroomvoeding nodig heeft. Het is uitgerust met een omgevingsbewakingseenheid, die realtime monitoring van de vermogensparameters en omgevingsparameters mogelijk maakt, en gebruikers voorziet van alarm- en externe meldingen.
2. Toepassingen
Deze outdoor telecomkast wordt veel gebruikt in mobiele telecommunicatiesites van telecomoperatoren, kleine schuilplaatsen buiten, elektrische schakelkasten voor spoorwegen, communicatiebasisstations, buitenluchtdetectiestations, zonneregelkasten, enz.
3. Kastkenmerken
- Hoge beschermingsgraad: IP55
- Sterk antidiefstalvermogen, ingebouwde deur, binnenscharnieren, driepuntsslot, ondersteunend extra hangslot

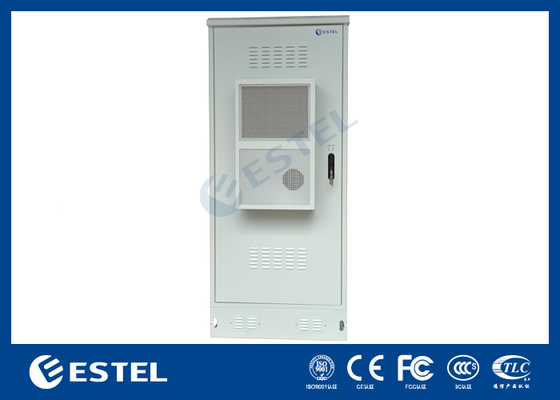

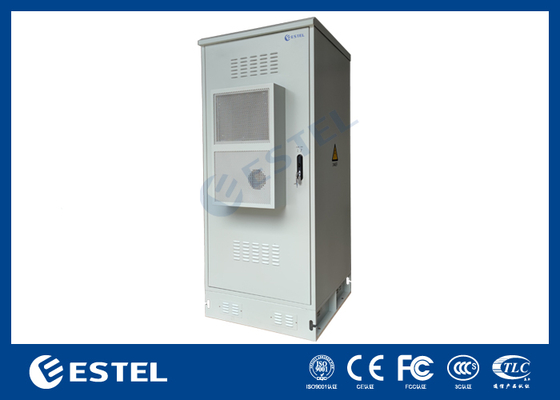

- Het koelsysteem is geïnstalleerd op de kastdeur, handig voor onderhoud, reiniging en vervanging
- Ondersteun beheer op afstand, verbeter de beveiliging en minimaliseer de bedrijfskosten van de klant

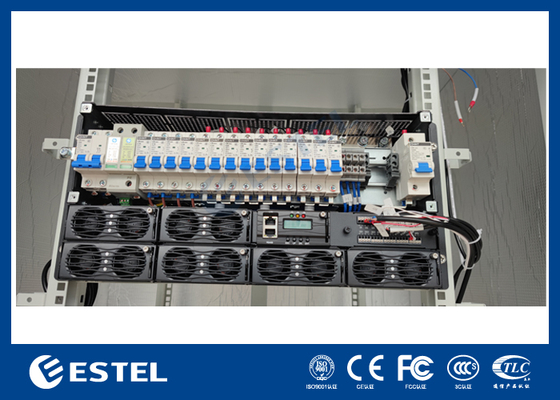

4. Kenmerken van het gelijkrichtervoedingssysteem

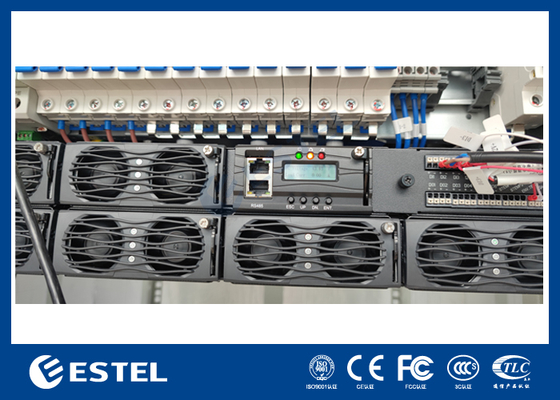

- Capaciteit voedingssysteem: 9 kW, 3 gelijkrichtermodules + 1 monitoringmodule (schaalbaar, maximale capaciteit 18 kW);
- Hoogte voedingssysteem: hoogte van 5 rackeenheden;
- Specificatie gelijkrichtermodule: 3 kW;
- Monitoringmodule: ondersteuning voor SNMP;

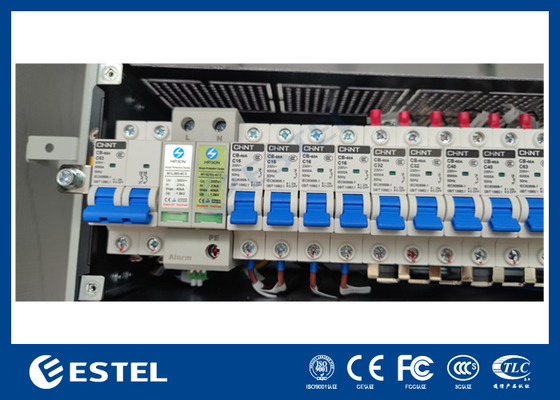

- Stroomverdeling:
-LVD1: 2x80A, 2x63A;
-LVD2: 1x63A, 4x32A, 2x16A;
5. Kenmerken van het koelsysteem
Op de deur gemonteerde airconditioner of ventilatoren, gebaseerd op het warmteafvoervermogen en het budget van de apparatuur van de klant.
6. Technische parameters
| Configuratie | Item | Technische parameter |
| Kastje | Model | ET7575205A-30U (5U/9kW) |
| Beschermingsniveau | IP55 | |
| Externe dimensie | HxBxD = 2050x750×750mm (kan worden aangepast) | |
| Interne dimensie | 19 inch 30U | |
| Materiaal | Gegalvaniseerd staal, dikte 1,2 mm, enkelwandig. | |
| Dikte lagerdelen: 2,0 mm | ||
| Isolatie | 20 mm PEF | |
| Coating | Polyester poedercoating | |
| Kleur | RAL7035 | |
| Slot | Anti-diefstal driepuntsvergrendelingssysteem | |
| Scharnier | Binnenscharnier | |
| Installatieopties | Op de vloer gemonteerd | |
| Kabelgeleiding | Kabel in en uit de onderkant van de kast | |
| Onderhoud | Eén voordeur en één achterdeur | |
| Koelsysteem | Airconditioner | Optioneel |
| Fan | 2 stuks ventilator met één ventilatorcontroller | |
| Ingangsspanning | AC220V 60Hz | |
| Deursensor | Deursensor | Ja |
| Temperatuursensor | Tempersensor | Ja |
| Gelijkrichter systeem | Gelijkrichter systeem |
9kW 19" rekmontage, 5U gelijkrichtersysteem (Schaalbaar, maximale capaciteit 18kW) |
|
3 gelijkrichtermodules van 3 kW (maximaal 6 stuks 3kW gelijkrichtermodules) |
||
| Bewaking van controllermodule, SNMP-communicatiepoort | ||
| Stroomverdeling: | ||
| LVD1: 2*80A+2*63A | ||
| LVD2: 1*63A+4*32A+2*16A | ||
| LED-lamp | LED-lamp voor verlichting met schakelaar, Spanning: AC220V, 60Hz. | |
| Omgeving | Werktemperatuur | -40℃ ~+55℃ (+zonnestraling) |
| Opslagtemperatuur | -40℃~+70℃ | |
| Werkvochtigheid | 5%~95% (geen condensatie) | |
| Werkhoogte | 0~4000 meter | |
-
