| De outputmacht van de gelijkrichtermodule: | 3000W | Sollicitatie: | Industriële apparatuur |
|---|---|---|---|
| Vermogensfactor: | ≥ 0.99 | Invoerfrequentie: | 47 Hz ∼ 63 Hz |
| Max. de Outputstroom van de Gelijkrichtermodule: | 30a | Verpakking:: | Doos/houten kast |
| Uitgangspanning: | AC220V of DC48V | Standard: | GB 4943 |
| Markeren: | 15U telecom voeding 3000W,48V telecom voedingssysteem 650A,AC input telecom rack voeding |
||

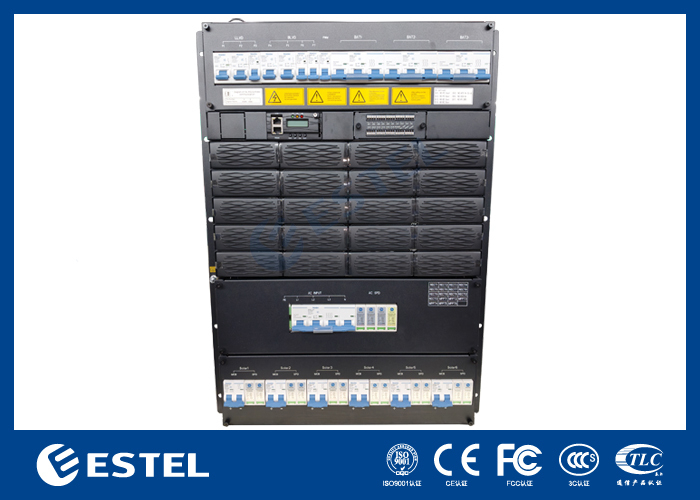

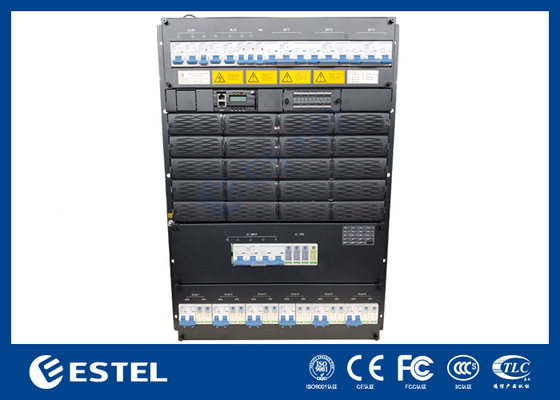

Industriële Multipurpose Voedingen Systeem
IPUM39K-B5D1315sub-rack voeding, compact ontwerp met een hoogte van 15U om te voldoen aan
kritieke toepassingsbehoeften van glasvezel- en microgolftransmissie, toegang
apparaat, switch. Het maximale vermogen van het systeem is 3000KW, met AC/batterij/belasting
MCB's. De kabels zijn aan de voorkant toegankelijk met MCB en busbar.
IPUM39K-B5D1315 bestaat uit een distributie-eenheid, gelijkrichermodule, conversiemodule, bewakingsmodule. De configuratie is optioneel, zoals in de onderstaande tabel:
| Configuratie | Gelijkrichtermodule | Opmerking |
| Standaard | GB 4943 | Raadpleeg de specificaties van de modules voor details |
| Standaard | IEC/EN 62368-1 | |
| Standaard | EN 55032 Klasse A, GR1089 Uitgave 4, R3-10, R3-11, R3-12 Klasse B gecertificeerd door Noord-Amerika | |
| Standaard | EN300386, KLASSE A |
IPUM39K-B5D1315 constructie
IPUM39K-B5D1315 bestaat uit twee modules:
Gelijkrichtermodule (MR483000HG2B)
Fotovoltaïsche module
Batterijstroomonderbrekers : 3*125A/3P+4*M8 bout(BAT-),
Belastingsstroomonderbrekers
Snelle details:
| Plaats van herkomst: Shenzhen, China (Vasteland) | Ingangsspanning: AC220V of DC48V |
| Merknaam: ESTEL | Uitgangsspanning: AC220V of DC48V |
| Modelnummer:IPUM39K-B5D1315 | Uitgangsvermogen gelijkrichermodule: 3000KW |
| Productnaam: Industriële voedingen | Ingangsfrequentie 47Hz～63Hz |
| Certificering: ISO9001, CE, 3C, FCC, TLC | Max. Uitgangsstroom gelijkrichermodule: 50A |
| Toepassing: Industriële apparatuur | Vermogensfactor: ≥0.99 |
Betalings- en verzendvoorwaarden:
| Minimale bestelhoeveelheid: | 1 set |
| Prijs: | onderhandeling |
| Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union |
| Leveringscapaciteit: | 20.000 sets per maand |
| Levertijd: | 7-10 werkdagen |
| Verpakkingsdetails: | karton/houten kist |
Twee werkmethoden:
(1) AC-ingang: Start de gelijkrichtermodule na het inschakelen van de AC, geeft -48Vdc uit, laadt tegelijkertijd de batterij op en voedt de conversiemodule, de conversiemodule geeft 220Vac uit.
Onder normale omstandigheden staan de parameters van de gelijkrichtermodule en de distributie-eenheid allemaal onder controle van de bewakingsmodule, die werkt volgens de vooraf ingestelde parameters of de commando's van de gebruiker. Als er een AC-netfout is, zal de batterij het systeem van stroom voorzien en -48 VDC en 220 vac blijven uitvoeren, met de ontlading van de batterij begint de spanning van de batterij te dalen, wanneer de spanning onder 43,2 V + / - 0,5 V ligt, stuurt de bewakingsmodule een onderspanningssignaal van de batterij en sluit direct de belastinguitgang, dan stopt het voedingssysteem met werken. Wanneer de externe AC-netspanning herstelt, zal het systeem normaal weer werken. (Alle bovenstaande bewakingsgegevens zijn systeemstandaardwaarden en kunnen door de gebruiker worden gereset)
(2) -48V-ingang: Geen AC-stroom of geen AC aangesloten, toegang tot externe voeding -48V naar -48V-belastingspoort, start de bewakings- en conversiemodule, 220Vac-uitgang.
De temperatuurcompensatiefunctie staat standaard aan, die indien nodig door de gebruiker kan worden geactiveerd of verboden. Bedrijfstemperatuur ≥55℃, het uitgangsvermogen van de voeding wordt lineair verminderd (@65℃, het uitgangsvermogen is 1300W).
Specificaties
Afmetingen gelijkrichtermodule als volgt:
| Isolatiewaarde | ||
| parameter | Standaard | Opmerking |
| Isolatiesterkte (AC-ingang) | Ingang-Uitgang:3500Vdc/10mA//1min |
Geen overslag of doorslag. Verwijder de ontladingbuis/overspanningsbeveiliging voordat u test, geen gelijkrichtermodule of bewakingsmodule. Uitgang met 2 routes laagspanningsaansluiting, hoogspanning met AC-bypassfunctie, niet te testen. |
| Ingang-behuizing:3500Vdc/10mA//1min | ||
| Uitgang-behuizing:750Vdc/10mA//1min | ||
| Isolatiesterkte (DC-ingang) | Ingang-Uitgang:750Vdc/10mA//1min | |
| Ingang-behuizing:750Vdc/10mA//1min | ||
| Uitgang-behuizing:750Vdc/10mA//1min | ||
| Lekkage stroom | ≤3.5mA | 280Vac ingang, uitgang vollast |
| Isolatieweerstand | @ Normale atmosfeer, relatieve vochtigheid van 90%, testspanning van DC 500V, de isolatieweerstand van ingang-uitgang, ingang-aarde, uitgang-aarde mag niet minder zijn dan 10MΩ. Uitgang met 2 routes laagspanningsaansluiting, hoogspanning met AC-bypassfunctie, niet te testen. | |
| Omgeving | |||||
| Parameter | Min. | Typ. | Max. | Eenheid | Opmerking |
| Bedrijfstemperatuurbereik | -5 | 25 | +55 | °C | |
| Opslagtemperatuur | -40 | +70 | °C | ||
| Relatieve vochtigheid | 5 | 95 | % | Langdurig gebruik, geen condensatie | |
| Atmosferische druk | 70 | 106 | KPa | ||
| Hoogte | 0 | 3000 | m | ||
| Koeling | Geforceerde koeling, voorkant-in & achterkant-uit; de ventilator bevindt zich in het voorpaneel, met temperatuurgecontroleerde snelheid. | ||||
| Water- en stofbeschermingsniveau |
De voeding moet correct werken onder de volgende voorwaarde: Dichtheid van stofdiameter boven 55µm≤3*104 korrel/m3. De stofkorrel is niet-geleidend, niet-elektromagnetisch, niet-corrosief, zonder waterdichte functie. |
||||
Toepassing
(1) Integratie toegang
(2) Binnen distributie- en uitbreidingssysteem
(3) Mobiel station en uitbreidingsdekkingssysteem
(4) WLAN
(5) Satellietcommunicatie grondstation en microgolfcommunicatiestation
(6) Zwakstroomdistributiekamer
(7) Andere AC/DC ononderbroken voedingssysteem
(1) Twee uitgangen: -48Vdc, 220Vac
(2) Twee ingangen: -48Vdc, 220Vac
(3) Gebruik van actieve vermogensfactorcompensatietechnologie, vermogensfactor >0,99
(4) Breed werkbereik van AC-ingangsspanning: 90~280Vac
(5) Breed bedrijfstemperatuurbereik: -5℃~+55℃
(6) Schakeltechnologie uitgevoerd,
(7) Perfect batterijbeheer verlengt de levensduur van de batterij: laad-/ontlaadbeheer, batterijtemperatuurcompensatie, onderspanningsbeveiliging.
(8) Hot-swappable
(9) Ingang over/onderspanningsbeveiliging
(10) Uitgang overspanningsbeveiliging, uitgang overstroombeveiliging, uitgang kortsluitbeveiliging
(11) Ingebouwd / aan de muur gemonteerd
(12) RS485, RS232 communicatie-interface
