3–12kW DC-voedingssysteem 5U Subrack, 220VAC-ingang, 43–58VDC-uitgang, >96% efficiëntie, ≤2kg gelijkrichtermodules, 19-inch rackmontage

Productoverzicht

Het 3–12kW DC-voedingssysteem 5U Subrack is een zeer efficiënte, compacte voedingsoplossing ontworpen voor telecom-, datacenter- en industriële toepassingen. Gebouwd voor flexibele rack- of kastinstallatie, ondersteunt het 220VAC enkelfasige ingang en levert het een stabiele –43 tot –58VDC uitgang met een nominale waarde van –53,5VDC. Het systeem bereikt een efficiëntie van meer dan 96%, wat betrouwbare prestaties en een laag energieverlies garandeert.

Het modulaire ontwerp biedt plaats aan maximaal vier gelijkrichtermodules, elk met een vermogen van 3000W en een gewicht van ≤2kg. Geforceerde koeling garandeert een stabiele werking onder zware belasting, terwijl het systeem een uitstekende stroomkwaliteit behoudt met een powerfactor ≥0,99 en THD ≤5%. De totale capaciteit bereikt 12kW, geschikt voor veeleisende back-up- en distributiescenario's.

Voor controle en bewaking integreert het systeem 4 analoge ingangen (batterij- en omgevingstemperatuur), 7 digitale ingangen en 6 droge contactalarmafvoer. Communicatie is mogelijk via RS232/485 en SNMP, met een intuïtief LCD-scherm voor lokaal beheer.

Ontworpen voor zware omgevingen, werkt de unit binnen –40℃ tot +65℃ (volledige belasting onder 50℃), verdraagt vochtigheid van 5% tot 95% niet-condenserend en ondersteunt hoogtes tot 3000m. Het robuuste ontwerp garandeert langdurige betrouwbaarheid, zelfs onder uitdagende omstandigheden.

Met zijn lichtgewicht gelijkrichtermodules, ondersteuning voor onderhoud aan de voorkant en IP20-bescherming, biedt dit DC-voedingssysteem een kosteneffectieve en schaalbare oplossing voor operators die hoge beschikbaarheid, compacte afmetingen en eenvoudige service vereisen.

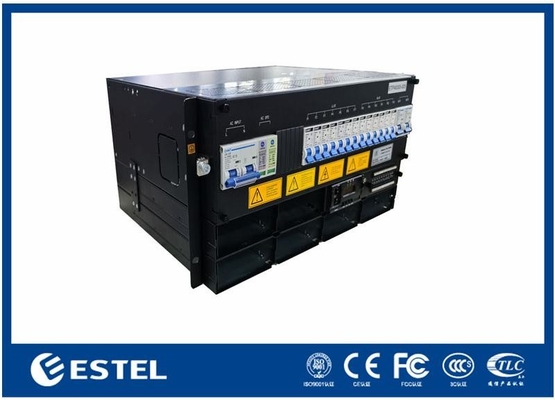

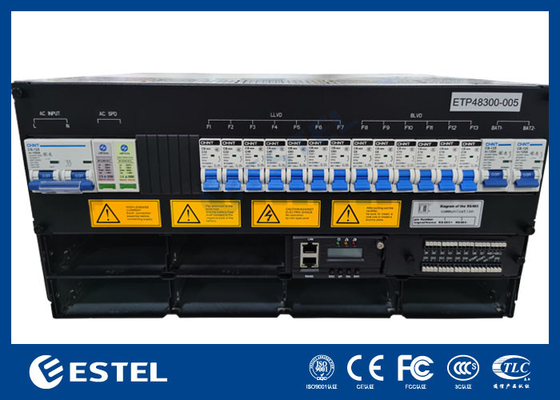

3-12kW 5U Subrack

Systeem

• Afmetingen: 482,0(B) × 350,0(D) × 5U(H)

• Gewicht: ≤20kg (zonder gelijkrichters)

• Koelmodus: Natuurlijke koeling

• Installatiemodus: Geïnstalleerd op een 19-inch rack of in de kast

• Bekabelingsmodus: Boveninlaat en bovenuitlaat

• Onderhoudsmodus: Onderhoud aan de voorkant, ondersteuning voor modulegradatie

• Beschermingsniveau: IP20

AC-distributie

• Ingangsmodus: 220VAC enkelfasig

• Ingangscapaciteit: 1×100A/2P

• Ingangsfrequentie: 45–66Hz, nominale waarde: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC-distributie

• Uitgangsspanning: –43 ~ –58VDC, nominale waarde: –53,5VDC

• Maximale capaciteit: 12kW (3kW × 4)

• Batterijautomaten: 2×63A/1P

• Belastingsautomaten: LLVD: Geen; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

Gelijkrichter

• Ingangsspanning: 85VAC ~ 300VAC, nominaal 220VAC

• Efficiëntie: >96%

• Nominaal vermogen: 3000W (176–300VAC)

• Werktemperatuur: –40℃ ~ +75℃ (volledige uitgang onder 50℃)

• Afmetingen: 106,5mm(B) × 286mm(D) × 41,5mm(H) (1U/H)

• Gewicht: ≤2kg

• Koelmodus: Geforceerde koeling

• Powerfactor: ≥0,99

• THD: ≤5%

Controller

• Signaalingang: 4 AI (3 batterijtemp., 1 omgevingstemp), 7 DI

• Alarmafvoer: 6 droge contacten

• Communicatiepoort: RS232/485, SNMP

• Weergavemodus: LCD

Omgeving

• Bedrijfstemperatuur: –40℃ ~ +65℃ (volledige uitgang onder 50℃)

• Opslagtemperatuur: –40℃ ~ +70℃

• Bedrijfsvochtigheid: 5% ~ 95% (niet-condenserend)

• Hoogte: 0 ~ 3000m (Als de hoogte zich binnen het bereik van 2000m tot 3000m bevindt, daalt de maximale bedrijfstemperatuur met 1℃ naarmate de hoogte met 200m toeneemt.)
