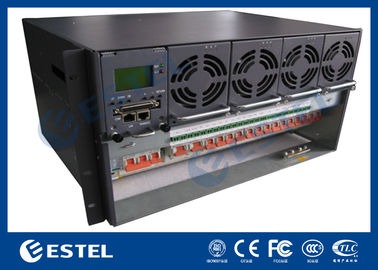

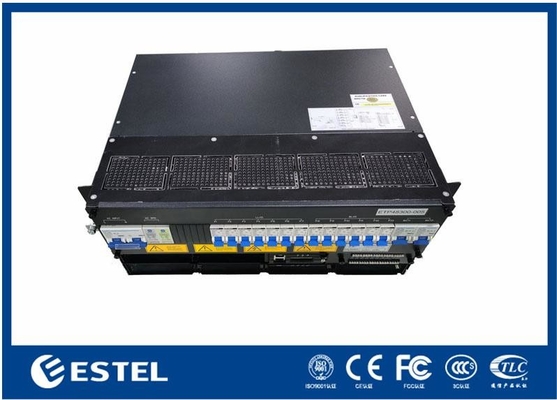

3·18kW gelijkstroomsysteem 6U Subrack, 380VAC/220VAC-invoer, 43 tot 58VDC-uitgang, > 96% efficiëntie, ≤2kg Rectifier-modules

Productoverzicht

De 3 ′′ 18 kW DC Power System 6U Subrack is een betrouwbare en schaalbare voedingsoplossing die is ontworpen voor telecom, IT en industriële toepassingen.Het ondersteunt zowel 380VAC driefasige als 220VAC eenfasige invoerMet een maximale systeemcapaciteit van 18 kW en een rendement van meer dan 96%, zorgt het voor een hoge prestatie, energiebesparing,en een consistente werking.

Het systeem heeft een modulaire architectuur met maximaal zes rectificatormodules, elk met een nominale kracht van 3000 W en een gewicht van minder dan 2 kg.99Het lichtgewicht ontwerp met onderhoudsondersteuning aan de voorzijde vereenvoudigt installatie en onderhoud.terwijl IP20-bescherming veiligheid en duurzaamheid garandeert.

Het systeem is uitgerust met vier batterijbrekers (4×125A/1P) en twee laadbrekers (2×63A/1P) en biedt een veilige gelijkstroomverdeling.7 digitale ingangenHet monitoren is mogelijk via RS232/485 en SNMP, met een LCD-interface voor een gebruiksvriendelijke bediening.

De eenheid is ontworpen voor ruwe omgevingen en werkt van 40 °C tot +65 °C (volle lading onder 50 °C), is bestand tegen vochtigheid van 5-95% en kan worden geïnstalleerd op hoogtes tot 3000 m.Het compacte 6U-ontwerp en de 19-inch rackcompatibiliteit maken het een ideale keuze voor kritieke stroomtoepassingen die een hoge efficiëntie vereisen, schaalbaarheid en betrouwbaarheid.

3-18kW 6U Subrack

Systemen

• Afmetingen: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Gewicht: ≤ 25 kg (zonder rechtgevers)

• Koelstand: natuurlijke koeling

• Installatiemodus: Installeerbaar op een rack van 19 inch of in de kast

• Kabelstand: bovenste inlaat en bovenste uitlaat

• Onderhoudsmodus: onderhoud aan de voorzijde, wijziging van de kwaliteit van de ondersteunende module

• Beschermingsniveau: IP20

AC-verdeling

• Invoermodus: 380VAC driefasig of 220VAC eenfasig

• Invoercapaciteit: 1×63A/3P

• Invoerfrequentie: 45 ∼ 66 Hz, nominale waarde: 50 Hz/60 Hz

• AC SPD: 20kA/40kA, 8/20μs

DC-verdeling

• Uitgangsspanning: 43 ~ 58 VDC, nominale waarde: 53,5 VDC

• Maximaal vermogen: 18 kW (3 kW × 6)

• Batterijbrekers: 4×125A/1P

• Verwijderingsapparatuur: LLVD: Geen; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

Rectificator

• Inlaatspanning: 85VAC ~ 300VAC, nominale 220VAC

• Efficiëntie: > 96%

• Nominaal vermogen: 3000 W (176 ∼ 300 VAC)

• Werktemperatuur: 40 °C tot +75 °C (vol vermogen onder 50 °C)

• Afmetingen: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Gewicht: ≤ 2 kg

• Koelstand: gedwongen koelen

• Vermogensfactor: ≥ 0.99

• THD: ≤ 5%

• Gelijkstroomuitgang: ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A

Controller

• Signalinvoer: 4 AI (3 batterijtemperatuur, 1 omgevingstemperatuur), 7 DI

• Alarm: 6 droog contact

• Communicatiepoort: RS232/485, SNMP

• Displaymodus: LCD

Milieu

• Werktemperatuur: 40 °C tot + 65 °C (voluitgang onder 50 °C)

• Bergingstemperatuur: ¥40°C ~ +70°C

• Werkvochtigheid: 5% ~ 95% (niet-condenserend)

• Hoogte: 0 ~ 3000 m (als de hoogte tussen 2000 m en 3000 m ligt, daalt de maximale werktemperatuur met 1 °C naarmate de hoogte met 200 m toeneemt.)
