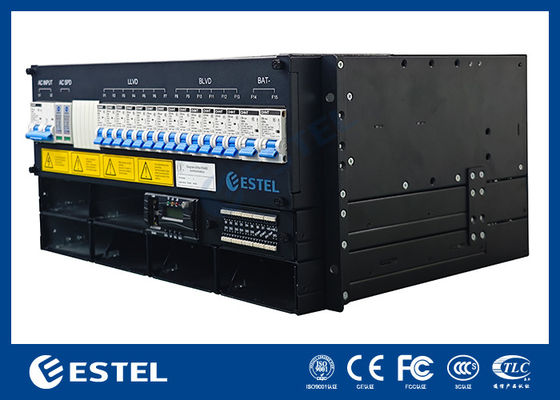

Compact 3–9kW 6U Rack-Mount DC-voedingsoplossing, Hoge efficiëntie >96%, Modulaire 3000W Gelijkrichters, Flexibele AC-ingang

Productoverzicht

De 3–9kW 6U rack-mounted DC-voedingsoplossing is ontworpen om betrouwbare en efficiënte energie te leveren voor telecom-, IT-infrastructuur en industriële locaties. Ondersteunt zowel 380VAC driefasige als 220VAC enkelfasige ingang, en biedt een gereguleerde –43 tot –58VDC uitgang met een nominale –53.5VDC, waardoor het geschikt is voor een stabiele DC-voeding in kritieke netwerken.

Dit systeem bereikt een maximale uitgangscapaciteit van 9kW via drie hot-swappable gelijkrichermodules, elk met een vermogen van 3000W en een gewicht van minder dan 2 kg. Met geforceerde luchtkoeling, een hoge arbeidsfactor ≥0,99 en een totale harmonische vervorming ≤5%, zorgen de gelijkrichters voor stabiele prestaties en hoogwaardige stroomconversie, zelfs onder veeleisende belastingen.

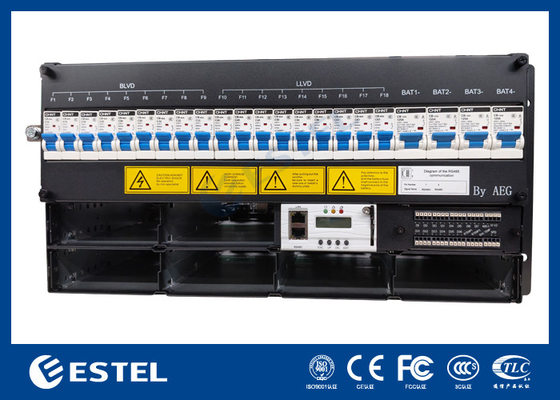

Uitgerust met dubbele 125A batterijautomaten en meerdere BLVD-lastautomaten, biedt het systeem flexibele DC-verdeling en verbeterde veiligheid. De controller integreert temperatuurbewaking (batterij en omgeving), digitale ingangen en droge contactalarmen, terwijl communicatiepoorten (RS232/485, SNMP) extern toezicht mogelijk maken. Een LCD-scherm aan de voorkant biedt intuïtief lokaal beheer.

Ontworpen voor duurzaamheid, werkt de subrack van –40℃ tot +65℃, verdraagt 5–95% niet-condenserende vochtigheid en behoudt betrouwbare prestaties tot 3000 m hoogte. De compacte 6U-vormfactor, onderhoud aan de voorkant en IP20-bescherming maken het een praktische keuze voor operators die efficiëntie, schaalbaarheid en installatiegemak zoeken in missie-kritieke toepassingen.

Systeem

• Afmetingen: 482,0(B) × 350,0(D) × 6U(H)

• Gewicht: ≤25kg (zonder gelijkrichters)

• Koelmodus: Natuurlijke koeling

• Installatiemodus: Geïnstalleerd op een 19-inch rack of in de kast

• Bekabelingsmodus: Boveninlaat en bovenuitlaat

• Onderhoudsmodus: Onderhoud aan de voorkant, ondersteuning voor modulegradatie

• Beschermingsniveau: IP20

AC-verdeling

• Ingangsmodus: 380VAC driefasig of 220VAC enkelfasig

• Ingangscapaciteit: 1×63A/3P

• Ingangsfrequentie: 45–66Hz, nominale waarde: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC-verdeling

• Uitgangsspanning: –43 ~ –58VDC, nominale waarde: –53.5VDC

• Maximale capaciteit: 9kW (3kW × 3)

• Batterijautomaten: 2×125A/1P

• Lastautomaten: LLVD: Geen; BLVD: 3×63A/1P, 3×40A/1P, 1×25A/1P

• DC SPD: 10kA, 8/20μs

Gelijkrichter

• Ingangsspanning: 85VAC ~ 300VAC, nominaal 220VAC

• Efficiëntie: >96%

• Nominaal vermogen: 3000W (176–300VAC)

• Werktemperatuur: –40℃ ~ +75℃ (volledige uitgang onder 50℃)

• Afmetingen: 106,5mm(B) × 286mm(D) × 41,5mm(H) (1U/H)

• Gewicht: ≤2kg

• Koelmodus: Geforceerde koeling

• Arbeidsfactor: ≥0,99

• THD: ≤5%

• DC-uitgang: –43 ~ –58VDC, nominaal –53.5VDC, maximaal 55A

Controller

• Signaalingang: 4 AI (3 batterijtemp., 1 omgevingstemp), 7 DI

• Alarmuitgang: 6 droge contacten

• Communicatiepoort: RS232/485, SNMP

• Weergavemodus: LCD

Omgeving

• Bedrijfstemperatuur: –40℃ ~ +65℃ (volledige uitgang onder 50℃)

• Opslagtemperatuur: –40℃ ~ +70℃

• Bedrijfsvochtigheid: 5% ~ 95% (niet-condenserend)

• Hoogte: 0 ~ 3000m (Als de hoogte binnen het bereik van 2000m tot 3000m ligt, daalt de maximale bedrijfstemperatuur met 1℃ naarmate de hoogte met 200m toeneemt.)
