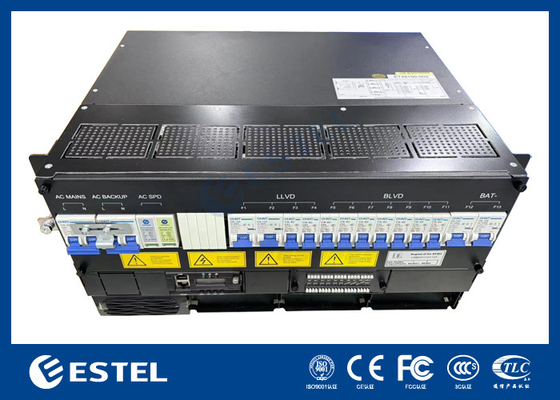

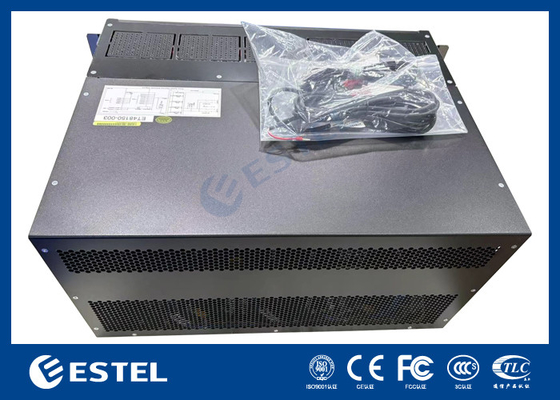

Hoge capaciteit 3 27 kW 7U rack-mount DC-stroomsysteem, modulaire 3000W rectifiers, breed wisselstroominput, > 96% efficiëntie

Productoverzicht

Het 3 ′′ 27 kW 7U rack gemonteerde gelijkstroomsysteem is een oplossing met een hoge capaciteit die is ontworpen voor telecomnetwerken, datacenters en industriële faciliteiten die een betrouwbare gelijkstroomvoorziening vereisen.Het ondersteunt zowel 380VAC driefasige als 220VAC eenfasige invoer, met een stabiele ¥43 tot ¥58VDC-uitgang met een nominale waarde van ¥53,5VDC. Met een maximaal vermogen van 27 kW,dit systeem zorgt voor voldoende vermogen voor grootschalige toepassingen en behoudt tegelijkertijd een efficiëntie van meer dan 96%.

Het systeem bevat maximaal negen rectificatormodules, elk met een nominale kracht van 3000 W en een gewicht van ≤ 2 kg. Deze modules zijn voorzien van gedwongen koeling en een hoge vermogensfactor ≥ 0.99, en THD ≤5%, waardoor een schone en stabiele gelijkstroomconversie wordt gewaarborgd.en een gemakkelijke integratie in 19-inch racks.

DC-distributie omvat zes 125A batterijbrekers en vier 63A belastingbrekers, die een flexibel en veilig belastingbeheer bieden.6 alarmsignalen voor droog contact, en communicatie op afstand via RS232/485 en SNMP. Lokale monitoring is mogelijk via een LCD-scherm.

Gebouwd voor uitdagende omgevingen, werkt de eenheid van 40 ° C tot + 65 ° C, weerstaat 5 95% niet-condenserende vochtigheid en behoudt een stabiele werking op hoogtes tot 3000 m.Met zijn modulaire architectuur en robuuste prestaties, is het gelijkstroomsysteem van 7U 3 ‰ 27 kW een ideale keuze voor kritieke infrastructuur die schaalbare en betrouwbare energieoplossingen vereist.

Systemen

• Afmetingen: 482,0 ((W) × 350,0 ((D) × 7U ((H)

• Gewicht: ≤ 30 kg (zonder rechtgevers)

• Koelstand: natuurlijke koeling

• Installatiemodus: Installeerbaar op een rack van 19 inch of in de kast

• Kabelstand: bovenste inlaat en bovenste uitlaat

• Onderhoudsmodus: onderhoud aan de voorzijde, wijziging van de kwaliteit van de ondersteunende module

• Beschermingsniveau: IP20

AC-verdeling

• Invoermodus: 380VAC driefasig of 220VAC eenfasig

• Invoercapaciteit: 1×63A/3P

• Invoerfrequentie: 45 ∼ 66 Hz, nominale waarde: 50 Hz/60 Hz

• AC SPD: 20kA/40kA, 8/20μs

DC-verdeling

• Uitgangsspanning: 43 ~ 58 VDC, nominale waarde: 53,5 VDC

• Maximaal vermogen: 27 kW (3 kW × 9)

• Batterijbrekers: 6×125A/1P

• Verwijderingssystemen: LLVD: Geen; BLVD: 4×63A/1P

• DC SPD: 10kA, 8/20μs

Rectificator

• Inlaatspanning: 85VAC ~ 300VAC, nominale 220VAC

• Efficiëntie: > 96%

• Nominaal vermogen: 3000 W (176 ∼ 300 VAC)

• Werktemperatuur: 40 °C tot +75 °C (vol vermogen onder 50 °C)

• Afmetingen: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Gewicht: ≤ 2 kg

• Koelstand: gedwongen koelen

• Vermogensfactor: ≥ 0.99

• THD: ≤ 5%

• Gelijkstroomuitgang: ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A

Controller

• Signalinvoer: 4 AI (3 batterijtemperatuur, 1 omgevingstemperatuur), 7 DI

• Alarm: 6 droog contact

• Communicatiepoort: RS232/485, SNMP

• Displaymodus: LCD

Milieu

• Werktemperatuur: 40 °C tot + 65 °C (voluitgang onder 50 °C)

• Bergingstemperatuur: ¥40°C ~ +70°C

• Werkvochtigheid: 5% ~ 95% (niet-condenserend)

• Hoogte: 0 ~ 3000 m (als de hoogte tussen 2000 m en 3000 m ligt, daalt de maximale werktemperatuur met 1 °C naarmate de hoogte met 200 m toeneemt.)
