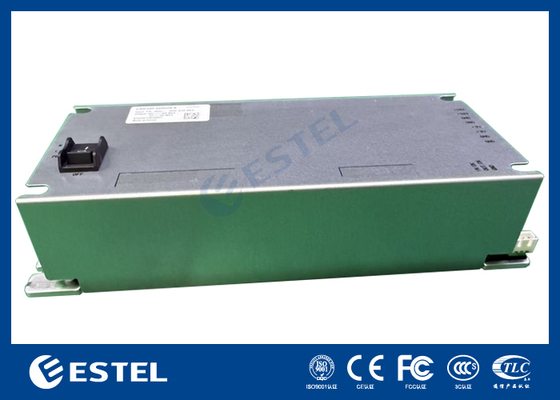

MR483000HG2B-GS Hoogrendements 3000W Gelijkrichtermodule, 85–290VAC Ingang, 42–58VDC Uitgang, Geforceerde Luchtkoeling, CE/UL Gecertificeerd

Productoverzicht

MR483000HG2B-GS is een voedingsapparaat dat standaard AC-spanning omzet in stabiele 48Vdc voor communicatievoedingssystemen.
Voor een grotere belastbaarheid kunnen de gelijkrichtersmodules parallel worden aangesloten, of kan een extra onafhankelijke bewakingsmodule worden gebruikt voor intelligente besturing.

De gelijkrichtersmodule is een plug-in modulaire eenheid die is ontworpen om compatibel te zijn met rekken en kasten.

Bedrijfsomgeving

Elektrische Kenmerken

Ingangsparameters

• Bedrijfsspanning: 85Vac tot 290Vac

• Frequentie: 45Hz ~ 66Hz (Nominaal: 50/60Hz)

• Ingangsstroom: ≤18A

• Vermogensfactor: ≥0,99 (bij 220Vac, 20%~100% belasting)

• THD: ≤5% (bij 50%~100% belasting)

Uitgangsparameters

• Uitgangsspanning: 42VDC ~ 58VDC (Nominaal: 53,5VDC)

• Lineaire vermogensvermindering:

  • 3000W van 176VAC tot 290VAC

  • Vermindert tot 1250W van 175VAC tot 85VAC

• Spanningsregeling: ≤±0,6%Vo

• Rimpel en ruis: ≤200mVp-p (≤20MHz bandbreedte)

• Stand-by vermogen: ≤4W

• Opstarttijd: 3s ~ 8s

• Vasthoudtijd: >10ms

• Telefoonruis: ≤2mV

• Breedbandruisspanning:

  • ≤50mV (3,4kHz ~ 150kHz)

  • ≤20mV (0,15MHz ~ 30MHz)

Mechanische Kenmerken

• Afmetingen: 41,5mm (H) × 106,4mm (B) × 291mm (D)

• Gewicht: <2kg

• Koeling: Geforceerde luchtkoeling met ingebouwde ventilator (lineaire snelheidsregeling)

Uitgangskenmerken

• Grafieken en curven inbegrepen in de originele handleiding (Uitgangsstroom, Ingangsspanningsvermindering, Temperatuurvermindering, Rendementscurve)

Andere Eigenschappen

Beschermingsfuncties

• Ingang overspanning:

  • 290~300Vac → waarschuwingslampje, uitgang normaal

  • 300Vac → uitgang uit

• Onderspanning:

  • <80±5Vac → uitgang uit

  • 80~90Vac → automatische herstel

• Uitgang overspanning:

  • Intern: 58,5VDC–60,5VDC, vergrendeling, herstel door opnieuw inschakelen

  • Extern: >63VDC gedurende >500ms, vergrendeling

• Stroombegrenzing: Zie uitgangscurve

• Kortsluiting: Lange-tijd tolerantie, automatische herstel

• Oververhitting: Beschermd

• Certificeringen: CE, UL, CB

  • UL/EN/IEC 62368-1

• EMC: EN 55032 Klasse B, EN 55035, IEC 61000-3-2/3

• Bliksembeveiliging: 5kA (8/20μs)

• MTBF: >500.000 uur @ 25℃

• Ruis: ≤55dB(A) @ 40℃

Interface Beschrijving

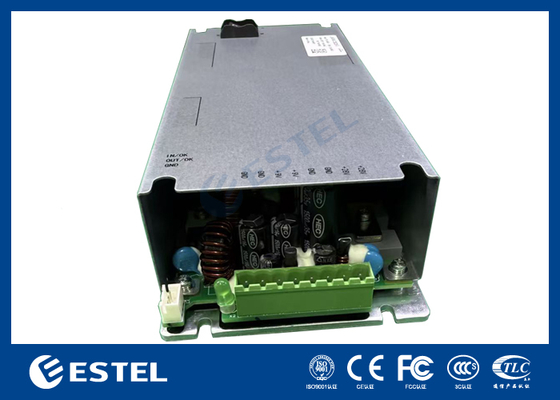

Gouden vinger pin-indeling

Module Paneel Beschrijving

Indicatoren op het voorpaneel:

• Stroom (Groen)

  • Aan: Normaal

  • Uit: Geen ingang / ingang abnormaal

  • 4Hz knipperen: Handmatige statusvraag

• Alarm (Geel)

  • Uit: Geen alarm

  • Aan: Stroombegrenzing

  • 0,5Hz knipperen: Comm verlies

  • 4Hz knipperen: Adresfout

Fout (Rood)

• Aan: Geen uitgang / interne fout

• Overspanningsvergrendeling: Trek de stekker 1 minuut uit om te resetten
