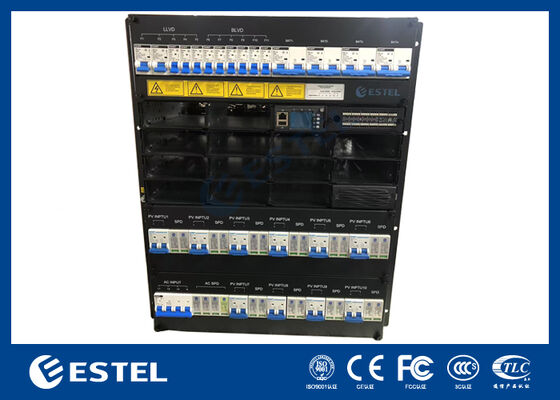

Power Core voor datacenters voor een gelijkstroomtoevoer tot 1000 A
1. Overzicht
ESTEL's 1000A Power Core is een DC-kern met een hoog vermogen die speciaal is ontworpen voor toepassingen in telecomruimtes en datacenters.het zet 220VAC enkelfasig of 380VAC driefasig wisselstroomvermogen om in hoogwaardig gelijkstroomvermogen voor de stroomvoorziening van telecom- en IT-apparatuur.
2. Toepassingen
- Telecomaanbiedingen centrale stroomvoorziening
- Telecom-energievoorziening voor datacenters
- Satellietgrondstation
- Energievoorziening voor magnetronen
3. Composities & Features
Deze 1000A-kern bestaat hoofdzakelijk uit een slimme stroomcontroller, hoogwaardige rechtstellermodules, schakelaars en SPD-apparaten voor wisselstroom-invoervermogen en gelijkstroom-uitvoercircuit.

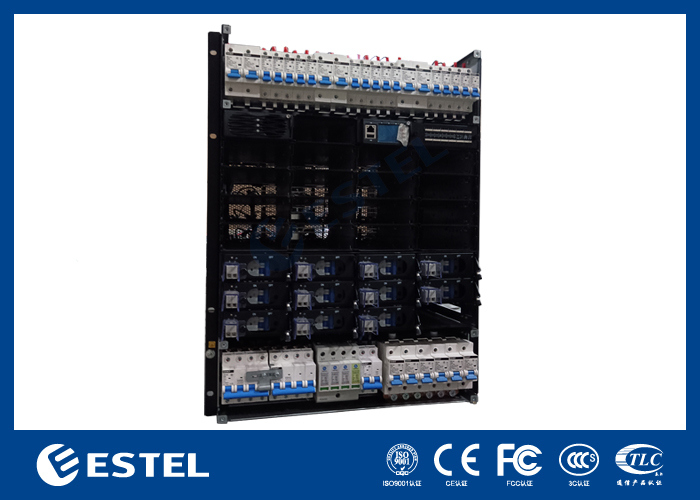

1)Power Core Subrack of Power Core Cabinet:
Het 1000A Power Core-systeem kan worden gebouwd in een montagebare 19 ′′-rack of in een kast met 19 ′′-racks.Het wordt geproduceerd als montage-subrack of -kas, met alle power controller, rectifier modules slots, power distribution breakers en SPD geïntegreerd in.
2) Slimme stroomregelaar:
Het heeft een lcd-scherm voor het weergeven van de power system operation info en lokale parameter instelling, het niet alleen ondersteuning parameter lezen en schrijven, maar ook ondersteuning parameter uploaden en downloaden.Het biedt lokale monitoring en controle functie via de webbrowser, en het ondersteunt SNMP voor afstandsbewaking en besturingsfunctie.
| Afstandsmeter |
Afstandsbediening |
Batterijbeheer |
Energiebesparende modus |
Alarmen en gebeurtenissen |
|
wisselspanning en stroom
DC-spanning en stroom
Batterijstroom en temperatuur
Omgevingstemperatuur
Spanning en stroom van de rectificatormodule
|
Het opladen van de batterij met een gelijkstellings- en drijvende lading
Spanningsregulerende modules voor rechtlijners
Stroombeperking van rectificatormodules
Aan/uit bedieningsinrichting van rectificatormodules
Afkoppeling van de lading
Batterij ontkoppelen
|
Verhogingskosten
Temperatuurcompensatie
Batterietest
Afsluiting van laagspanning
Hoge temperatuur ontkoppeling
Voorspelling van de batterijcapaciteit
|
Hoge/standaard-efficiëntie rechtstellers
beheer van mengsels
Rectificatoren met cyclische werking
Rectificatoren in slaapstand
|
SPD, belastingbeschermer, batterijontlading, stroomverlies, belastingverbinding, AC-invoer van de rectificator mislukt, communicatie met de rectificator mislukt,
enz.
|
| Hierboven vindt u een niet-uitputtende lijst, om de volledige functies te kennen, neem dan contact met ons op. |
3) Rectifier module:
De rectificatormodules zetten wisselstroom om in hoogwaardig gelijkstroom, en kunnen warm worden verwisseld.budgetbereikDe modules worden geconfigureerd met een ventilator voor gedwongen luchtkoeling.
| Artikel 1 |
Parameter |
Artikel 1 |
Parameter |
| Werkspanning |
85Vac tot 290Vac
|
Uitgangsspanning
|
42V DC~58V DC, nominale waarde 53,5V |
| Frequentie |
45 Hz~66 Hz, nominale waarde 50 Hz/60 Hz |
Lineair vermogen
afschrijving
|
3000W ((176V AC~290V AC)
3000W~1250W ((175V AC~85V AC)
|
|
Inlaatstroom
|
≤ 18A |
Gereguleerde spanning
nauwkeurigheid
|
≤ ± 0,6%V |
| Vermogensfactor |
≥ 0,99 ((220Vac@20%~100% belasting) |
Stand-by vermogen |
≤ 4 W |
| THD |
≤ 5% ((50%~100% belasting)
|
Aanlooptijd
|
3 s ~ 8 s (instant startmodus)
|
| Afmetingen |
41.5mm(H) × 106.4mm(W) × 291mm(D)
|
Gewicht ((Zonder
verpakking)
|
2 kg
|
| Hierboven vindt u een niet-uitputtende lijst van de kenmerken van één model, om de volledige functies en meer rechtstellermodules te kennen, neem dan contact met ons op. |
4) wisselstroominvoerbrekers en SPD:
Er zijn verschillende merken van brekers verkrijgbaar en alle brekers zijn geconfigureerd op basis van de kenmerken van de type ingangsvermogen en de vereisten van de klant.ESTEL zal de meest gebruikte SPD-configuratie aanbevelen, wordt ook de speciale behoefte van de klant ondersteund.
5) DC-uitgangsbrekers en SPD:
DC-uitgangsbrekers en SPD-configuratie is gebaseerd op de behoeften van de klant, zal informatie nodig hebben over het totale aantal energieverbruik apparatuur, en wat is het vermogen van elke verbruik apparatuur,Hoeveel brekers moet ik voor toekomstige doeleinden besparen?, enz. Allemaal onderhandelbaar.
6) Andere:
Batterijonderbrekers, bypass, service-uitgangen, enz. kunnen allemaal worden opgenomen in het stroomkernsysteem op basis van de behoeften van de klant.
4Hoe te kopen
1)Cliënt stuurt een online aanvraag
2)ESTEL helpt en begeleidt de klant bij het bevestigen van zijn technische behoeften
3)ESTEL ontwikkelt een technische oplossing met prijs voor de klant
4)Klant bevestigt de offerte en de configuratie (aanpast de oplossing indien nodig)
5)Opdrachtgever geeft aan ESTEL een aankoopopdracht en betaalt vooraf
6)ESTEL doet de productie en stuurt foto's van het eindproduct naar de klant
7) Klant maakt aanbetaling, ESTEL verpakkingsproducten en stuurt bevestiging aan de klant
8) Klaar voor verzending (ESTEL kan op verzoek van de opdrachtgever de scheepvaart en de luchtvervoer naar alle landen regelen)
