Telecom Power System IP65 Buitenaangedreven behuizing met 21kW 350A rectifiers
Productdetails
Buiten Telecom Power System IP65
,21 kW Telecom Power Enclosure
,350A Verbeteraars Buitenaangedreven systeem
Outdoor Telecom Power System IP65 Outdoor Power Enclosure met 21kW 350A Rectifiers
1. Introductie van Outdoor Telecom Power System IP65 Outdoor Power Enclosure met 21kW 350A Rectifiers
ET7575200A-38U-21kW/350A is een buitenkast die een stabiele stroomvoorziening kan leveren voor telecomapparatuur en tegelijkertijd de apparatuur van de klant kan beschermen tegen schade en extreme weersomstandigheden. Het biedt een stabiele en hoogwaardige DC-voeding voor telecom IT-apparatuur. De kast is een ideale oplossing voor fysieke aansluitingen van telecommunicatieapparatuur buiten die een DC-voeding nodig heeft.

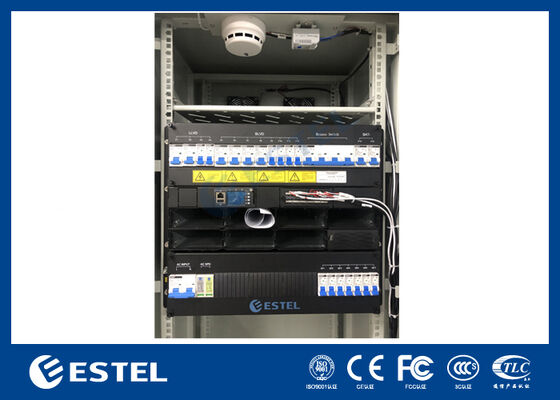

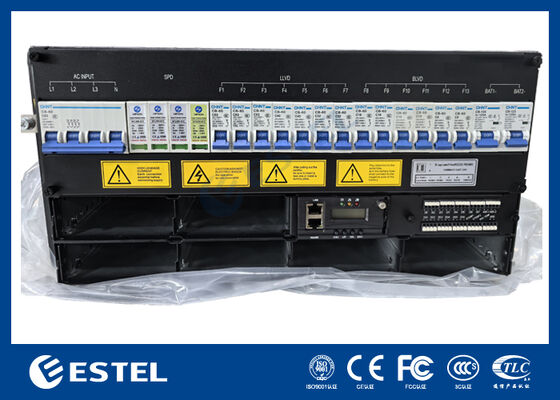

2. Parameters van 21kW Rectifier Power System
Telecomvoedingssystemen zijn producten op maat, de gelijkrichtercapaciteit, de zonne-energiecapaciteit, de ingangsautomaten, LLVD & BLVD-automaten en automatenmerken zijn allemaal gebaseerd op de eisen van de klant.
Het voedingssysteem voor deze stroomkast is een 21kW 350A pure gelijkrichtervoedingssysteem. En de parameters staan vermeld in onderstaande tabel.
| Item | Parameter | |
| Fysiek |
Afmetingen |
B × D × H = 482,6 mm × 350,6 mm × 9U (H) |
|
Gewicht |
≤ 45 kg (zonder modules) |
|
|
Installatie |
19'' standaard rack monteerbaar |
|
|
Kabelgeleiding |
Onderin en bovenuit |
|
|
Onderhoud |
Onderhoud aan de voorkant, hot-swappable |
|
|
IP-graad |
IP20 | |
| AC-stroomverdeling |
Ingang |
1-fase, 220VAC |
|
Ingangs MCB |
2 × 125A/3P |
|
|
Frequentie |
45-65Hz, nominale waarde: 50Hz/60Hz |
|
|
AC SPD |
20kA/40kA, 8/20μs |
|
|
AC-uitgang |
/ | |
|
DC-voeding Verdeling |
Uitgang |
-43VDC tot -58VDC, nominale uitgang: -53,5VDC |
| Max. Capaciteit | 21kW Gelijkrichtersysteem (7 × 3kW); | |
|
Accu MCB's |
2 × 125A/1P |
|
| Belasting MCB's |
LLVD: 2 × 125A/1P, 2 × 63A/1P |
|
|
BLVD: 4 × 125A/1P, 4 × 63A/1P |
||
|
DC SPD |
10kA/20kA, 8/20μs |
|
|
Gelijkrichter Module |
Ingangsspanning |
85VAC - 300VAC, nominale waarde: 220VAC |
|
Efficiëntie |
≥ 96% |
|
|
Nominaal uitgangsvermogen |
3000W |
|
|
Werktemperatuur |
-40℃ tot +75℃ (50℃ @ volledige belasting) |
|
|
Afmetingen |
B × D × H = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Gewicht |
≤ 2,1 kg |
|
|
Koeling |
Geforceerde luchtkoeling |
|
|
Vermogensfactor |
≥ 0,99 @220VAC, 20% - 100% belasting |
|
|
Vermogen Bewaking |
Signaalingang |
4-weg AI (3 batterijtemperatuursensoren, 1 omgevingstemperatuursensor); 8-weg DI; |
|
Alarmuitgang |
8-weg DO |
|
|
Communicatiepoorten |
LAN, USB, RS485, SNMP |
|
|
Weergavemodus |
LCD | |

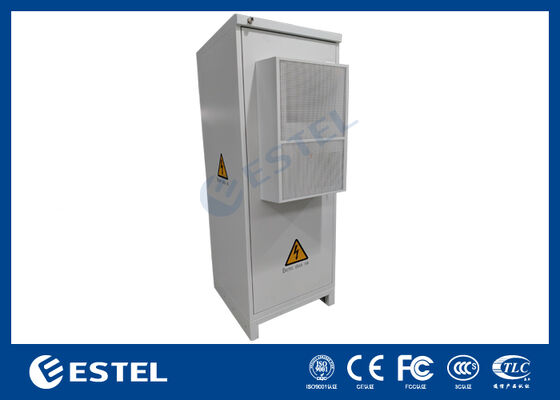

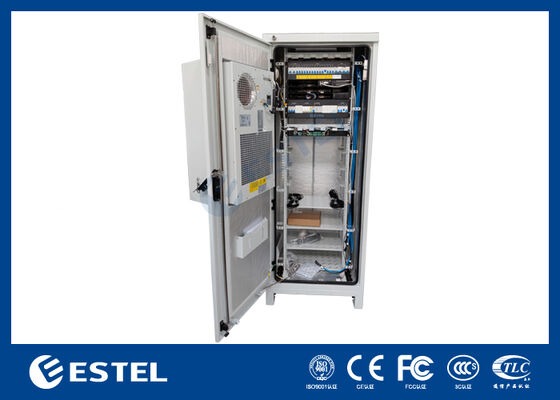

3. Parameters van 38U IP65 Outdoor Power Enclosure
| Configuratie | Item | Technische parameter |
| Kast | Model | ET7575200A-38U |
| Beschermingsniveau | IP65 | |
| Externe afmeting | 2000 (H) × 750 (B) × 750 (D) mm | |
| Interne ruimte | 19'' standaard rack, totaal 38U, kan worden aangepast aan zowel 19'' racks als 21'' racks, ondersteunt één compartiment of twee compartimenten, ondersteunt batterijplanken, compatibel met zowel lithiumbatterijen als loodzuurbatterijen | |
| Materiaal | Enkelwandige structuur, gegalvaniseerde staalplaat; | |
| Isolatie | Met isolatieschuim | |
| Deur | Eén voordeur (onderhoud aan de voorkant) | |
| Slot | Drievoudig antidiefstalslot (ondersteunt hangslot) | |
| Scharnier | Binnenscharnier | |
| Coating | Polyester poedercoating | |
| Kleur | RAL7035 (of volgens verzoek van de klant) | |
| Kabelgeleiding | Kabel in en uit vanaf de onderkant van de kast | |
| Installatie | Vloer gemonteerd | |
| Koeling | Airconditioner | 300W /500W/1000W, enz., ondersteunt DC48V of AC220/AC110V |
| Warmtewisseling | 80K/W, 100K/W, enz. | |
| Ventilatorsysteem | Noodventilatorsysteem met een temperatuurregelaar | |
| Telecomvoedingssysteem |
Power Sub-rack (3U/6U/ect.) |
Stroomingangstypes, gelijkrichtersysteemcapaciteit, zonnestelselcapaciteit, stroomonderbrekers zijn allemaal aangepast op basis van de behoeften van de klant. |
| Gelijkrichtersmodules | Meerdere modellen van zeer efficiënte gelijkrichtersmodellen voor selectie | |
| Zonnepanelen | Zeer efficiënte gelijkrichtersmodellen voor selectie | |
| Controller | Intelligente controller voor bewaking, controle en communicatie van het voedingssysteem | |
| Stroomverdeelkast | Aanpasbaar op basis van de behoeften van de klant | |
| PDU | Met verschillende opties van verschillende stopcontactstandaarden, aanpasbaar |
4. Voordelen van Outdoor Telecom Power System
- Modulaire structuur, gemakkelijk uit te breiden
- Kosteneffectieve en aanpasbare oplossing
-
