Telecom stroomvoorziening IP65 buitenbehuizing met 18kW 300A gelijkrichters
Productdetails
IP65 buiten telecom-energiesysteem
,18 kW Telecom Power Enclosure
,300A gelijkrichter telecom-energiesysteem
Outdoor Telecom Power System IP65 Outdoor Power Enclosure met 18kW 300A Rectifiers
1. Introductie van Outdoor Telecom Power System IP65 Outdoor Power Enclosure met 18kW 300A Rectifiers
ET7575200A-38U-18kW/300A is een outdoor telecom power cabinet speciaal ontworpen voor telecom site toepassingen, het biedt intelligent stroombeheer voor telecom operators, levert een stabiele stroomvoorziening voor kritieke telecomdiensten en bespaart de operationele kosten van de klant.

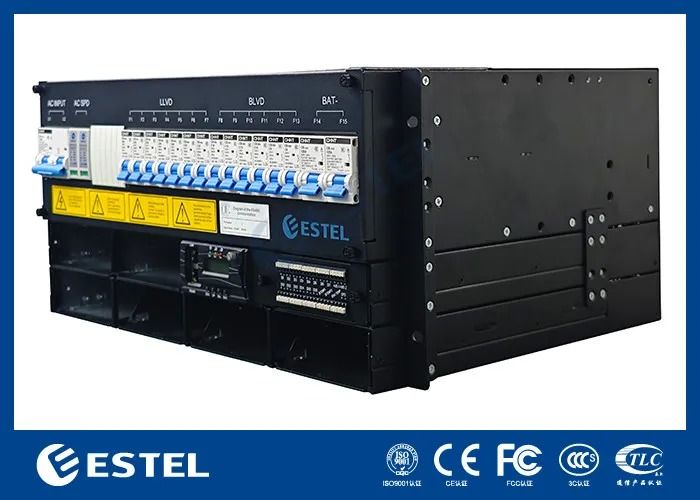

2. Parameters van 18kW Rectifier Power System
Dit 18kW 300A gelijkrichtervoedingssysteem biedt 6 sleuven voor gelijkrichtermogules, hot-swappable, de klant kan 2 tot 6 stuks 3kW gelijkrichtermogules installeren op basis van het totale belastingvermogen en het toekomstige uitbreidingsplan. De klant kan ook kiezen voor 4kW modules voor een krachtiger voedingssysteem, dat een maximale capaciteit van 24kW kan bereiken.
Voor een 18kW systeem met 6 stuks 3kW modules, zijn de systeemparameters:
| Item | Parameter | |
| Fysiek | Afmetingen | B=482.6mm, D=350.6mm, H=8U |
| Installatie | 19’’ | |
| Kabelgeleiding | Onderin en bovenuit | |
| Onderhoud | Onderhoud aan de voorkant, hot-swappable | |
| IP-graad | IP20 | |
| AC Stroomverdeling | Ingang | 1-Fase, 220VAC |
| Ingang MCB | 2× 125A/3P | |
| Frequentie | 45-65Hz, Nominale waarde: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| AC Uitgang | / | |
|
DC Stroom Verdeling |
Uitgang | -43VDC tot -58VDC, Nominale uitgang: -53.5VDC |
| Max. Capaciteit | 18kW Gelijkrichtersysteem (6× 3kW); | |
| Accu MCB's | 2× 125A/1P | |
| Belasting MCB's | LLVD: 2× 125A/1P, 2× 63A/1P | |
| BLVD: 4× 125A/1P, 4× 63A/1P | ||
| DC SPD | 10kA/20kA, 8/20μs | |
|
Gelijkrichter Module |
Ingangsspanning | 85VAC - 300VAC, Nominale waarde: 220VAC |
| Efficiëntie | ≥ 96% (96.6% voor optie) | |
| Nominaal Uitgangsvermogen | 3000W | |
| Afmetingen | B=106.5mm, D=286mm, H=1U | |
| Koeling | Geforceerde luchtkoeling | |
| Vermogensfactor | ≥ 0.99 @220VAC, 20% - 100% belasting | |
|
Stroom Monitoring |
Controller | MC2900 |
| Communicatiepoorten | LAN, USB, RS485, SNMP | |
3. Parameters van 38U IP65 Outdoor Power Enclosure
| abinet | Model | ET7575200A-38U |
| IP-graad | IP65 | |
| Externe Afmetingen | 2000 (H) × 750 (B) × 750 (D) mm | |
| Interne Ruimte | 19’’, 38U | |
| Materiaal | Gegalvaniseerde staalplaat | |
| Isolatie | Met | |
| Deur | Eén voordeur | |
| Slot | Driepuntssluiting | |
| Scharnier | Binnenscharnier | |
| Coating | Polyester poedercoating | |
| Kleur | Aanpasbaar | |
| Kabelgeleiding | Aan de onderkant van | |
| Installatie | Vloer gemonteerd | |
| Koeling | Airconditioner | 1000W DC48V |
| Warmtewisselaar | 80K/W, 100K/W, etc. | |
| Ventilatorsysteem | Noodventilatorsysteem met een temperatuurregelaar | |
| Telecom Power System | Power Sub-rack | 3U~10U |
| Gelijkrichtermogules | 3kW of 4kW | |
| Zonnepanelen | Hoogrendementsgelijkrichters voor selectie | |
| Controller | MC2900 | |
| Stroomverdeelkast | Optioneel | |
| PDU | Optioneel |
4. Voordelen van Outdoor Telecom Power System
- Modulaire structuur
- Kosteneffectief
- Aanpasbaar
- Snelle implementatie
- Eenvoudige installatie
- Intelligent beheer
-
