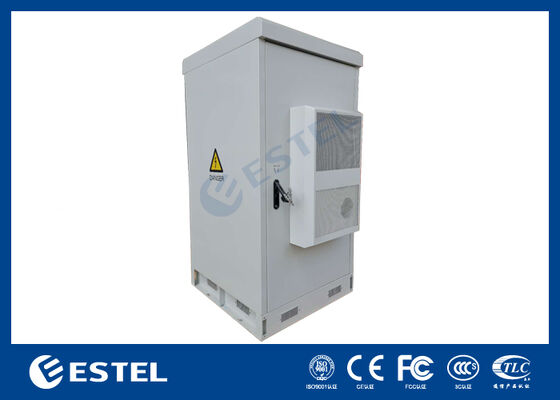

Telecom Voedingssysteem IP65 Buitenvoedingskast met 12kW 200A Gelijkrichters
Productdetails
IP65 buiten telecom-energiesysteem
,telecom-energiesysteem met 12 kW
,200A rechtgevers
Outdoor Telecom Power System IP65 Outdoor Power Behuizing met 12kW 200A Gelijkrichters
1. Introductie van Outdoor Telecom Power System IP65 Outdoor Power Behuizing met 12kW 200A Gelijkrichters
ET7575200A-38U-12kW/200A is een buitenkast die een stabiele stroomvoorziening voor telecomapparatuur kan bieden en tegelijkertijd de apparatuur van de klant kan beschermen tegen schade en extreme weersomstandigheden. Het biedt een stabiele en hoogwaardige gelijkstroomvoeding voor telecom-IT-apparatuur. De kast is een ideale oplossing voor fysieke aansluitingen van telecommunicatieapparatuur voor buitenshuis die gelijkstroomvoeding nodig heeft.

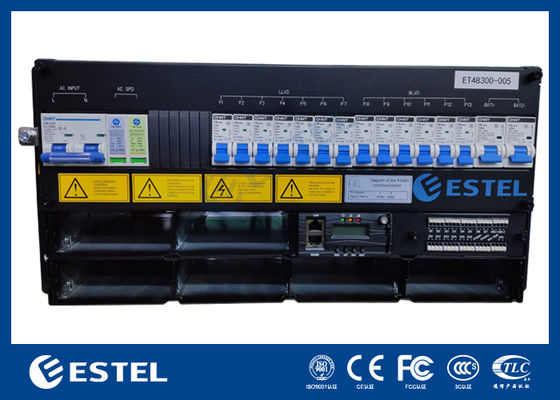

2. Parameters van 12 kW gelijkrichtervoedingssysteem
Telecomstroomsystemen zijn op maat gemaakte producten; de gelijkrichtercapaciteit, zonne-energiecapaciteit, ingangsonderbrekers, LLVD- en BLVD-onderbrekers en onderbrekermerken zijn allemaal gebaseerd op de eisen van de klant.
Het voedingssysteem voor deze voedingskast is een puur gelijkrichtervoedingssysteem van 12 kW en 200 A. En de parameters ervan staan vermeld in onderstaande tabel.
| Item | Parameter | |
| Fysiek |
Maat |
B × D × H = 482,6 mm × 350,6 mm × 8U (H) |
|
Gewicht |
≤ 42kg (zonder modules) |
|
|
Installatie |
19'' standaard rack-monteerbaar |
|
|
Kabelgeleiding |
Van onder naar binnen en van boven naar buiten |
|
|
Onderhoud |
Onderhoud aan de voorkant, hot-swappable |
|
|
IP-klasse |
IP20 | |
| Wisselstroomverdeling |
Invoer |
1-fase, 220VAC |
|
Ingang MCB |
2× 125A/3P |
|
|
Frequentie |
45-65Hz, nominale waarde: 50Hz/60Hz |
|
|
AC-SPD |
20kA/40kA, 8/20μs |
|
|
AC-uitgang |
/ | |
|
Gelijkstroomvoeding Verdeling |
Uitvoer |
-43VDC tot -58VDC, nominaal vermogen: -53,5VDC |
| Max. Capaciteit | 12 kW gelijkrichtersysteem (4× 3 kW); | |
|
Batterij-MCB's |
2× 125A/1P |
|
| MCB's laden |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
DC-SPD |
10kA/20kA, 8/20μs |
|
|
Gelijkrichter Module |
Ingangsspanning |
85VAC - 300VAC, nominale waarde: 220VAC |
|
Efficiëntie |
≥ 96% |
|
|
Nominaal uitgangsvermogen |
3000W |
|
|
Werktemperatuur |
-40℃ tot +75℃ (50℃ bij volledige belasting) |
|
|
Maat |
B × D × H = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Gewicht |
≤ 2,1kg |
|
|
Koeling |
Geforceerde luchtkoeling |
|
|
Machtsfactor |
≥ 0,99 bij 220 VAC, 20% - 100% belasting |
|
|
Stroom Toezicht |
Signaalingang |
4-weg AI (3 batterijtemperatuursensoren, 1 omgevingstemperatuursensor); 8-weg DI; |
|
Alarmuitgang |
8-weg DOEN |
|
|
Communicatiepoorten |
LAN, USB, RS485, SNMP |
|
|
Weergavemodus |
LCD-scherm | |

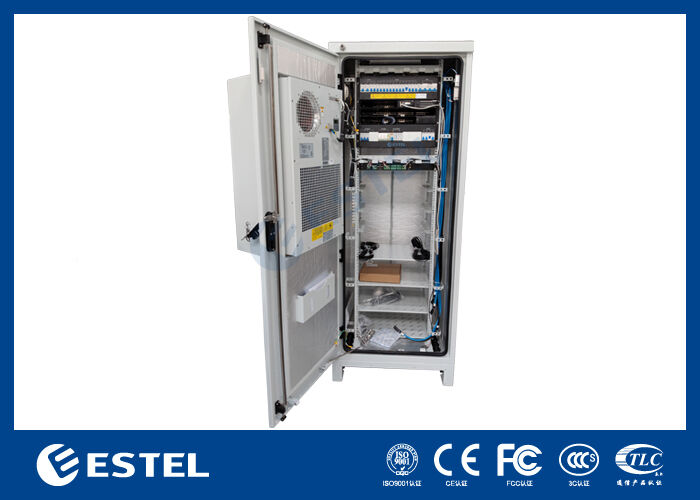

3. Parameters van 38U IP65 buitenvoedingsbehuizing
1) Kastkenmerken:
| Configuratie | Item | Technische parameter |
| Kastje | Model | ET7575200A-38U |
| Beschermingsniveau | IP55 | |
| Externe dimensie | H750mm×W750mm×D2000mm (kan worden aangepast) | |
| Interne dimensie | 19 inchrail, 35U | |
| Materiaal | Gegalvaniseerd staal, binnenplaat: 1,0 mm, buitenplaat: 1,2 mm, basisdikte: 2,0 mm, dubbele wand | |
| Isolatie | PEF | |
| Coating | Polyester poedercoating | |
| Kleur | RAL7035 | |
| Slot | Driepuntsvergrendelingssysteem | |
| Scharnier | Binnenscharnier | |
| Installatieopties | Op de vloer gemonteerd met installatieaccessoires | |
| Kabelgeleiding | Kabel in en uit de onderkant van de kast | |
| Onderhoud | Eén voordeur | |
| Koeling | Koelcapaciteit | 1500W |
| Voeding | 48VDC | |
| PDU | Stroomverdelingseenheid | 125A 6-polige Britse stekker |
| sensoren | Deursensor, watersensor, temperatuur- en vochtigheidssensor, rooksensor | |
| Anderen | Verlichting | LED-lamp: 48VDC met schakelaar |
| Omgeving | Werktemperatuur | -40℃ ~+55℃ (+zonnestraling) |
| Opslagtemperatuur | -40℃~+70℃ | |
| Werkvochtigheid | 5%~95% (geen condensatie) | |
| Werkhoogte | 0~4000 meter | |
2) Beveiligingsfuncties:
- Volledige bescherming tegen stof, olie en ander niet-corrosief materiaal
- Volledige bescherming tegen contact met gesloten apparatuur
- Bescherming tegen water, tot water dat vanuit elke richting door een mondstuk tegen de behuizing wordt geprojecteerd
- Verkrijgbaar in wandmontage, vrijstaande montage, trog- en telegraafpaalmontage
- Zeefdrukken van logo's, anodiseren of graveren zijn mogelijk
4. Toepassingen van Outdoor Telecom Power System IP65 Outdoor Power Behuizing met 12kW 200A Gelijkrichters
De buitenkast wordt veel gebruikt in mobiele telecommunicatiesites van telecomoperatoren, kleine schuilplaatsen buiten, elektrische schakelkasten voor spoorwegen, communicatiebasisstations, buitenluchtdetectiestations, zonneregelkasten, enz.
-
