Telecom Power Panel 30kW Rectifier Power en Solar Power Hybrid DC Telecom Power System

1. Overzicht van ESTEL Telecom Power System

Het op maat gemaakte hybride energie-telecomsysteem van ESTEL bestaat voornamelijk uit een buitenkas, een telecomsysteem, een distributie-eenheid, een koelsysteem en een monitoringsysteem voor het milieu.Dit type kast is aanpasbaar, en zijn configuraties zijn gebaseerd op verschillende behoeften van verschillende klanten.

• Buitenkasten
• Telecomsysteem
• Energieverdelingsunit
• Koelsysteem
• Milieubewakingseenheid
• andere elektrische apparaten
• Inverter
• En zo verder.

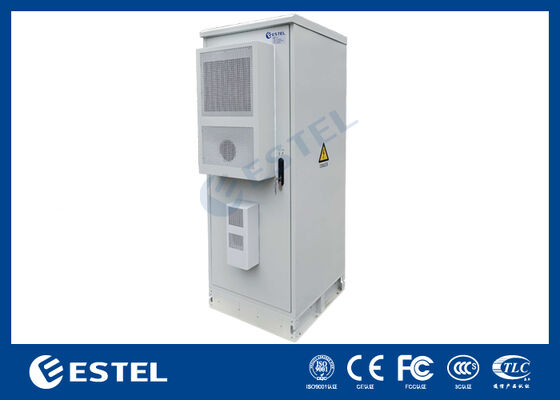

2. Kenmerken van Outdoor Cabinet

• Model: ET7575200A-38U
• Afmetingen: 750*750*2000 mm
• Materiaal: gegalvaniseerd stalen plaat

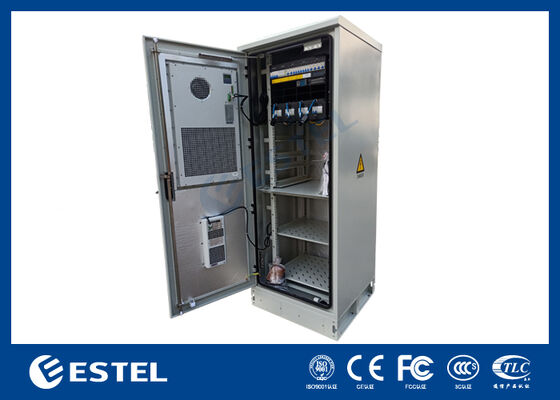

• Ruimte: Twee compartimenten, bovenste compartiment voor telecom-energiesysteem, onderste compartiment voor batterijen
• Een voordeur
• Vergrendeling: driepuntsvergrendeling
• Scharnieren: ingebedde scharnieren
• Bescherming: polyesterpoederbescherming
• Kleur: RAL7035
• Installatie: op de vloer gemonteerd

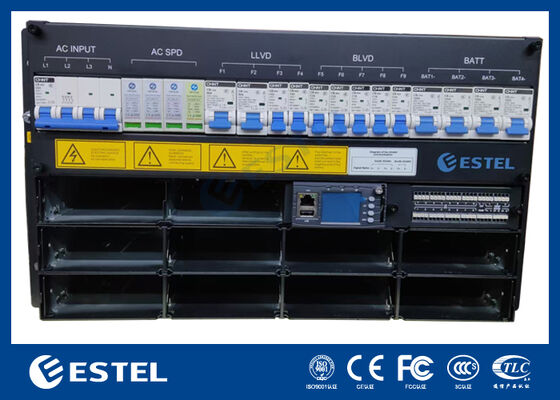

3. Kenmerken van Telecom Power System

• Energiebronnen: elektriciteitsnet en zonne-energie
• Vermogen van het energiesysteem: Maximaal 30 kW (10× 3 kW)
• Invoervermogen: 220 VAC, enkelfasig
• DC-uitgang: 48VDC
• Verzorgingsbrekers: 63A, 32A, 16A, 10A (afhankelijk van de eisen van de klant)
• Batterij: Lithium-ion, loodzuur
• Onderhoudsstroomuitlaat

4. Kenmerken van PDU

Er zijn PDU's met stroomstoppen van verschillende normen beschikbaar, met opties voor verschillende soorten SPD-componenten.

5. Kenmerken van het koelsysteem

ESTEL levert verschillende koelsystemen op basis van de klimaatkenmerken van het land van de opdrachtgever, de thermische afvoergegevens van de IT-apparatuur en de stroomvoorziening van het project.

• Airconditioner van 110VAC, 220VAC, met koelvermogen van 500W tot 5000W
• Airconditioner met een koelvermogen van -48VDC, met een koelvermogen van 300W tot 3000W
• warmtewisselaar van 220 VAC & -48 VDC, met een warmteoverdracht van 80 W/K tot 190 W/K
• combinatie-luchtconditioners van 220 VAC & -48 VDC, met een koelvermogen van 800 W tot 5000 W

6. Kenmerken van de monitoring-eenheid Milieu

• met ingebouwde draadloze 4G-communicatiemodule (optioneel, niet inbegrepen in de standaardversie)
• Ondersteuning van Ethernet-transmissie;
• Meerdere RS-485 seriepoorten, ondersteuning voor integratie van intelligente protocollen van meerdere merken van stroombron, airconditioner, batterij BMS, ect.
• Meerdere AI/DI/DO-signaalwaarde-in- en uitvoerpoorten
• Ondersteuning van meerdere satellietsystemen: GPS, Beidou (optioneel, niet inbegrepen in standaardversie)
• Alle havens zijn voorzien van EMI, EMS en bliksemschuddingsbescherming
• -36VDC tot -72VDC stroomtoevoer
• 1U standaard op rek montagebaar
• Ondersteuning van mobiele telefoon APP één knop levering en onderhoud (optioneel, niet inbegrepen in de standaardversie)
• Ondersteuning van lokale levering en onderhoud, lokale firmware-upgrade en upgrade vanaf afstand via het netwerk
• Voldoen aan de specificaties van meerdere exploitanten (China Mobile, enz.), torenbedrijven, enz. voor B-interface veldtoezichtplatform en power platform
