IP55 Telecomsysteem met twee cabines met twee compartimenten van twee rijen voor stroom en batterij
Productdetails
IP55 telecom-energiesysteem met twee compartimenten
,telecom-energiesysteem met twee rijen
,twee cabine telecom power systeem
Telecom Voedingssysteem met Twee Compartimenten van 6kW Gelijkrichter en 6kW Solar MPPT
1. Introductie van het Telecom Voedingssysteem met Twee Compartimenten

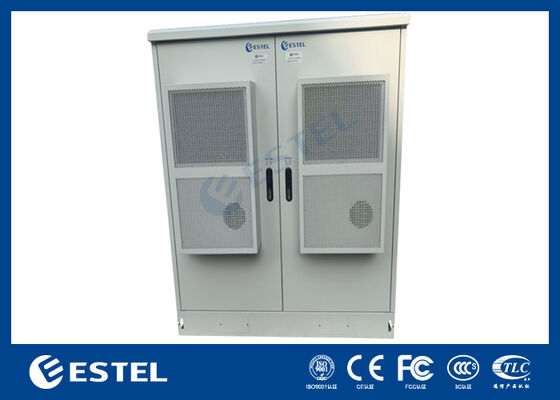

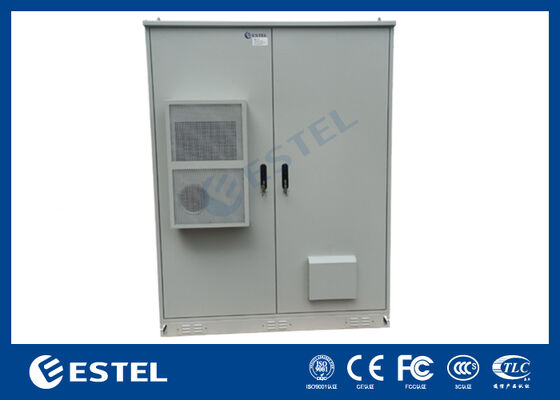

ET15075200A-38U-12kW is een buitenvoedingskast met twee compartimenten, met een linker compartiment voor DC telecomvoeding en een rechter compartiment voor batterijen.
De voedingscapaciteit is 6kW gelijkrichters en 6kW zonne-fotovoltaïsche voeding. Met het ontwerp met twee compartimenten biedt deze voedingskast meer ruimte en handig beheer voor gebruikers.
Het linker compartiment is ontworpen met een DC48V 1500W airconditioner, om een geschikte bedrijfstemperatuur te bieden voor de telecomvoeding en de IT-apparatuur van de gebruiker.
Het rechter compartiment is ontworpen om compatibel te zijn met 19''/21'' racks en batterijplanken, waardoor er voldoende ruimte is en flexibele batterijtype selecties voor de gebruiker.
2. Kenmerken van het Telecom Voedingssysteem met Twee Compartimenten
● Hoge beschermingsgraad: IP55;
● Sterke anti-diefstal mogelijkheid, ingebouwde deur, binnenscharnieren, driepuntsvergrendeling, ondersteuning voor extra hangslot;
● Gebruik van een zeer efficiënte koelunit: Airconditioner;
● Uitgebreide bescherming optioneel: deursensor, rooksensor, watersensor, temperatuur- en vochtigheidssensor, etc.;
● Ondersteuning voor beheer op afstand, verbeter de beveiliging en minimaliseer de operationele kosten van de klant;
3. Toepassingen van het Telecom Voedingssysteem met Twee Compartimenten
De buitenkast wordt veel gebruikt in telecomoperators' mobiele telecommunicatiesites, kleine buitenopvangcentra, elektrische besturingskasten voor spoorwegen, elektronische politie, communicatiebasisstations, buitenluchtdetectiestations, zonne-besturingskasten, etc.
Deze buiten telecomkast wordt veel gebruikt in telecomoperators' mobiele telecommunicatiesites, kleine buitenopvangcentra, elektrische besturingskasten voor spoorwegen, elektronische politie, communicatiebasisstations, buitenluchtdetectiestations, zonne-besturingskasten, etc.
4. Configuratie van het Telecom Voedingssysteem met Twee Compartimenten
| Item | Parameter | Index | |
| Kast | Model | ET15075200A-38U | |
| Beschermingsniveau | IP55 | ||
| Externe Afmeting | 1500 (B) × 750 (D) × 2000 (H) mm, inclusief een basis van 150 mm hoog (Afmeting kan worden aangepast) | ||
| Interne Ruimte | 19'' standaard racks, 2× 38U | ||
| Materiaal | Enkelwandige structuur; Kastbehuizing: 1,2 mm dik gegalvaniseerd staal; Racks: 2,0 mm dik gegalvaniseerd staal; | ||
| Isolatie | 20mm PEF | ||
| Coating | Polyester poedercoating | ||
| Kleur | RAL7035 | ||
| Slot | Anti-diefstal driepuntsvergrendelingssysteem | ||
| Scharnier | Binnenscharnier | ||
| Installatie | Vloermontage | ||
| Kabelgeleiding | Kabels in en uit vanaf de onderkant van de kast | ||
| Onderhoud | Twee voordeuren, onderhoud aan de voorkant | ||
| Koeling | Airconditioner | 1 set airconditioner; Koelcapaciteit: 1500W; -48VDC; | |
| LED Lamp |
2 sets LED-lampen met schakelaar, -48VDC, voor verlichting in de kast (Led-lamp automatisch aan wanneer de deur wordt geopend) |
||
|
Field Supervision Unit (FSU) |
PM5000TT-TS4 (Standaardversie), inclusief: 1× Temperatuur- en vochtigheidssensor, 1× Rooksensor, 1× Waterlekkagesensor, 2× Deursensor (FSU kan worden gebruikt om het voedingssysteem, batterijen, airconditioners, etc. te bewaken; FSU ondersteunt verbinding met het centrale bewakingsplatform van de klant voor bewaking op afstand.) |
||
| Voedingssysteem |

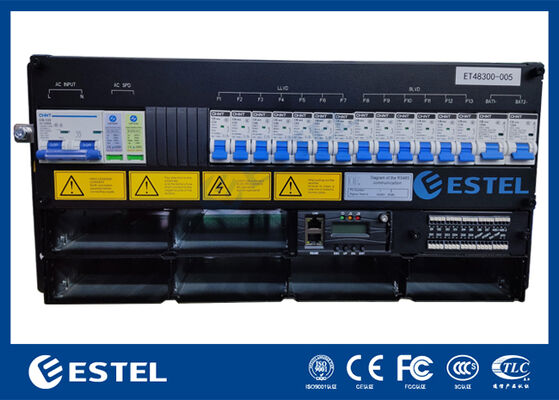

6kW Gelijkrichtersysteem + 6kW Zonnestelsel (Zie de laatste pagina voor details) |
||
| Lithium Batterij | 6 sets LiFePO4 Batterij, Model: LFELI-48200, 48V, 200Ah, 6000 cycli; 442 (B) × 520 (D) × 244 (H) mm, 79,3 kg | ||
| Omgeving | Werktemperatuur | -40℃ tot +55℃ (+Zonnestraling) | |
| Opslagtemperatuur | -40℃ tot +70℃ | ||
| Werkvochtigheid | 5% tot 95% (Geen condensatie) | ||
| Werkhoogte | 0 tot 4000m | ||
| Pakket | Houten kist | ||
5. Tekeningen van het Telecom Voedingssysteem met Twee Compartimenten
-
