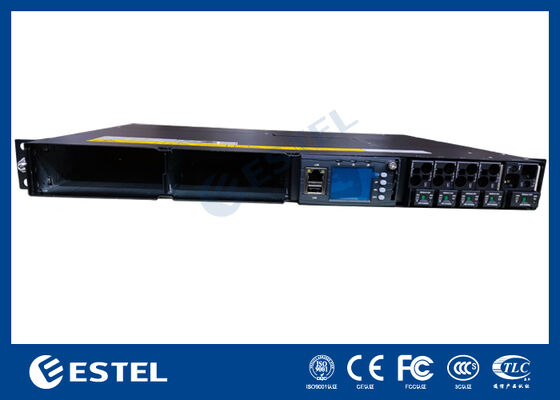

1U Rack Mount Integrated DC Power System met Dual Rectifier Slots Monitoring Unit RS485 of LAN Interface
Productdetails
1U rack-gemonteerd DC-voedingssysteem
,dubbele gelijkrichter sleuven voeding
,RS485 LAN interface voedingssysteem
1U rackgeïntegreerd gelijkstroomvoedingssysteem met dubbele gelijkrichtersleuven Bewakingseenheid RS485 of LAN-interface
Overzicht voor1U rackgemonteerd geïntegreerd gelijkstroomvoedingssysteem
Dit1U hoog rackgemonteerd geïntegreerd DC-voedingssysteemis ontworpen voor toepassingen die een compacte, hoogefficiënte en op afstand bewaakte stroomvoorziening vereisen. Het integreert stroomingangsterminals, dubbele gelijkrichtersleuven, uitgangspoorten, batterijaansluiting, monitoringinterface en signaal-IO in één chassis.
De unit is ideaal voor telecombasisstations, kleinschalige datacenters en gedistribueerde energiekasten. Het zorgt voor een stabiele -48VDC-uitvoer en ondersteunt communicatie op afstand en flexibele IO-uitbreiding.
Functies voor1U rackgemonteerd geïntegreerd gelijkstroomvoedingssysteem
1U compact ontwerp
Past in standaard 19-inch racks, slechts 1U hoog, perfect voor installaties met beperkte ruimte.
Dubbele hot-swap gelijkrichterslots

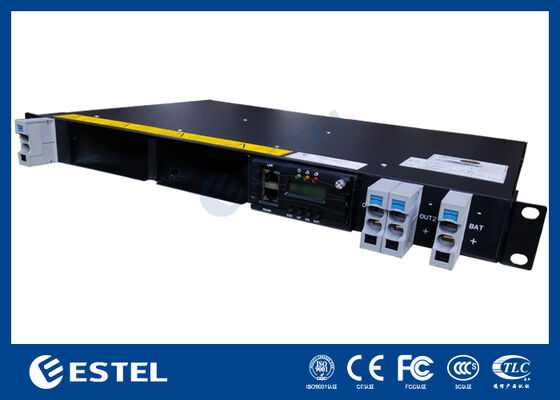

Biedt plaats aan twee gelijkrichtermodules (één geïnstalleerd op de foto), die redundantie of belastinguitbreiding ondersteunt.
Geïntegreerd bewakingspaneel
Aan de voorzijde gemonteerd LED-display met knoppen voor systeemstatus, spannings-/stroomweergave en lokale configuratie.
Communicatie met meerdere protocollen
Uitgerust metLAN (ethernet)EnRS485poorten, die SNMP of Modbus ondersteunen voor integratie met NMS/BMS.
Meerdere uitgangsverbindingen
VoorzijdeDC-uitgangsklemmen met hoge stroomsterkte(bijv. OUT1+, OUT1–) met connectoren voor betrouwbare belastingaansluiting.
Uitgebreid IO-aansluitblok

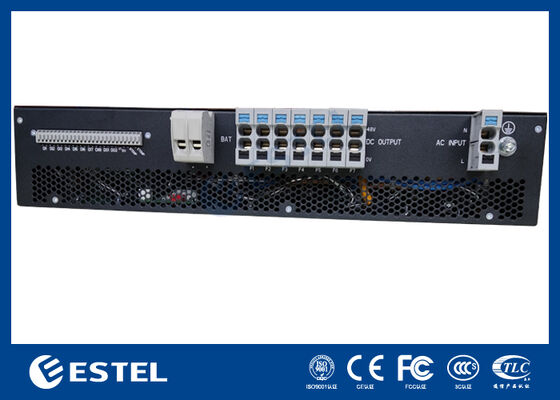

Klemmenblok aan de achterzijde metDI/DO,temperatuur sensor,batterij spanning, EnSPD (overspanningsbeveiliging)controlepunten.
Aardings- en veiligheidslabels
Duidelijke hoogspannings- en aardingssymbolen voor naleving van de veiligheidsvoorschriften en gemak van onderhoud ter plaatse.
Productvoordelen voor 1U rackgemonteerd geïntegreerd gelijkstroomvoedingssysteem
Sterk geïntegreerd
Combineert stroomconversie, controle, monitoring en bescherming in één enkele eenheid.
Externe en lokale bewaking
Lokaal toegankelijk via LCD of op afstand via RS485/LAN-interface.
Eenvoudig onderhoud en uitbreiding
Plug-in gelijkrichters en aansluitingen aan de voorzijde maken een snelle installatie en probleemoplossing mogelijk.
Flexibele implementatie
Geschikt voor op een toren gemonteerde kasten, 5G-behuizingen voor buiten of UPS-systemen voor microdatacenters.
Kosteneffectief en modulair
Schaalbaar met aanvankelijk slechts één gelijkrichter, daarna uitgebreid naar twee wanneer dat nodig is.
Technische specificaties voor1U rackgemonteerd geïntegreerd gelijkstroomvoedingssysteem
|
Item |
Specificatie |
|
Vormfactor |
1U, 19" rekmontage |
|
Gelijkrichter slots |
2 (hot-swappable, 1 ingevuld in afbeelding) |
|
Uitgangsspanning |
-48VDC (nominaal) |
|
Ingangsspanning |
90–290VAC (gebaseerd op gelijkrichterspecificaties) |
|
DC-uitgangsterminals |
Hoge stroom OUT1+ / OUT1– (x2 sets) |
|
Bewakingsinterface |
LCD + knoppen (ESC, UP, DN, ENT) |
|
Communicatiepoorten |
LAN (RJ45), RS485 |
|
Signaal-IO |
DI/DO, temperatuur, accuspanning, SPD-signalen |
|
Koeling |
Natuurlijke of geforceerde convectie (gebaseerd op configuratie) |
|
Aarding |
Aardingspunt voorzijde + veiligheidsmarkeringen |
|
Typisch vermogen |
1,5 kW – 3 kW (per gelijkrichtersleuf, afhankelijk van module) |
Toepassingsscenario's
5G/4G Telecom-basisstations
Controle van het batterijback-upsysteem
Micro-datacenters
Industriële netwerkrandknooppunten
Slimme verkeersregelkasten
Schuilplaatsen voor bewaking op afstand
Conclusie
Dit 1U DC-voedingssysteem biedt een compacte maar krachtige oplossing voor betrouwbare -48VDC-voeding in veeleisende telecom- en industriële omgevingen. Met geïntegreerde monitoring, modulaire gelijkrichterondersteuning en uitgebreide IO is het een toekomstbestendige oplossing voor moderne gedistribueerde energiesystemen.
-
