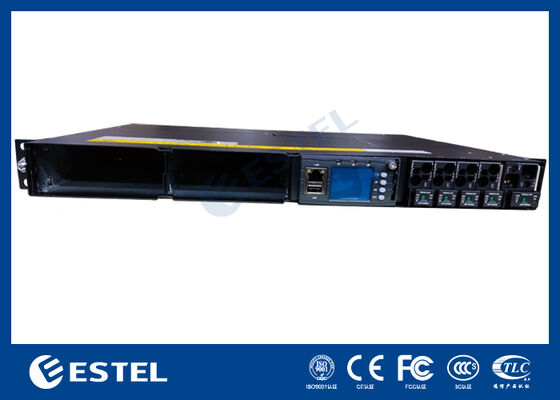

Telecomrectifier-systeem voor telecom met afstandsbediening en -besturing

Productoverzicht

Het ET4860-M3J21 gelijkstroomstroomrack-systeem biedt een hoogcapaciteits, veerkrachtige gelijkstroomoplossing die specifiek is ontworpen voor telecommunicatie-infrastructuur, datacenteroperaties,en industriële toepassingen die een betrouwbare gelijkstroomverdeling vereisenHet accepteert 220VAC-eenfasige invoer en levert een stabiele gelijkstroomuitgang, verstelbaar tussen ¥43VDC en ¥58VDC, met een nominaal werkpunt van ¥53,5VDC. Het biedt een maximale uitgangscapaciteit van 6kw,dit systeem ondersteunt op betrouwbare wijze installaties met een hoge vraag en bereikt een vermogenstoepassingsefficiëntie van meer dan 96%.

Met een modulair en redundant ontwerp ondersteunt het systeem tot 2*3000W rechtgevermodules die zijn geconfigureerd voor N+1 redundantie, waarbij elke compacte module minder dan 2 kg weegt.De rechtmakers gebruiken gedwongen luchtkoelingMet onderhoud van de voorzijde van de toegang, bekabeling van het bovenste paneel,en IP20-inlaatbescherming, het 6U rack-montage-chassis benadrukt de veiligheid van de bediening, het gemak van de service en de eenvoudige integratie in standaard 19-inch kastjes.

Systemen

• Afmetingen: 482,0 ((W) × 350,0 ((D) × 1U ((H)

• Gewicht: ≤ 10 kg (zonder rechtgevers)

• Koelstand: natuurlijke koeling

• Installatiemodus: Installeerbaar op een rack van 19 inch of in de kast

• Kabelstand: bovenste inlaat en bovenste uitlaat

• Onderhoudsmodus: onderhoud aan de voorzijde, wijziging van de kwaliteit van de ondersteunende module

• Beschermingsniveau: IP20

AC-verdeling

• Invoermodus:220VAC enkelfasig, 63A/1PN

• Invoerfrequentie: 45 ∼ 66 Hz, nominale waarde: 50 Hz/60 Hz

DC-verdeling

• Uitgangsspanning: 43 ~ 58 VDC, nominale waarde: 53,5 VDC

• Maximale capaciteit:6kW ((2*3kw, N+1 redundantie)

• met een vermogen van niet meer dan 50 W1*100A/1PN

• Vervaardiging uit de volgende categorieën:BLVD:2*32A/1PN+2*63A/1PN

Rectificator

• Inlaatspanning:85VAC ~ 300VAC, nominale 220VAC

• Efficiëntie: > 96%

• Nominaal vermogen: 3000 W (176 ∼ 300 VAC)

• Werktemperatuur: 40 °C tot +75 °C (vol vermogen onder 50 °C)

• Afmetingen: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Gewicht: ≤ 2 kg

• Koelstand: gedwongen koelen

• Vermogensfactor: ≥ 0.99

• THD: ≤ 5%

• Gelijkstroomuitgang: ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A

Controller

• Model: MC2900

• Signalinvoer: 4 AI (3 omgevingstemperatuur, 1 luchtvochtigheid), 8 DI

• Alarm: 8 droog contact

• Communicatiepoort: RS232/485, SNMP

• Displaymodus: LCD

Milieu

• Werktemperatuur: 40 °C tot + 65 °C (voluitgang onder 50 °C)

• Bergingstemperatuur: ¥40°C ~ +70°C

• Werkvochtigheid: 5% ~ 95% (niet-condenserend)

• Hoogte: 0 ~ 3000 m (als de hoogte tussen 2000 m en 3000 m ligt, daalt de maximale werktemperatuur met 1 °C naarmate de hoogte met 200 m toeneemt.)
