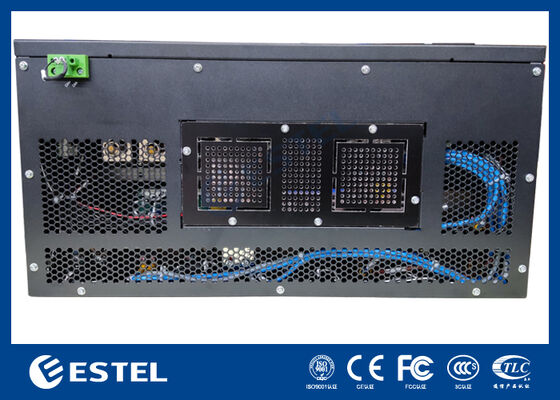

DC48V 18 kW gelijkrichtersysteemschakelaarvoeding voor telecomnetwerken
Productdetails
48V telecom gelijkrichtersysteem met beheer op afstand
,18kW DC-gelijkrichter voor telecomnetwerken
,telecom stroomgelijkrichtersysteem met garantie
DC48V 18 kW gelijkrichtersysteemschakelaarvoeding voor telecomnetwerken
Productoverzicht vanDC48V 18 kW gelijkrichtersysteemschakelaarvoeding
De ET48450-M7F65Het DC-rack-voedingssysteem biedt een veerkrachtige DC-voedingsoplossing met hoge capaciteit, speciaal ontworpen voor telecommunicatie-infrastructuur, datacenteractiviteiten en industriële toepassingen die een betrouwbare DC-stroomdistributie vereisen. Het accepteert een driefasige ingang van 380VAC en levert een stabiele DC-uitgang, instelbaar tussen –43VDC tot –58VDC, met een nominaal werkpunt van –53,5VDC. Met een maximaal uitgangsvermogen van 18 kW ondersteunt dit systeem op betrouwbare wijze veeleisende installaties, terwijl het een energieconversie-efficiëntie van meer dan 96% bereikt.
Het systeem heeft een modulair en redundant ontwerp en ondersteunt maximaal 6 x 3000 W gelijkrichtermodules die zijn geconfigureerd voor N+1 redundantie, waarbij elke compacte module minder dan 2 kg weegt. De gelijkrichters maken gebruik van geforceerde luchtkoeling, bereiken een arbeidsfactor van bijna één (≥0,99) en handhaven een lage totale harmonische vervorming (THDi ≤5%) voor efficiënte en schone stroomconversie. Met onderhoud aan de voorzijde, bekabeling op het bovenpaneel en IP20-bescherming tegen binnendringing, benadrukt het 5U-rackmonteerbare chassis de operationele veiligheid, onderhoudsgemak en eenvoudige integratie in standaard 19-inch kasten.

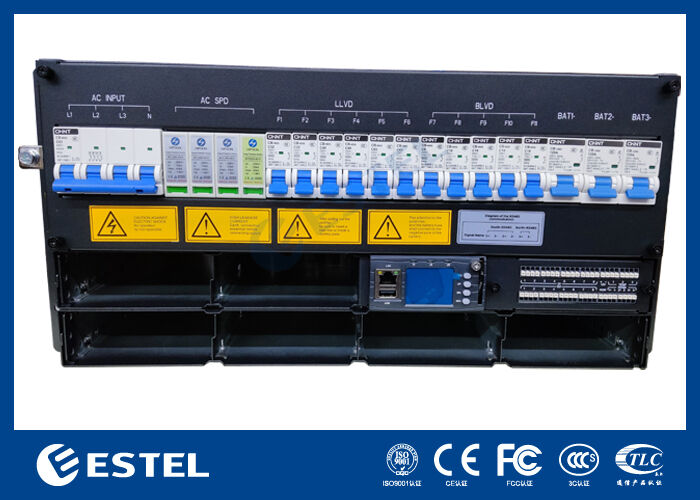

Het DC-verdeelpaneel is uitgerust met 3*125A/1P batterijstroomonderbrekers en is voorzien van een LLVDen eenBLVD-functionaliteit voor veilig en flexibel energiebeheer. Systeemintelligentie wordt geleverd door een speciale controller met 4 analoge sensoringangen, 8 digitale statusingangen en 8 configureerbare alarmrelais met droge contacten. Bewaking en beheer op afstand zijn mogelijk via RS232/485- en SNMP-interfaces, terwijl een geïntegreerd LCD-scherm lokale statusweergave en configuratie mogelijk maakt.
Kracht vanDC48V 18 kW gelijkrichtersysteemschakelaarvoeding
| AC Verdeling |
Invoermodus
|
Driefasig 380V 63A/4P | ||
| Ingangsfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |||
| AC-SPD | 20kA/40kA, 8/20μs | |||
| gelijkstroom Verdeling |
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | ||
| Maximale capaciteit | 18 kW (6*3 kW, N+1 redundantie) | |||
| Batterijonderbrekers | 3*125A/1P | |||
| Ladingbrekers |
LLVD: 2*32A/1P+2*40A/1P+2*63A/1P BLVD: 1*6A/1P+2*10A/1P+2*16A/1P |
|||
| DC-SPD | 10kA/20kA, 8/20μs | |||
ControleurvanDC48V 18 kW gelijkrichtersysteemschakelaarvoeding
|
Controleur |
Model | MC2900 | ||
| Signaalingang | 4 AI (3 omgevingstemperatuur, 1 vochtigheid), 8 DI | |||
| Alarmuitgang | 8 droog contact | |||
| RS485 | Ondersteund | |||
| SNMP | Ondersteund | |||
| Weergavemodus | LCD-scherm | |||
GelijkrichtermodulevanDC48V 18 kW gelijkrichtersysteemschakelaarvoeding
-
Ingangsspanning: 85VAC ~ 300VAC, nominaal 220VAC
-
Efficiëntie: >96%
-
Nominaal vermogen: 3000 W (176–300 VAC)
-
Werktemperatuur: –40℃ ~ +75℃ (volledige output onder 50℃)
-
Afmeting: 106,5 mm (B) × 286 mm (D) × 41,5 mm (H) (1U/H)
-
Gewicht: ≤2kg
-
Koelmodus: geforceerde koeling
-
Vermogensfactor: ≥0,99
-
THD: ≤5%
-
DC-uitgang: –43 ~ –58VDC, nominaal –53,5VDC, maximaal 55A
OmgevingvanDC48V 18 kW gelijkrichtersysteemschakelaarvoeding
-
Bedrijfstemperatuur: –40℃ ~ +65℃ (volledige output onder 50℃)
-
Opslagtemperatuur: –40℃ ~ +70℃
-
Bedrijfsvochtigheid: 5% ~ 95% (niet-condenserend)
-
Hoogte: 0 ~ 3000 m (als de hoogte binnen het bereik van 2000 m tot 3000 m ligt, neemt de maximale bedrijfstemperatuur af met 1 ℃ naarmate de hoogte met 200 m toeneemt.)
