Geavanceerd 30 kW rectifier power system Intelligente DC Power Distribution
Productdetails
Telecom DC48V gelijkrichtersysteem met beheer op afstand
,Telecom gelijkrichter voedingssysteem 48V
,DC48V telecom voedingssysteem met garantie
Geavanceerd 30 kW gelijkrichtersysteem Intelligente DC-stroomverdeling
Productoverzicht van30kw gelijkrichter voedingssysteem Intelligent gelijkstroomvermogen
De ET48750-M7E1010Het DC-rack-voedingssysteem biedt een veerkrachtige DC-voedingsoplossing met hoge capaciteit, speciaal ontworpen voor telecommunicatie-infrastructuur, datacenteractiviteiten en industriële toepassingen die een betrouwbare DC-stroomdistributie vereisen. Het accepteert een driefasige ingang van 380VAC en levert een stabiele DC-uitgang, instelbaar tussen –43VDC tot –58VDC, met een nominaal werkpunt van –53,5VDC. Met een maximaal uitgangsvermogen van 30 kW ondersteunt dit systeem op betrouwbare wijze veeleisende installaties, terwijl het een energieconversie-efficiëntie van meer dan 96% bereikt.
Het DC-verdeelpaneel is uitgerust met een batterijcircuitzekering van 2*250A/2P en bevat 2*LLVDen eenBLVD-functionaliteit voor veilig en flexibel energiebeheer. Systeemintelligentie wordt geleverd door een speciale controller met 3 analoge sensoringangen, 7 digitale statusingangen en 6 configureerbare alarmrelais met droge contacten. Bewaking en beheer op afstand zijn mogelijk via RS232/485- en SNMP-interfaces, terwijl een geïntegreerd LCD-scherm lokale statusweergave en configuratie mogelijk maakt.
Specificatie van30kw gelijkrichter voedingssysteem Intelligent gelijkstroomvermogen
| Systeem | Dimensie | 482,6(B)*350,0(D)*10U(H) | ||
| Gewicht | ≤45kg (zonder gelijkrichters) | |||
| Koelmodus | Natuurlijke koeling | |||
| Installatiemodus | Geïnstalleerd op 19-inch rack of in de kast | |||
| Bekabelingsmodus | Boveninlaat en bovenuitlaat | |||
| Onderhoudsmodus | Onderhoud aan de voorkant, ondersteuning voor wijziging van moduleniveau | |||
| Beschermingsniveau | IP20 | |||
| AC Verdeling |
Invoermodus | 380VAC driefasig, 125A/4P | ||
| Ingangsfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |||
|
AC-SPD
|
20kA/40kA, 8/20μs | |||
| gelijkstroom Verdeling |
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | ||
| Maximale capaciteit | 18 kW (6*3 kW, N+1 redundantie) | |||
| Batterijonderbrekers | 2*250A/2P zekering | |||
| Ladingbrekers |
LLVD1: 2*63A/1P+3*100A/1P; |
|||
| DC-SPD | 10kA/20kA, 8/20μs | |||
| Gelijkrichter | Ingangsspanning | 85VAC ~ 300VAC, nominaal 220VAC | ||
| Efficiëntie | >96% | |||
| Nominaal vermogen | 3000W(176~300VAC) | |||
| Werktemperatuur | -40℃~+75℃ (volledige output onder 50℃) | |||
| Dimensie | 106,5 mm (B) × 286 mm (D) × 41,5 mm (1U/H) | |||
| Gewicht | ≤2kg | |||
| Koelmodus | Geforceerde koeling | |||
| Vermogensfactor | ≥0,99 | |||
| THD | ≤5% | |||
| DC-uitgang | –43 ~ –58VDC, nominaal –53,5VDC, maximaal 55A | |||
| Controleur | Signaalingang | 3 AI (3 omgevingstemperaturen), 7 DI | ||
| Alarmuitgang | 6 droog contact | |||
| Communicatie poort | RS232/485, SNMP | |||
| Weergavemodus | LCD-scherm | |||

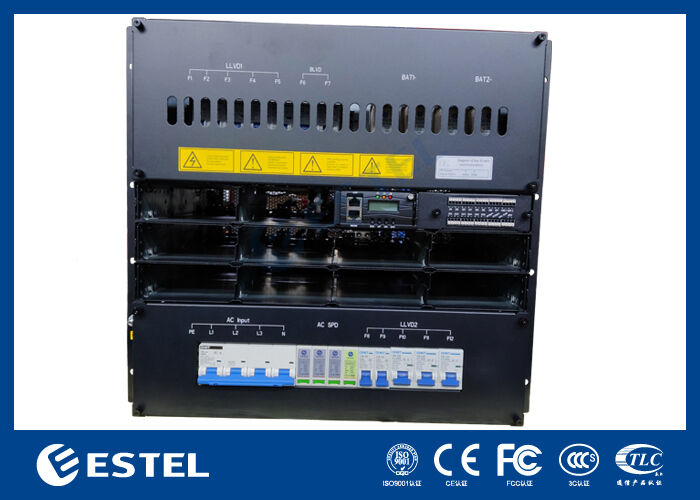

Vooraanzicht van30kw gelijkrichter voedingssysteem Intelligent gelijkstroomvermogen

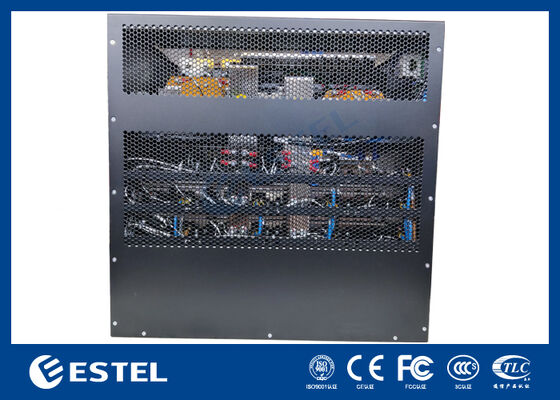

Achteraanzicht van30kw gelijkrichter voedingssysteem Intelligent gelijkstroomvermogen

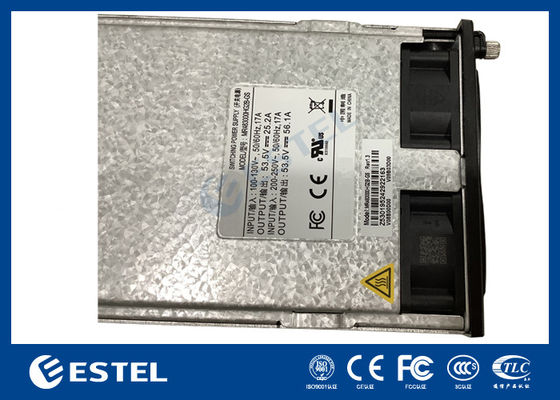

Gelijkrichtermodule van30kw gelijkrichter voedingssysteem Intelligent gelijkstroomvermogen

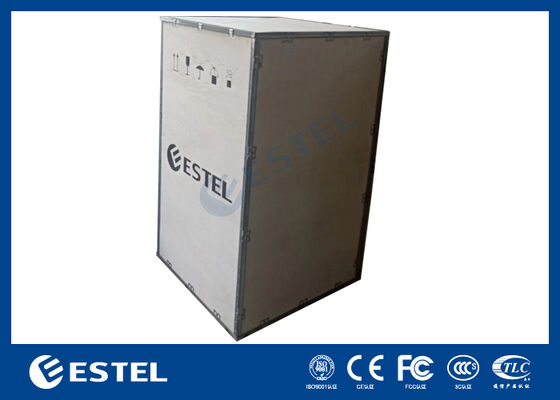

Houten kist Pakket van30kw gelijkrichter voedingssysteem Intelligent gelijkstroomvermogen
-
