DC48V 3U BTS Telecom-gelijkrichtersystemen met RS485-bewaking op afstand
Productdetails
DC48V telecom gelijkrichtersysteem
,Telecomsysteem 300A
,RS485-rectificator voor afstandsbewaking

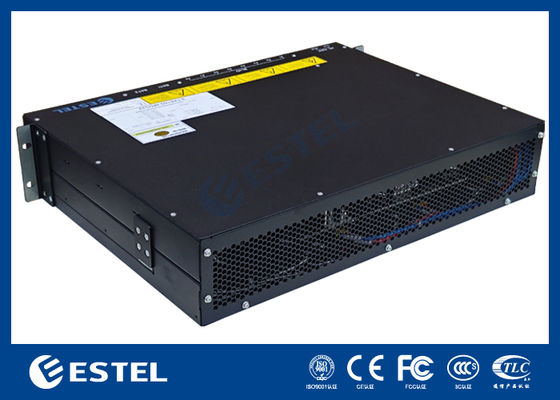

DC48V 3U BTS Telecom Rectifier Systems met RS485 Remote Monitoring
Productoverzicht van 3U BTS Telecom Rectifier System
Het ET48300-M5E63 is een gelijkstroomkrachtsysteem dat is ontwikkeld door ESTEL en biedt een hoge capaciteit, veerkrachtige gelijkstroomoplossing die specifiek is ontworpen voor telecommunicatie-infrastructuur.datacentrumoperaties, en industriële toepassingen die een betrouwbare gelijkstroomverdeling vereisen.Het accepteert 380VAC (compatibel voor eenfasige en driefasige) en levert een stabiele gelijkstroomuitgang die kan worden verstelbaar tussen 43VDC en 58VDC, met een nominaal werkpunt van ¥53,5 VDC. Met een maximaal uitgangsvermogen van 18 kW,dit systeem ondersteunt op betrouwbare wijze installaties met een hoge vraag en bereikt een vermogenstoepassingsefficiëntie van meer dan 96%.
Het gelijkstroomverspreidingspaneel is uitgerust met 1*250A batterijcircuitbreakers en bevat LLVD & BLVD-functionaliteit voor een veilig en flexibel stroombeheer.System intelligence wordt geleverd door een speciale controller met 3 analoge sensor-invoerpunten, 7 digitale statusinvoeringen en 6 configureerbare alarmrelais met droog contact.terwijl een geïntegreerd lcd-scherm lokale statusweergave en configuratie mogelijk maakt.
AC-specificatievan 3U BTS Telecom Rectifier System
Invoermodus:380 VAC, compatibel met zowel eenfasige als driefasige configuraties
Invoerfrequentie:een vermogen van niet meer dan 50 kHz,
DC-specificatievan 3U BTS Telecom Rectifier System
Uitgangsspanning:-43V tot -58VDC (gegradeerd -53,5VDC)
Maximale capaciteit:18kW (6 x 3kW rectificatormodules, N+1 redundantie)
Batterijonderbreker:1 x 250 A
met een vermogen van niet meer dan 50 kWvan 3U BTS Telecom Rectifier System
LLVD:1 x < 125A/1PN (gereserveerd)
BLVD:6 x ≤ 63A/1PN + 2 x ≤ 125A/1PN (gereserveerd)

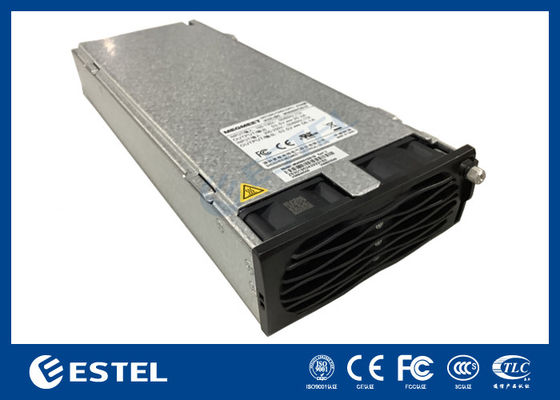

Rectifier-modulevan 3U BTS Telecom Rectifier System
Inlaatspanning:85VAC ~ 300VAC (nominale 220VAC)
Efficiëntie:> 96%
Nominaal vermogen:3000 W (176 ~ 300 VAC)
Koelstand:Gedwongen koelen
Vermogensfactor:≥ 0.99
THD:≤ 5%
DC-uitgang:-43 ~ -58VDC (gegradeerd -53,5VDC), maximaal 55A
| Type | ET48300-M5E63 | |||
| Systemen | Afmeting | 482.6 ((W) *350.0 ((D) *3U ((H)) | ||
| Gewicht | ≤ 15 kg (zonder rechtgevers) | |||
| Koelstand | Natuurlijke koeling | |||
| Installatie-modus | Voor de vervaardiging van elektrische apparaten van de categorieën 8471 en 8472 | |||
| Kabelmodus | Hoogste inlaat en bovenste uitlaat | |||
| Onderhoudsstand | Onderhoud aan de voorzijde, wijziging van de kwaliteit van de ondersteuningsmodule | |||
| Beschermingsniveau | IP20 | |||
| Airconditioning Distributie |
Invoermodus | 380 VAC, compatibel voor eenfasige en driefasige | ||
| Invoerfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |||
| D.C. Distributie |
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | ||
| Maximale capaciteit | 18kW ((6*3kw, N+1 redundantie) | |||
| met een vermogen van niet meer dan 50 kW | 1*250A | |||
| met een vermogen van niet meer dan 50 kW |
LLVD: 1*<125A/1PN (gereserveerd) BLVD: 6*≤63A/1PN+2*≤125A/1PN (voorbehouden) |
|||
| Rectificator | Inlaatspanning | 85VAC ∼ 300VAC, nominale 220VAC | ||
| Efficiëntie | > 96% | |||
| Nominaal vermogen | 3000W ((176~300VAC) | |||
| Werktemperatuur | -40°C~+75°C ((voluitvoer onder 50°C) | |||
| Afmeting | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |||
| Gewicht | ≤ 2 kg | |||
| Koelstand | Gedwongen koelen | |||
| Vermogensfactor | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| DC-uitgang | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A | |||
| Controller | Signalinvoer | 3 AI (3 omgevingstemperatuur), 7 DI | ||
| Alarmuitgang | 6 droog contact | |||
| Communicatiepoort | RS232/485, SNMP | |||
| Afbeeldingsmodus | LCD | |||
| Milieu | Werken temperatuur |
-40 °C ~ +65 °C (voluitgang onder 50 °C) | ||
| Bergingstemperatuur | -40°C~+70°C | |||
| Werkvochtigheid | 5% ~ 95% ((niet-condenserend) | |||
| Hoogte | 0~3000 m(Als de hoogte tussen 2000 en 3000 m ligt, moet de maximale werkingshoogte De temperatuur daalt met 1°C naarmate de hoogte met 200m toeneemt.) |
|||
Structuur van 3U BTS Telecom Rectifier System
-
