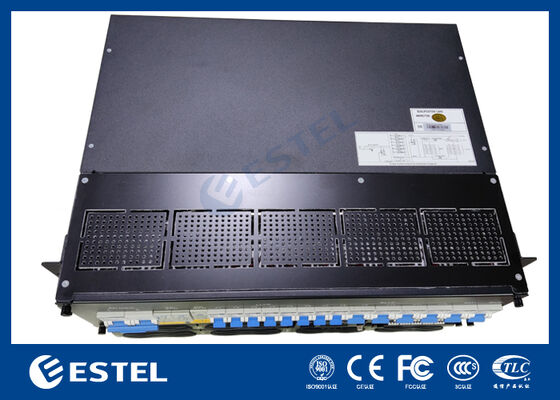

ET48300 19-inch telecommunicatie-energiesysteem met RS485-bewaking op afstand
Basis eigenschappen
Plaats van herkomst:
Shenzhen, China (vasteland)
Merknaam:
ESTEL
Certificering:
ISO9001, CE, 3C, FCC
Modelnummer:
ET48300
Handelsgoederen
Minimale bestelhoeveelheid:
1
Prijs:
535-3338 usd
Betalingsvoorwaarden:
L/C, D/A, D/P, T/T, Western Union
Leveringscapaciteit:
80,00 sets per maand
Productoverzicht
ET48300 19-inch telecommunicatie-energiesysteem met RS485-bewaking op afstand Productoverzicht van 18 kW 96% efficiëntie telecommunicatie-energiesysteem De ET48300-M5S65 Het DC-rack-voedingssysteem biedt een veerkrachtige DC-voedingsoplossing met hoge capaciteit, speciaal ontworpen voor telecommunic...
Productdetails
Markeren:
19 inch telecom-stroomsysteem
,telecom-stroomsysteem met RS485
,telecom-stroomsysteem voor bewaking op afstand
Dimension:
482,6(B)*350,0(D)*5U(H)
Max Rectifier Power:
18 kW
Rectifier Module:
3 kW, 6 st
Controller:
MC2600
SNMP:
Steun
rs485:
Steun
Customizable:
Steun
Package:
karton/houten kist
Productbeschrijving
ET48300 19-inch telecommunicatie-energiesysteem met RS485-bewaking op afstand
Productoverzicht van 18 kW 96% efficiëntie telecommunicatie-energiesysteem
De ET48300-M5S65 Het DC-rack-voedingssysteem biedt een veerkrachtige DC-voedingsoplossing met hoge capaciteit, speciaal ontworpen voor telecommunicatie-infrastructuur, datacenteractiviteiten en industriële toepassingen die een betrouwbare DC-stroomdistributie vereisen. Het accepteert 220VAC 125A/2P(dubbele live-line ondersteund) ingang en levert een stabiele DC-uitgang, instelbaar tussen –43VDC tot –58VDC, met een nominaal werkpunt van –53,5VDC. Met een maximaal uitgangsvermogen van 18 kW ondersteunt dit systeem op betrouwbare wijze veeleisende installaties, terwijl het een energieconversie-efficiëntie van meer dan 96% bereikt.

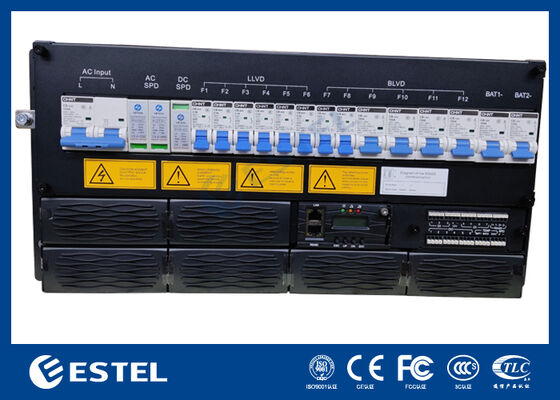

Het DC-verdeelpaneel is uitgerust met 2*125A/1P batterijstroomonderbrekers en bevat LLVD- en BLVD-functionaliteit voor veilig en flexibel energiebeheer. Systeemintelligentie wordt geleverd door een speciale controller met 3 analoge sensoringangen, 7 digitale statusingangen en 6 configureerbare alarmrelais met droge contacten. Bewaking en beheer op afstand zijn mogelijk via RS232/485- en SNMP-interfaces, terwijl een geïntegreerd LCD-scherm lokale statusweergave en configuratie mogelijk maakt.
Gelijkrichtermodule van 18 kW 96% efficiëntie telecommunicatie-energiesysteem
Het systeem heeft een modulair en redundant ontwerp en ondersteunt maximaal 6 x 3000 W gelijkrichtermodules die zijn geconfigureerd voor N+1 redundantie, waarbij elke compacte module minder dan 2 kg weegt. De gelijkrichters maken gebruik van geforceerde luchtkoeling, bereiken een arbeidsfactor van bijna één (≥0,99) en handhaven een lage totale harmonische vervorming (THDi ≤5%) voor efficiënte en schone stroomconversie. Met onderhoud aan de voorzijde, bekabeling op het bovenpaneel en IP20-bescherming tegen binnendringing, benadrukt het 3U-rackmonteerbare chassis de operationele veiligheid, het onderhoudsgemak en de eenvoudige integratie in standaard 19-inch kasten.
van 18 kW 96% efficiëntie telecommunicatie-energiesysteem
De ET48300-M5S65 Het DC-rack-voedingssysteem biedt een veerkrachtige DC-voedingsoplossing met hoge capaciteit, speciaal ontworpen voor telecommunicatie-infrastructuur, datacenteractiviteiten en industriële toepassingen die een betrouwbare DC-stroomdistributie vereisen. Het accepteert 220VAC 125A/2P(dubbele live-line ondersteund) ingang en levert een stabiele DC-uitgang, instelbaar tussen –43VDC tot –58VDC, met een nominaal werkpunt van –53,5VDC. Met een maximaal uitgangsvermogen van 18 kW ondersteunt dit systeem op betrouwbare wijze veeleisende installaties, terwijl het een energieconversie-efficiëntie van meer dan 96% bereikt.
Het DC-verdeelpaneel is uitgerust met 2*125A/1P batterijstroomonderbrekers en bevat LLVD- en BLVD-functionaliteit voor veilig en flexibel energiebeheer. Systeemintelligentie wordt geleverd door een speciale controller met 3 analoge sensoringangen, 7 digitale statusingangen en 6 configureerbare alarmrelais met droge contacten. Bewaking en beheer op afstand zijn mogelijk via RS232/485- en SNMP-interfaces, terwijl een geïntegreerd LCD-scherm lokale statusweergave en configuratie mogelijk maakt.
Gelijkrichtermodule van 18 kW 96% efficiëntie telecommunicatie-energiesysteem
Het systeem heeft een modulair en redundant ontwerp en ondersteunt maximaal 6 x 3000 W gelijkrichtermodules die zijn geconfigureerd voor N+1 redundantie, waarbij elke compacte module minder dan 2 kg weegt. De gelijkrichters maken gebruik van geforceerde luchtkoeling, bereiken een arbeidsfactor van bijna één (≥0,99) en handhaven een lage totale harmonische vervorming (THDi ≤5%) voor efficiënte en schone stroomconversie. Met onderhoud aan de voorzijde, bekabeling op het bovenpaneel en IP20-bescherming tegen binnendringing, benadrukt het 3U-rackmonteerbare chassis de operationele veiligheid, het onderhoudsgemak en de eenvoudige integratie in standaard 19-inch kasten.
Voordelen van 18 kW 96% efficiëntie telecommunicatie-energiesysteem
AC-ingang met groot bereik (85VAC~300VAC) - Werkt bij ernstige spanningsuitval en overspanningsgebeurtenissen zonder over te schakelen naar de batterij
>96% efficiëntie – Minimaliseert de warmteopwekking en elektriciteitskosten
3000 W uitgangsvermogen bij 176 ~ 300 VAC ingang – Hoge vermogensdichtheid in 1U-vormfactor
Bedrijfsbereik -40℃ tot +75℃ – Volledig nominaal vermogen onder 50℃, betrouwbaar in extreme klimaten
≥0,99 arbeidsfactor & ≤5% THD – Netvriendelijke werking met minimale harmonische vervorming
Specificatiesvan 18 kW 96% efficiëntie telecommunicatie-energiesysteem
| Type | ET48300-M5S65 | |||
| Systeem | Dimensie | 482,6(B)*350,0(D)*5U(H) | ||
| Gewicht | ≤25kg (zonder gelijkrichters) | |||
| Koelmodus | Natuurlijke koeling | |||
| Installatiemodus | Geïnstalleerd op 19-inch rack of in de kast | |||
| Bekabelingsmodus | Boveninlaat en bovenuitlaat | |||
| Onderhoudsmodus | Onderhoud aan de voorkant, ondersteuning voor wijziging van moduleniveau | |||
| Beschermingsniveau | IP20 | |||
| AC Verdeling |
Invoermodus | 220VAC 125A/2P (dubbele live-lijn ondersteund) | ||
| Ingangsfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |||
|
AC-SPD
|
20kA/40kA, 8/20μs | |||
| gelijkstroom Verdeling |
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | ||
| Maximale capaciteit | 18 kW (6*3 kW, N+1 redundantie) | |||
| Batterijonderbrekers | 2*125A/1P | |||
| Ladingbrekers |
LLVD: 2*63A/1P+4*100A*1P BLVD: 3*16A/1P+3*32A/1P |
|||
| DC-SPD |
10kA/20kA, 8/20μs |
|||
| Gelijkrichter | Ingangsspanning | 85VAC ~ 300VAC, nominaal 220VAC | ||
| Efficiëntie | >96% | |||
| Nominaal vermogen | 3000W(176~300VAC) | |||
| Werktemperatuur | -40℃~+75℃ (volledige output onder 50℃) | |||
| Dimensie | 106,5 mm (B) × 286 mm (D) × 41,5 mm (1U/H) | |||
| Gewicht | ≤2kg | |||
| Koelmodus | Geforceerde koeling | |||
| Vermogensfactor | ≥0,99 | |||
| THD | ≤5% | |||
| DC-uitgang | –43 ~ –58VDC, nominaal –53,5VDC, maximaal 55A | |||
| Controleur | Signaalingang | 3 AI (3 omgevingstemperaturen), 7 DI | ||
| Alarmuitgang | 6 droog contact | |||
| Communicatie poort | RS232/485, SNMP | |||
| Weergavemodus | LCD-scherm | |||
| Omgeving | Operationeel temperatuur |
-40℃ ~ +65℃ (volledige output onder 50℃) | ||
| Opslagtemperatuur | -40℃~+70℃ | |||
| Bedrijfsvochtigheid | 5%~95% (niet-condenserend) | |||
| Hoogte | 0 ~ 3000 m (als de hoogte binnen het bereik van 2000 m tot 3000 m ligt, is de maximale bedrijfssnelheid temperatuur daalt met 1℃ naarmate de hoogte met 200 meter toeneemt.) |
|||

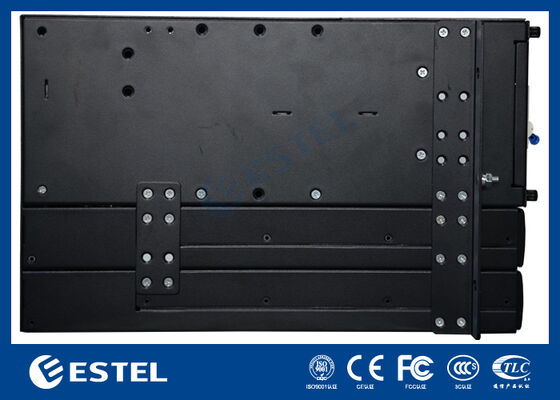

Zijstructuurvan 18 kW 96% efficiëntie telecommunicatie-energiesysteem

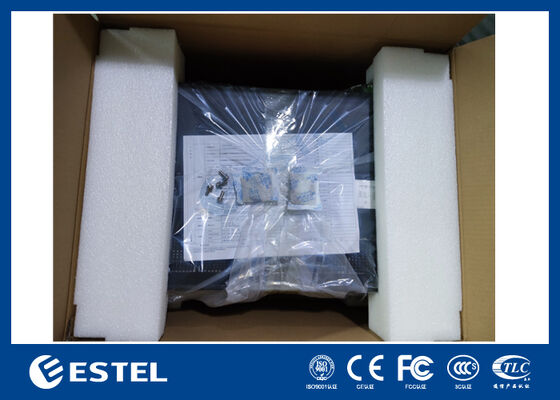

Pakket van 18 kW 96% efficiëntie telecommunicatie-energiesysteem
