SNMP RS485 Op maat gemaakte telecom-energiesystemen voor buitencommunicatie
Productdetails
op maat gemaakte telecom-energiesysteem
,SNMP RS232 RS485 voedingssysteem
,buitencommunicatiesysteem
SNMP RS232 RS485 Aangepaste telecomvoedingssystemen voor communicatie buitenshuis
Productoverzicht van 30 kW BTS Cabainet DC-voedingssysteem
Het ET48500 DC-rackvoedingssysteem is een high-density, carrier-grade stroomconversie-oplossing, op maat gemaakt voor kerntelecommunicatiehubs, datacenters van ondernemingsklasse en industriële locaties waar ononderbroken gelijkstroom niet onderhandelbaar is. Het accepteert eenfasige 220VAC-ingang via koperen rails aan de achterkant (zonder ingebouwde stroomonderbreker) en biedt een gereguleerde DC-uitgang, instelbaar van –43VDC tot –58VDC, nominaal ingesteld op –53,5VDC. Het systeem is schaalbaar tot een volledig uitgangsvermogen van 30 kW en bereikt een conversie-efficiëntie van meer dan 96% over het gehele bedrijfsbereik, waardoor energieverspilling wordt teruggedrongen en de totale eigendomskosten worden verlaagd.
Het systeem is gebouwd op een volledig modulair en fouttolerant platform en ondersteunt maximaal tien gelijkrichtermodules van 3000 W in N+1- of verbeterde redundantieconfiguraties. Elke hot-swappable module weegt minder dan 2 kg en maakt gebruik van geforceerde luchtkoeling samen met actieve arbeidsfactorcorrectie (≥0,99) en een lage totale harmonische vervorming (THDi ≤5%), waardoor zowel netstabiliteit als hifi DC-uitvoer worden gegarandeerd. De gehele assemblage bevindt zich in een 6U-chassis dat is ontworpen voor integratie zonder gereedschap in standaard 19-inch kasten. Toegang aan de voorzijde maakt snelle vervanging en onderhoud van modules mogelijk, terwijl koperen rails aan de achterzijde schone, hoogstroombekabeling ondersteunen. Een behuizing met IP20-classificatie biedt mechanische basisbescherming tijdens installatie en gebruik.
Toepassingsscenario'svan 30 kW BTS Cabainet DC-voedingssysteem
-
5G Macro-basisstations
-
5G Micro-basisstations
-
4G LTE-basisstations
-
Gedistribueerde antennesystemen (DAS)
-
Radio-eenheden op afstand (RRU) / basisbandeenheden (BBU)
-
Telecomcentrale kantoren
Kenmerken van het 30 kW BTS Cabainet DC-voedingssysteem
-
AC-ingang: 220 V eenfasig, 45–65 Hz
-
AC-SPD: 20/40kA, 8/20μs
-
DC-uitgang: -53,5 VDC, maximaal 30 kW
-
Gelijkrichtermodule: 10 x 3kW, N+1 redundantie,96% efficiëntie
-
Batterij MCB: 4 x 125A/1P
-
DC-SPD: 10/20kA, 8/20μs
-

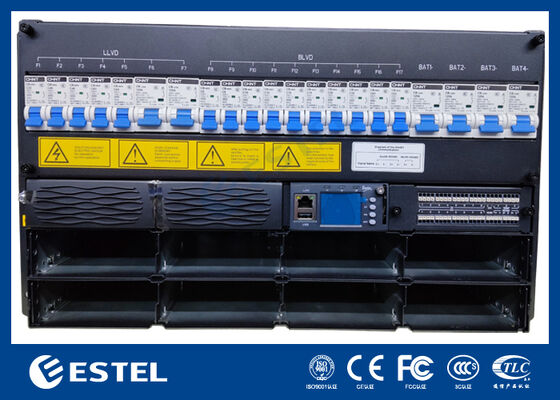

LLVD:1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| Type | ET48500 | |||
| Systeem | Dimensie | 482,0(B)*350,0(D)*6U(H) | ||
| Gewicht | ≤31kg (zonder gelijkrichters) | |||
| Koelmodus | Natuurlijke koeling | |||
| Installatiemodus | Geïnstalleerd op 19-inch rek | |||
| Bekabelingsmodus | Boveninlaat en bovenuitlaat | |||
| Onderhoudsmodus | Onderhoud aan de voorkant, ondersteuning voor wijziging van moduleniveau | |||
| Beschermingsniveau | IP20 | |||
| AC Verdeling |
Invoermodus
|
Eenfasig 220V zonder stroomonderbreker, koperen railbedrading aan de achterzijde | ||
|
Ingangsfrequentie |
45~65Hz, nominale waarde: 50Hz/60Hz |
|||
|
AC-SPD |
20kA/40kA, 8/20μs | |||
| gelijkstroom Verdeling |
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | ||
| Maximale capaciteit | 30 kW (10*3000w, N+1 redundantie) | |||
| Batterijonderbrekers | 4*125A/1P | |||
| Ladingbrekers |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| DC-SPD | 10kA/20kA, 8/20μs | |||
| Gelijkrichter | Ingangsspanning | 85VAC ~ 300VAC, nominaal 220VAC | ||
| Efficiëntie | >96% | |||
| Nominaal vermogen | 3000W(176~300VAC) | |||
| Werktemperatuur | -40℃~+75℃ (volledige output onder 50℃) | |||
| Dimensie | 106,5 mm (B) × 286 mm (D) × 41,5 mm (1U/H) | |||
| Gewicht | ≤2kg | |||
| Koelmodus | Geforceerde koeling | |||
| Vermogensfactor | ≥0,99 | |||
| THD | ≤5% | |||
| DC-uitgang | –43 ~ –58VDC, nominaal –53,5VDC, maximaal 55A | |||
| Controleur | Signaalingang | 4 AI (3 omgevingstemperatuur, 1 vochtigheid), 8 DI | ||
| Alarmuitgang | 8 droog contact | |||
| RS232 | Ja | |||
| RS485 | Ja | |||
| SNMP | Ja | |||

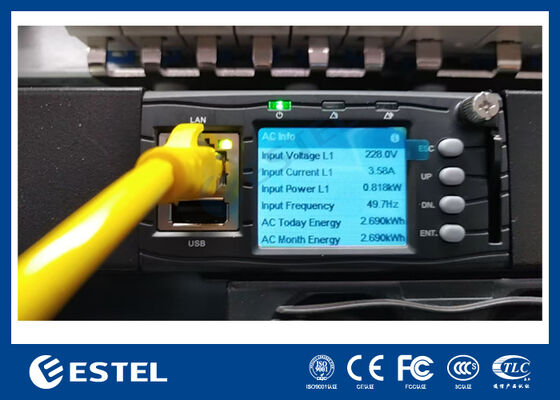

| Weergavemodus | LCD-scherm | |||
| Omgeving | Operationeel temperatuur |
-40℃ ~ +65℃ (volledige output onder 50℃) | ||
| Opslagtemperatuur | -40℃~+70℃ | |||
| Bedrijfsvochtigheid | 5%~95% (niet-condenserend) | |||
| Hoogte | 0 ~ 3000 m (als de hoogte binnen het bereik van 2000 m tot 3000 m ligt, is de maximale bedrijfssnelheid temperatuur daalt met 1℃ naarmate de hoogte met 200 meter toeneemt.) |
|||

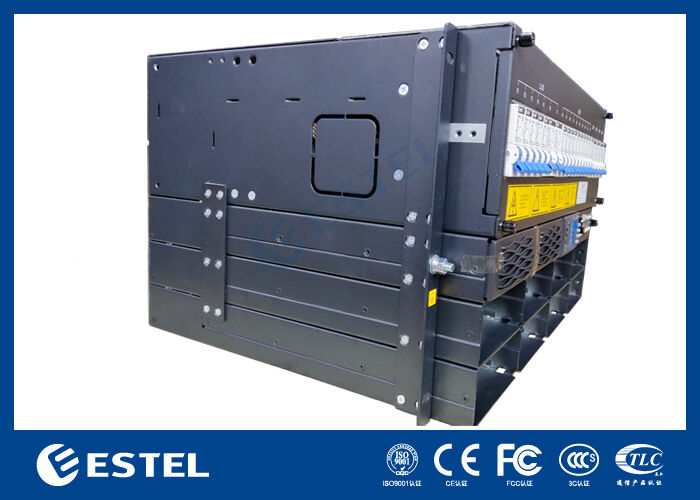

Details van 30 kW BTS Cabainet DC-voedingssysteem

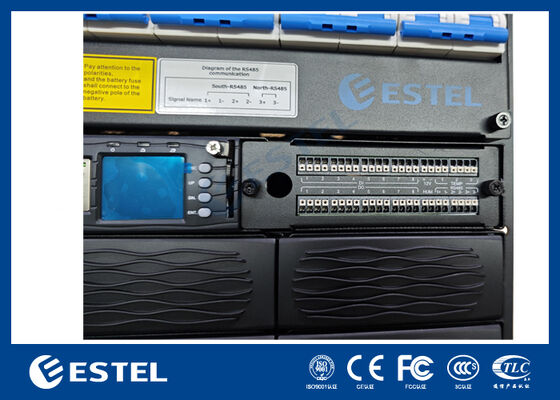

I/O-kaart van 30 kW BTS Cabainet DC-voedingssysteem
Vermogensstaten van 30 kW BTS Cabainet DC-voedingssysteem
-
