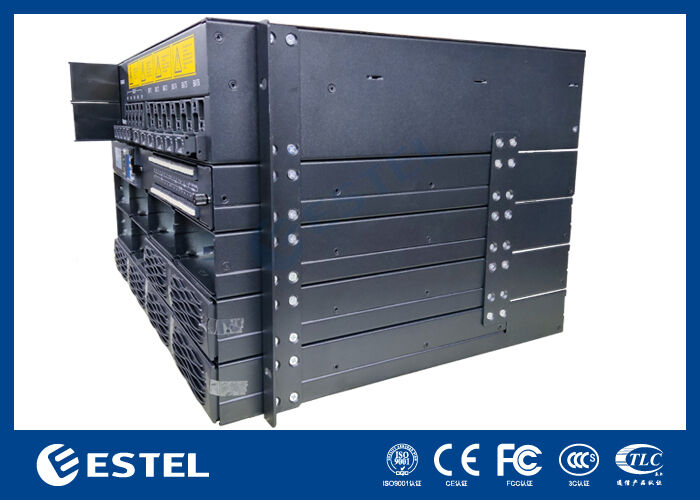

Het 6U 36kW geïntegreerde ET48600 DC Rack Power System vertegenwoordigt een compacte DC-stroomconversieoplossing van carrier-kwaliteit, op maat gemaakt voor telecommunicatiecentrales, middelgrote tot grote datacenters en industriële omgevingen die ononderbroken gelijkstroom vereisen. Het werkt op eenfasige 220 V AC zonder ingebouwde stroomonderbreker, maakt gebruik van koperen rails aan de achterkant voor de bedrading en biedt een nauwkeurig instelbare DC-uitgang variërend van –43 V tot –58 V, met een nominale instelling van –53,5 V. Met een piekvermogen van 36 kW bereikt het systeem consistent een conversie-efficiëntie van meer dan 96% over een breed belastingsspectrum, waardoor zowel de elektriciteitskosten als de koelingsbehoefte worden verlaagd.

Structuurvan ET48600 48VDC 600A Telecomvoedingssysteem

• 6U hoogte– past op standaard 19-inch racks

• Natuurlijke koeling– geen ventilatoren, stille werking, geen stofindringing

• Bekabeling boveninlaat en bovenuitlaat– Schone toegang aan de voorkant, geen vloersleuf nodig

• Onderhoud aan de voorkant en hot-swap op moduleniveau– alle service vanaf de voorkant, geen ruimte aan de achterkant nodig

• IP20-bescherming– veilig voor apparatuurruimten en schuilplaatsen binnenshuis

AC-ingangvan ET48600 48VDC 600A Telecomvoedingssysteem

• Eenfase 220VAC– geen ingebouwde stroomonderbreker

• Koperen railbedrading aan de achterkant– directe distributie voor systemen met meerdere kasten

• 45 ~ 65 Hz frequentie– generator en elektriciteitsnet compatibel

DC-uitgangvan ET48600 48VDC 600A Telecomvoedingssysteem

• -43~-58VDC-uitgang(nominaal -53,5 VDC)

• Maximaal vermogen van 36 kW– 12 x 3 kW gelijkrichtermodules

• N+1 redundantie– volledige output met 11 modules

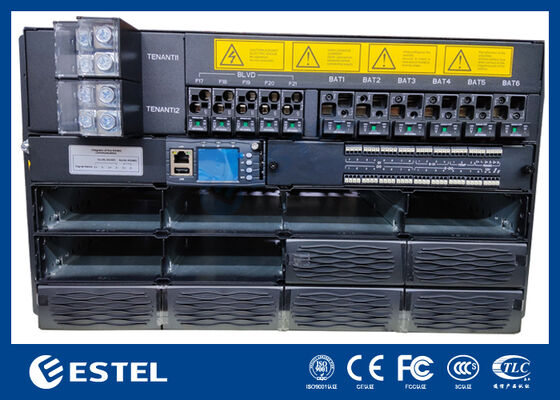

Batterij- en belastingverdelingvan ET48600 48VDC 600A Telecomvoedingssysteem

• 6 x 125A/1P batterijonderbrekers– ondersteunt maximaal 6 onafhankelijke batterijreeksen

• LLVD1 & LLVD2:300A-klemmenblokken – sluit externe uitbreidingsverdeelkasten aan

• BLVD:3 x 6A/1PN + 1 x 10A/1PN + 1 x 16A/1PN

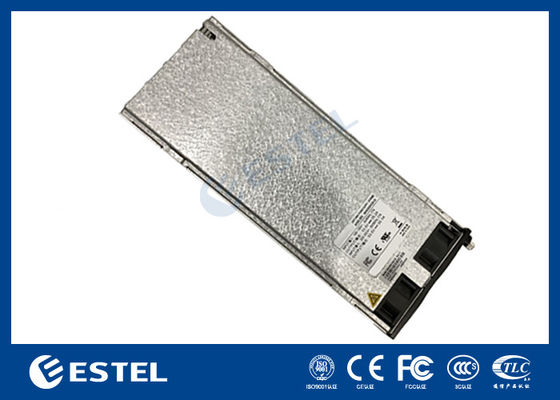

Gelijkrichtermodulevan ET48600 48VDC 600A Telecomvoedingssysteem

• 85~300VAC ultrabrede ingang– werkt door ernstige netdips

• >96% efficiëntie– lage hitte, lage bedrijfskosten

• 3000W in 1U– hoge vermogensdichtheid

• -40℃~+75℃ werking– volledige output onder 50℃

• Geforceerde koeling– onafhankelijk van de natuurlijke koeling van het chassis

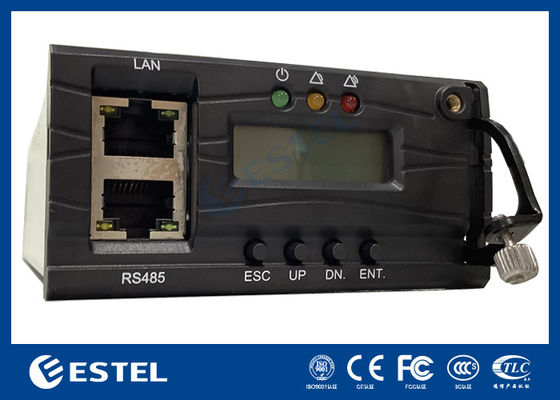

Controller en I/O-kaartvan ET48600 48VDC 600A Telecomvoedingssysteem

• 3x AI(bewaking van de omgevingstemperatuur)

• 8 x DI + 4 x E-DI– In totaal 12 digitale ingangen

• 8 x DO + 8 x E-DO– In totaal 16 alarmuitgangen

• RS485 en SNMP– beheer op afstand met dubbel protocol

• LCD-scherm– lokale status en configuratie
