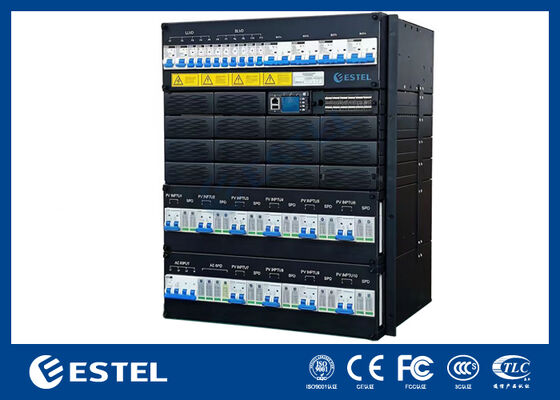

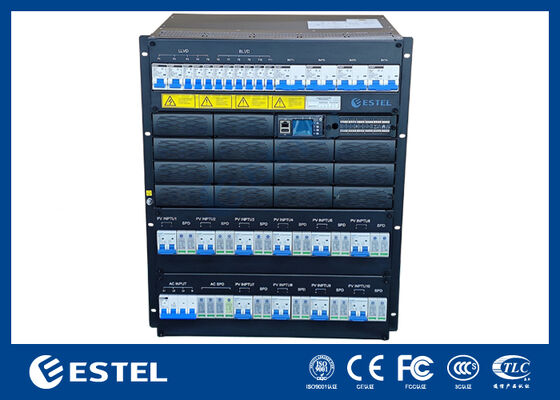

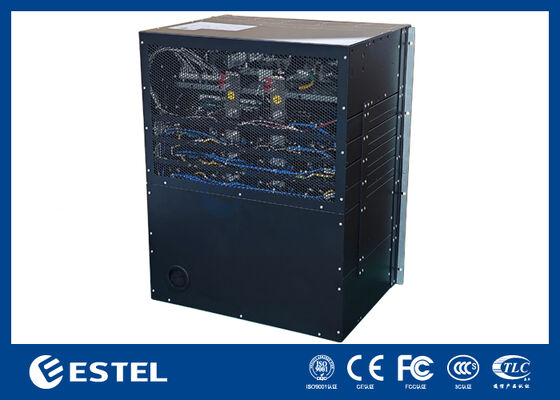

13U Hybride Energie Telecom Power Core met 30kW PV Zonne-energie en 16kW Gelijkrichter Vermogen

Hybride Energie Telecom Power Core met 30kW PV Zonne-energie en 16kW Gelijkrichter Vermogen

1. Introductie van Hybride Energie Telecom Power Core

De ET48500-H7E413 is een ingebed voedingssysteem ontworpen om -48VDC voeding te leveren aan communicatieapparatuur, met een maximale uitgangsstroom van 500A.

Het is geconfigureerd met 30kW zonnepanelen, die fotovoltaïsche energie omzetten in een stabiele 48VDC spanning. De zonnepanelen hebben een MPPT-functie, die de opbrengstspanning van het zonnepaneel kan detecteren en de spannings- en stroomwaarde kan volgen om de maximale ingangsvermogen van het paneel te bereiken en zo het gebruik van zonne-energie te maximaliseren.

Het is ook geconfigureerd met 16kW gelijkrichtermodules, die 380VAC netvoeding omzetten in een stabiele 48VDC spanning. De gelijkrichtermodule kan hoogwaardige voeding leveren aan DC-communicatieapparatuur en kan ook batterijen opladen als energieback-up.

2. Kenmerken van Hybride Energie Telecom Power Core

• AC ingangsspanning: 380VAC; Breed spanningsbereik voor elke fase: 85VAC tot 300VAC;

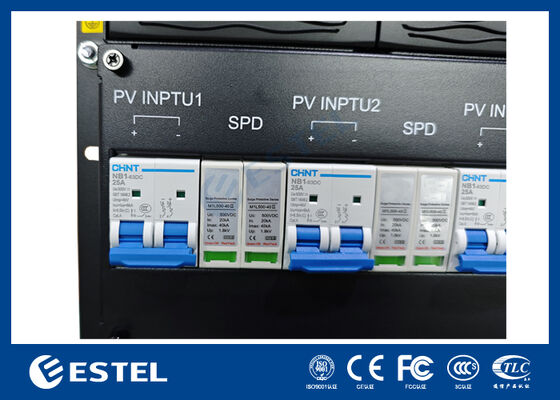

• Breed PV ingangsspanningsbereik: 120VDC tot 425VDC (Opstartspanning >160VDC);
• Uitgebreide batterijbeheerfuncties;
• Netwerkgebaseerd ontwerp, biedt 3x RS485 interfaces, 1x RJ45 interface gereserveerd;

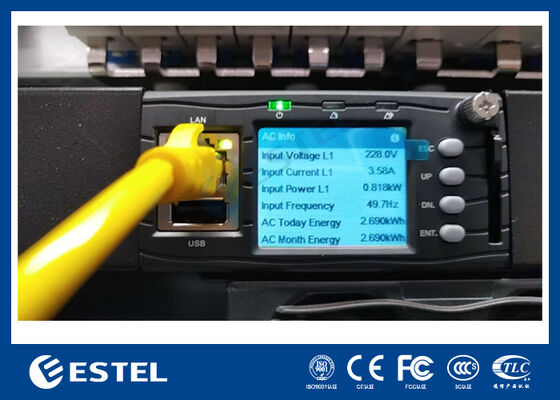

• Ondersteunt LCD-interface display en knopbediening;
• Ondersteunt hot-swap van gelijkrichtermodules en zonnepanelen;
• Arbeidsfactor van de gelijkrichtermodule is tot 0,99.

3. Systeemconfiguratie

4. Werkingsprincipes van het Systeem

1) AC Voeding

AC-stroom wordt via de AC-distributie-unit aan de gelijkrichtermodules geleverd, en de gelijkrichtermodules zetten AC-stroom om in -48VDC-stroom, die vervolgens via de DC-distributie-unit aan meerdere belastingen wordt geleverd.

2) Fotovoltaïsche Voeding

Het systeem introduceert groene zonne-energie. De PV-modules zetten zonne-energie om in -48VDC-stroom en sturen deze rechtstreeks naar de DC-distributie-unit. Bij voldoende zonlicht wordt de fotovoltaïsche energie als eerste prioriteit gebruikt om belastingen van stroom te voorzien en batterijen op te laden, wat leidt tot energiebesparing en emissiereductie.

3) Batterij Opladen & Ontladen

Wanneer de AC-voeding normaal is, leveren de gelijkrichtermodules niet alleen stroom aan de DC-belastingen, maar leveren ze ook laadstroom aan de batterijen. Tijdens een AC-stroomuitval stoppen de gelijkrichtermodules met werken en leveren de batterijen stroom aan de DC-belastingen. Nadat de AC-voeding is hersteld, beginnen de gelijkrichtermodules stroom te leveren aan de DC-belastingen en laden ze ook de batterijen op om het verbruikte vermogen aan te vullen.

4) Intelligente Monitoring en Beheer

Als het "brein" van het telecomvoedingssysteem, monitort de monitoringmodule de operationele status van verschillende componenten van het voedingssysteem in realtime en voert corresponderende intelligente controles uit. Bij afwijkingen rapporteert de monitoringmodule tijdig alarmen om de veiligheid en stabiliteit van de voeding te waarborgen.
