19 Zoll DC48V Gleichrichterlösung mit LLVD BLVD für Telekommunikation
Basis eigenschappen
Plaats van herkomst:
Shenzhen, China (vasteland)
Merknaam:
ESTEL
Certificering:
ISO9001, CE, 3C, FCC
Handelsgoederen
Minimale bestelhoeveelheid:
1
Prijs:
735-2864 usd
Betalingsvoorwaarden:
L/C, D/A, D/P, T/T, Western Union
Leveringscapaciteit:
3, 000 sets per maand
Productoverzicht
19 inch 5U DC48V rectifier oplossing met LLVD BLVD voor telecommunicatie Productoverzicht van 16kw DC48V rectifier oplossing De ET-serie 5U is een drager-grade, high-density DC power platform ontworpen om een ononderbroken werking te garanderen voor telecommunicatie centra, middelgrote tot grote ...
Productdetails
Markeren:
19-Zoll-Telekommunikations-Gleichrichterlösung
,DC48V-Gleichrichter mit LLVD BLVD
,Telecom voedingssysteem met garantie
Size:
482 mm * 350 mm * 5U (B * D * H)
Weight:
≤20kg (zonder gelijkrichters)
Input Voltage:
220VAC enkelfasig
Input Current:
63A (max.)
Output Voltage:
-48VDC (-42 tot -58VDC)
Installation:
19'' rack gemonteerd
Protection:
LLVD, BLVD
Package:
houten kist
Productbeschrijving

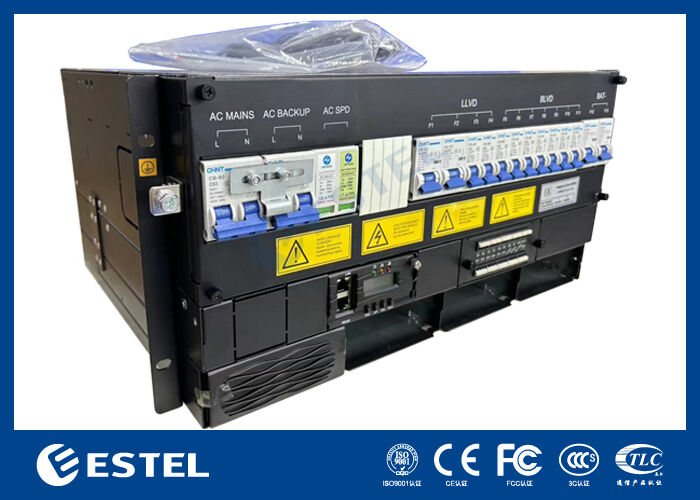

19 inch 5U DC48V rectifier oplossing met LLVD BLVD voor telecommunicatie
Productoverzicht van 16kw DC48V rectifier oplossing
De ET-serie 5U is een drager-grade, high-density DC power platform ontworpen om een ononderbroken werking te garanderen voor telecommunicatie centra, middelgrote tot grote datacenters,en industriële installatiesHet werkt met twee 220VAC-eenfasige ingangen (waarvan één als warm back-up fungeert) en levert een strak gereguleerde gelijkstroomuitgang die kan worden verstelbaar van 43V tot 58V, meestal ingesteld op 53,5V.met een maximaal vermogen van 12 kW en een conversie-efficiëntie van meer dan 96% over het normale laadbereikHet systeem verlaagt zowel het energieverbruik als de bijbehorende koelkosten.
Het systeem is ontworpen voor continuïteit van de dienstverlening en ondersteunt tot twaalf warmwisselbare 3000W-rechtstellermodules, waardoor N+1 of hogere redundantie mogelijk is.Elke module weegt minder dan 2 kg en is voorzien van een luchtkoeling, actieve vermogensfactorcorrectie (≥ 0,99), en lage totale harmonische vervorming (THDi ≤ 5%) om netcompatibiliteit en stabiele output te garanderen.Gehuisvest in een 5U 19-inch rack-montagebaar chassis met een IP20-classificatieDe achterste koperen busbars bieden een laag-impedantie, hoog-stroom verbindingspad.
Geïntegreerde gelijkstroomverdeling met LLVD en BLVD maakt prioritaire belastingverlies mogelijk, waardoor kritische batterijreserves tijdens storingen worden behouden.De geavanceerde systeemcontroller biedt uitgebreide monitoring en programmeerbare logica via 3 AIHet afstandsbeheer wordt ondersteund via RS232, RS485 en SNMP-interfaces, waardoor operators volledig zicht hebben op alarmen, prestaties en status van de rechtgever.Een LCD-scherm op het voorpaneel zorgt voor een gemakkelijke toegang en configuratie ter plaatse.
De rechtlijningsmodules leveren een betrouwbare prestatie onder extreme omstandigheden en werken zonder afkoeling in een temperatuurbereik van ¥40 °C tot +65 °C en relatieve luchtvochtigheid van 5% tot 95% (niet-condensatie).Volledige vermogen wordt gehandhaafd op hoogtes tot 3000 meter.De ET-serie biedt een toekomstgereed DC-krachtbasis voor opdrachtkritieke toepassingen waarbij stilstand niet mogelijk is.
Specificatievan 16 kW DC48V rectifier oplossing
| Type | Telecomrectificatiesysteem | |||
| Systemen | Afmeting | 482.0W) *350.0(D) *5U(H) | ||
| Gewicht | ≤ 20 kg (zonder rechtgevers) | |||
| Koelstand | Natuurlijke koeling | |||
| Installatie-modus | Geïnstalleerd op een rek van 19 inch | |||
| Kabelmodus | Hoogste inlaat en bovenste uitlaat | |||
| Onderhoudsstand | Onderhoud aan de voorzijde, wijziging van de kwaliteit van de ondersteuningsmodule | |||
| Beschermingsniveau | IP20 | |||
| Airconditioning Distributie |
Invoermodus |
eenfasige 220VAC | ||
| Invoerbreker | 2*63A 1P, (één voor back-up) | |||
| Invoerfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |||
| SPD | 20/40KA, 8/20us | |||
| D.C. Distributie |
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | ||
|
Outputcapaciteit (Maximun)
|
12kw ((4*3kw, N+1 redundantie) | |||
|
Batterijbreker
|
2*125A 1P schakelaar | |||
| Verzorgingsbreker |
LLVD: 2*80A/1P+2*63A/1P BLVD: 1*63A/1P+2*32A/1P+4*16A/1P |
|||
| Rectifier-module | Inlaatspanning | 85VAC ∼ 300VAC, nominale 220VAC | ||
| Efficiëntie | > 96% | |||
| Nominaal vermogen | 3000W ((176~300VAC) | |||
| Werktemperatuur | -40°C~+75°C ((voluitvoer onder 50°C) | |||
| Afmeting | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |||
| Gewicht | ≤ 2 kg | |||
| Koelstand | Gedwongen koelen | |||
| Vermogensfactor | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| DC-uitgang | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A | |||
| Controller | Signalinvoer | 3 AI ((3 omgevingstemperatuur), 7 DI | ||
| Alarmuitgang | 6 droog contact | |||
| RS232 | Ondersteund | |||
| RS485 | Ondersteund, 2*RS485 | |||
| SNMP | Ondersteund | |||
| Afbeeldingsmodus | LCD | |||
| Milieu | Werken temperatuur |
-40 °C ~ +65 °C (voluitgang onder 50 °C) | ||
| Bergingstemperatuur | -40°C~+70°C | |||
| Werkvochtigheid | 5% ~ 95% ((niet-condenserend) | |||
| Hoogte | 0~3000 m(Als de hoogte tussen 2000 en 3000 m ligt, moet de maximale werkingshoogte De temperatuur daalt met 1°C naarmate de hoogte met 200m toeneemt.) |
|||

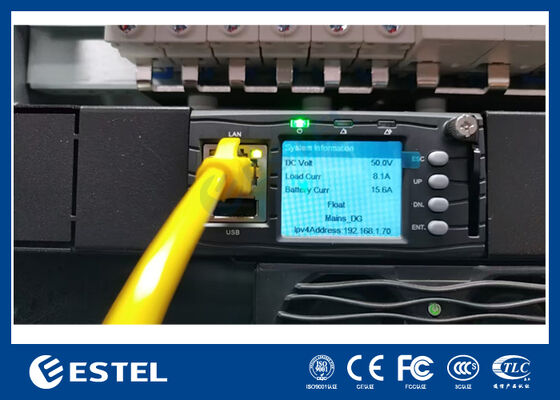

Status van 16kw DC48V rectifier oplossing

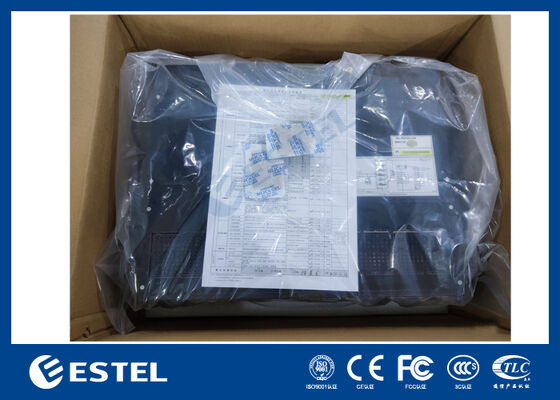

Pakket van 16 kW DC48V rectifier oplossing
