48V90A 94% Compac DC Smart Power Supply Solution voor telecommunicatie-infrastructuur
Productdetails
48V90A telecom-stroomtoevoer
,94% efficiënte gelijkstroomoplossing
,compact telecominfrastructuur-energiesysteem
48V90A94% Compac DC Smart Power Supply-oplossing voor telecommunicatiedatacenters
ProductoverzichtvanDC48V 90A voedingssysteem
De gelijkrichter uit de ET-serie is een DC48V 90A voedingssysteem dat werkt op 48V, ontworpen om een betrouwbare stroomverdeling te garanderen voor telecommunicatie-infrastructuur, datacenters en industriële toepassingen waar een ononderbroken werking van cruciaal belang is. Het werkt vanuit een enkelfasige ingang van 220 V AC en levert een strak geregelde DC-uitgang variërend van –43 V DC tot –58 V DC, met een nominale waarde van –53,5 V DC. Met een conversie-efficiëntie van meer dan 94%, zelfs bij volledige belasting, is dit systeem ideaal voor energie-efficiënte installaties met hoge dichtheid.
Ontworpen voor continu gebruik met modulaire flexibiliteit
Het systeem is ontworpen met redundantie in het achterhoofd en ondersteunt maximaal drie hot-swappable gelijkrichtermodules van 1740 W in een N+1-configuratie. Elke module weegt minder dan 1,5 kg en maakt gebruik van geforceerde luchtkoeling voor consistent thermisch beheer. Met geavanceerde powerfactorcorrectie (≥0,99) en lage totale harmonische vervorming (THDi ≤5%) zorgt dit voor een schoon uitgangsvermogen en wordt de belasting van stroomopwaartse apparatuur geminimaliseerd. De unit is gehuisvest in een 2U, 19-inch rack-monteerbaar chassis met IP20-classificatie, waardoor onderhoud aan de voorzijde en gemakkelijke kabelgeleiding aan de bovenzijde mogelijk zijn.
Specificatie van DC48V 90A gelijkrichtersysteem
| Type | Telecom DC48V stroomverdeeleenheid | |||
| Algemeen | Maat | 482 mm * 350 mm * 2U (breedte * diepte * hoogte) | ||
| Gewicht | ≤11kg (exclusief gelijkrichters) | |||
| Koelmethode | Natuurlijke koeling | |||
| Installatiemethode | 19-inch rackgemonteerd | |||
| Bekabelingsmodus | Inlaat en uitlaat vanaf de bovenkant | |||
| Onderhoudsmodus | Ondersteun vanaf de voorkant de wijziging van de modulegraad | |||
| Beschermingsgraad | IP20 | |||
| AC-ingang |
Spanning |
Eenfasig 220VAC | ||
| MCB | 1 x 40A 2P | |||
| Frequentie | 45Hz tot 65Hz, nominale waarde: 50Hz/60Hz | |||
| gelijkstroom Verdeling |
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | ||
|
Uitgangsstroom (max)
|
90A | |||
|
Batterij breker
|
1 x 63A 1P | |||
| BLVD |
2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P |
|||
| Gelijkrichtermodule | Ingangsspanning | 85VAC ~ 300VAC, nominaal 220VAC | ||
| Efficiëntie | >94% | |||
| Nominaal vermogen | 1740W(176~300VAC) | |||
| Werktemperatuur | -40℃~+75℃ (volledige output onder 50℃) | |||
| Dimensie | 106,5 mm (B) × 286 mm (D) × 41,5 mm (1U/H) | |||
| Gewicht | ≤kg | |||
| Koelmodus | Geforceerde koeling | |||
| Vermogensfactor | ≥0,99 | |||
| THD | ≤5% | |||
| DC-uitgang | –43 ~ –58VDC, nominaal –53,5VDC, maximaal 55A | |||
| Controleur | Signaalinvoerpoort | 2 x AI (2 omgevingstemperaturen), 8 x DI | ||
| Alarmuitgangspoort | 2 x droog contact | |||
| Communicatie poort | RS485, SNMP | |||
| LCD-scherm | Ondersteund | |||
| Omgeving | Operationeel temperatuur |
-40℃ ~ +65℃ (volledige output onder 50℃) | ||
| Opslagtemperatuur | -40℃~+70℃ | |||
| Bedrijfsvochtigheid | 5%~95% (niet-condenserend) | |||
| Hoogte | 0 ~ 3000 m (als de hoogte binnen het bereik van 2000 m tot 3000 m ligt, is de maximale bedrijfssnelheid temperatuur daalt met 1℃ naarmate de hoogte met 200 meter toeneemt.) |
|||

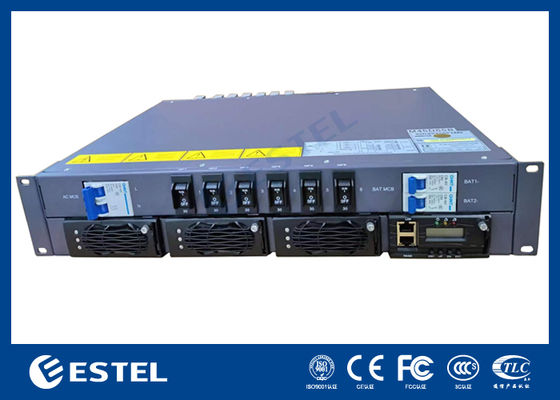

Vooraanzicht van DC48V 90A gelijkrichtersysteem

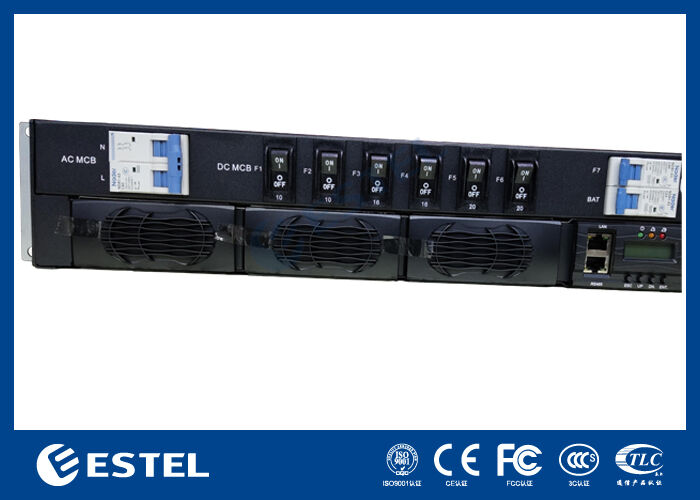

Vooraanzicht van DC48V 90A gelijkrichtersysteem

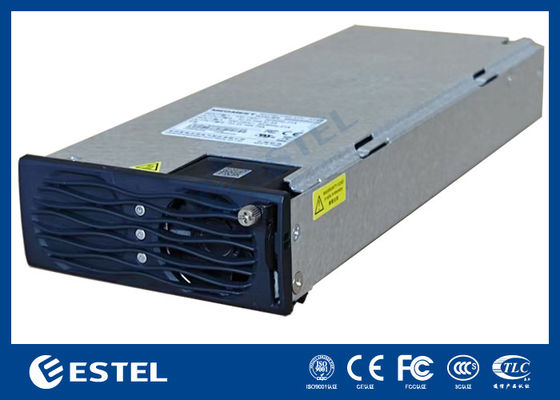

Gelijkrichtermodule van DC48V 90A voedingssysteem
-
