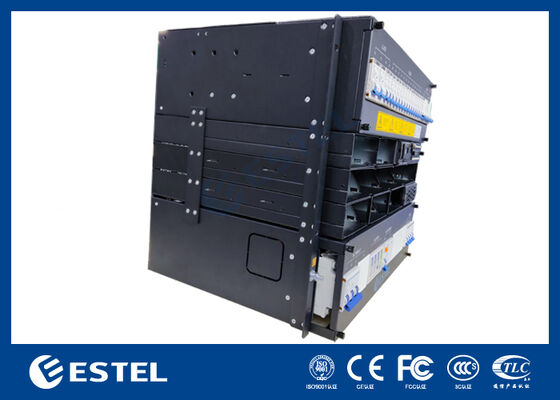

30kw 9U Rack Gemonteerd Intelligent Telecom Rectifier Stroomdistributiesysteem met LLVD BLVD
Productdetails
30kw rack gemonteerde telecom rectifier
,intelligent telecom stroomdistributiesysteem
,LLVD BLVD telecom energiesysteem
30kw 9U Rack gemonteerd Intelligent Telecom Rectifier Power Distribution System met LLVD BLVD
Productoverzicht van 30kw 9U 19' rack gemonteerd telecom rectifier systeem
Het 30 kW DC48V rechtgeversysteem is een krachtoplossing met een hoog vermogen die is ontworpen om ononderbroken gelijkstroom te garanderen voor telecommunicatie, datacenters en kritieke industriële processen.met een vermogen van niet meer dan 50 W, produceert het een nauwkeurig gereguleerde gelijkstroomuitgang, verstelbaar van ¥43 VDC tot ¥58 VDC, met een nominale instellingswaarde van ¥53,5 VDC.het is uitzonderlijk geschikt voor energie-geoptimaliseerde, uitrusting met een hoge dichtheid.

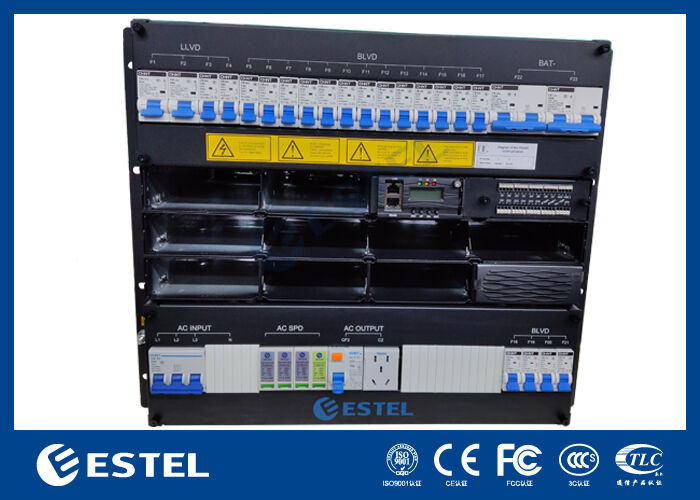

Het geïntegreerde distributiepaneel bevat zowel LLVD-functies (Limited Load Voltage Disconnect) als BLVD-functies (Battery Low Voltage Disconnect) voor intelligent en flexibel belastingbeheer.Het systeem wordt beheerd door een geavanceerde boordcontroller met uitgebreide monitoring- en configuratieoptiesHet beschikt over 3 ingangen voor omgevingstemperatuur sensoren, 7 digitale ingangen voor externe statusmonitoring en 6 programmeerbare relay-uitgangen met droog contact voor een uitgebreid alarmmanagement.Remote surveillance wordt ondersteund via RS485 en SNMP-interfaces, terwijl een intuïtief LCD-scherm aan de voorzijde een handige lokale configuratie en realtime statuscontroles mogelijk maakt.
AC Input Specvan 30 kW 9U 19' Rack-montage Telecom Rectifier System
-
Spanning:driefasige 380VAC
-
MCB:1 x 63A 3P+N
-
AC-uitgang:25A 1P voor stopcontact
-
Frequentie:een vermogen van niet meer dan 50 kHz,
-
SPD:20kA/40kA, 8/20μs
DC-verspreidingsspecificatievan 30 kW 9U 19' Rack-montage Telecom Rectifier System
-
Uitgangsspanning:-43 tot en met -58VDC (gegradeerde -53,5VDC)
-
Maximale capaciteit:30kW (10 x 3kW modules, N+1 redundantie)
-
Batterijonderbreker:2 x 125A 1P
LLVD:
-
2 x 80A/1P + 2 x 63A/1P
BLVD 1:
-
1 x 63A/1P + 12 x 32A/1P
BLVD 2:
-
2 x 32A/1P + 2 x 16A/1P

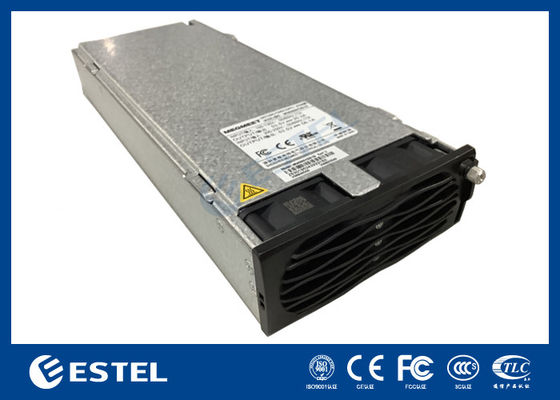

Rectifier-modulevan 30 kW 9U 19' Rack-montage Telecom Rectifier System
-
Inlaatspanning:85VAC ~ 300VAC (nominale 220VAC)
-
Efficiëntie:> 96%
-
Nominaal vermogen:3000 W (176 ~ 300 VAC)
Specificatievan 30 kW 9U 19' Rack-montage Telecom Rectifier System
| Type | Telecom DC48V-verspreidingseenheid | |||
| Algemeen | Grootte | 482mm*350mm*2U ((Breedte*diepte*hoogte) | ||
| Gewicht | ≤ 11 kg (exclusief rectificatoren) | |||
| Koelmethode | Natuurlijke koeling | |||
| Installatiemethode | met een breedte van niet meer dan 20 mm | |||
| Kabelmodus | Inlaat- en uitlaat van bovenaf | |||
| Onderhoudsstand | Van de voorzijde, ondersteuning module graad verandering | |||
| Beschermingsgraad | IP20 | |||
| AC-invoer |
Spanning |
driefasige 380VAC | ||
| MCB | 1 x 63A 3P+N | |||
| AC-uitgang | 25A 1P, voor stopcontact | |||
| Frequentie. | 45 Hz tot 65 Hz, nominale waarde: 50 Hz/60 Hz | |||
| SPD | 20KA/40KA, 8/20μs | |||
| D.C. Distributie |
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | ||
|
Outputcapaciteit (Maximun)
|
30kw ((10 x 3kw, ondersteunt N+1 redundantie) | |||
|
Batterijbreker
|
2 x 125A 1P | |||
| LLVD | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||
| Rectifier-module | Inlaatspanning | 85VAC ∼ 300VAC, nominale 220VAC | ||
| Efficiëntie | > 96% | |||
| Nominaal vermogen | 3000W ((176~300VAC) | |||
| Werktemperatuur | -40°C~+75°C ((volledige prestaties onder 50°C) | |||
| Afmeting | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |||
| Gewicht | ≤ 2 kg | |||
| Koelstand | Gedwongen koelen | |||
| Vermogensfactor | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| DC-uitgang | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A | |||
| Controller | Model | MC2900 | ||
| Signalinvoerpoort | 3 x AI ((2 omgevingstemperatuur, 1 batterijtemperatuur), 7 x DI | |||
| Alarm-uitgangspoort | 6 x droog contact | |||
| Communicatiepoort | RS485, LAN | |||
| LCD-scherm | Ondersteund | |||
| Milieu | Werken temperatuur |
-40 °C ~ +65 °C (voluitgang onder 50 °C) | ||
| Bergingstemperatuur | -40°C~+70°C | |||
| Werkvochtigheid | 5% ~ 95% ((niet-condenserend) | |||
| Hoogte | 0~3000 m(Als de hoogte tussen 2000 en 3000 m ligt, moet de maximale werkingshoogte De temperatuur daalt met 1°C naarmate de hoogte met 200m toeneemt.) |
|||

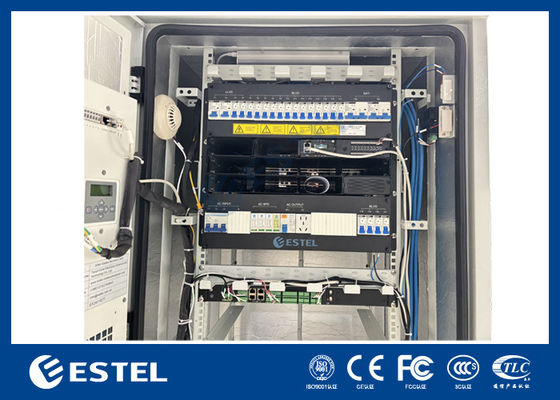

Installatie van 30 kW 9U 19' Rack-montage Telecom Rectifier System
-
