5U Industrial Intelligent Telecom Rectifier Solution AC tot DC48V met afstandsbediening
Productdetails
5U industriële telecomrectificator
,AC tot DC48V telecomvermogen
,telecomrectificator voor remote management
5U Industrial Intelligent Telecom Rectifier Solution AC tot DC48V met afstandsbediening
Productoverzicht van 5U 18kW Intelligent Telecom Rectifier
Het 18kW DC48V rechtgeversysteem levert robuust en ononderbroken gelijkstroom dat is ontworpen voor telecommunicatie, datacenters en industriële activiteiten waar de beschikbaarheid van het systeem niet onderhandelbaar is.met een vermogen van niet meer dan 50 W, levert het een stabiele en verstelbare gelijkstroomuitgang van ¥43 VDC tot ¥58 VDC, nominaal ingesteld op ¥53,5 VDC.De geavanceerde vermogen omzettingstechnologie bereikt een efficiëntie van meer dan 96% in het hele laadbereik., waardoor het optimaal geschikt is voor energiegevoelige installaties met beperkte ruimte.
AC-invoersectievan 5U 18kW Intelligent Telecom Rectifier
-
Spanning:380VAC driefasig
-
MCB:1 x 63A 3P+N schakelaar
-
Frequentie:een vermogen van niet meer dan 50 kHz,
-
SPD:Klasse C, 20kA/40kA, 8/20μs
DC-distributiesectievan 5U 18kW Intelligent Telecom Rectifier
-
Uitgangsspanning:-43 tot en met -58VDC (gegradeerde -53,5VDC)
-
Maximale capaciteit:18kW (6 x 3kW modules, N+1 redundantie)
-
Batterijonderbreker:2 x 125A/1P
-
LLVD:3 x 63A/1P + 2 x 40A/1P + 2 x 32A/1P
-
BLVD:2 x 16A/1P + 2 x 10A/1P + 2 x 6A/1P
Toepassingsscenario'svan 5U 18kW Intelligent Telecom Rectifier
-
Grote 5G-macrobasisstations
-
Telecombureaus en -beurzen
-
Industriële productiefaciliteiten
-
Back-up-energiesystemen voor datacenters
-
Communicatiehutten voor onderstations
-
Telecom- en IT-ruimtes van ziekenhuizen
-
Infrastructuur voor luchthavencommunicatie
-
Spoorwegsignalisatiesystemen
Specificatievan 5U 18kW Intelligent Telecom Rectifier
| Type | 18 kW DC48V rectifier systeem | |||
| Algemeen | Grootte | 482mm*350mm*5U ((Breedte*diepte*hoogte) | ||
| Gewicht | ≤ 21 kg (exclusief rectificatoren) | |||
| Koelmethode | Natuurlijke koeling | |||
| Installatie | met een breedte van niet meer dan 20 mm | |||
| Kabelmodus | In en uit van boven | |||
| Onderhoudsstand | Van de voorzijde, ondersteuning module graad verandering | |||
| Beschermingsgraad | IP20 | |||
| AC-invoer |
Spanning |
380VAC driefasig | ||
| MCB | 1 x 63A 3P+N schakelaar | |||
| Frequentie. | 45 Hz tot 65 Hz, nominale waarde: 50 Hz/60 Hz | |||
| SPD | Graad C, 20KA/40KA, 8/20μs | |||
| D.C. Distributie |
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | ||
|
Outputcapaciteit (Maximun)
|
18kw ((6 x 3kw, ondersteunt N+1 redundantie) | |||
|
Batterijbreker
|
2 x 125A 1P | |||
| LLVD | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| BLVD |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| Rectifier-module | Inlaatspanning | 85VAC tot 300VAC, nominale 220VAC | ||
| Efficiëntie | > 96% | |||
| Nominaal vermogen | 3000W ((176 tot 300VAC) | |||
| Werktemperatuur | -40°C~+75°C ((volledige prestaties onder 50°C) | |||
| Afmeting | 106.5mm(W) × 286mm(D) × 41,5mm ((hoogte 1U) | |||
| Gewicht | ≤ 2 kg | |||
| Koelstand | Gedwongen koelen | |||
| Vermogensfactor | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| DC-uitgang | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A | |||
| Controller | Model | MC2900 | ||
| Signalinvoerpoort | 3 AI ((2 batterijtemperatuur, 1 omgeving), 7 DI | |||
| Alarm-uitgangspoort | 6 droog contact | |||
| Communicatiepoort | 1*RS485, 1*LAN | |||
| Situatie weergeven | LCD | |||
| Milieu | Werken temperatuur |
-40 °C ~ +65 °C (voluitgang onder 50 °C) | ||
| Bergingstemperatuur | -40°C~+70°C | |||
| Werkvochtigheid | 5% ~ 95% ((niet-condenserend) | |||
| Hoogte | 0~3000 m(Als de hoogte tussen 2000 en 3000 m ligt, moet de maximale werkingshoogte De temperatuur daalt met 1°C naarmate de hoogte met 200m toeneemt.) |
|||

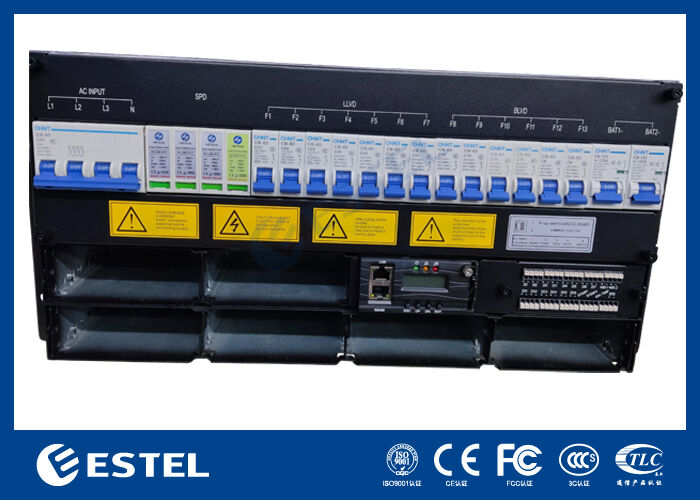

Detailof 5U 18kW Intelligente telecomrectificator
-
