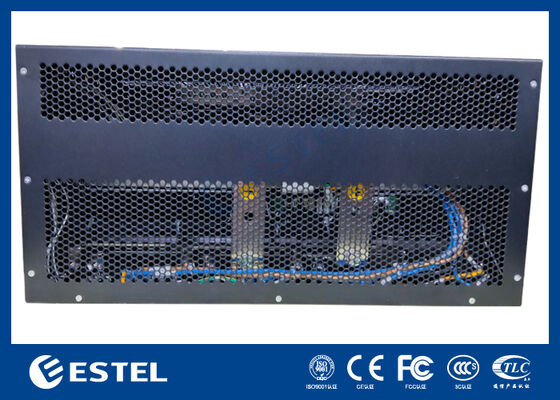

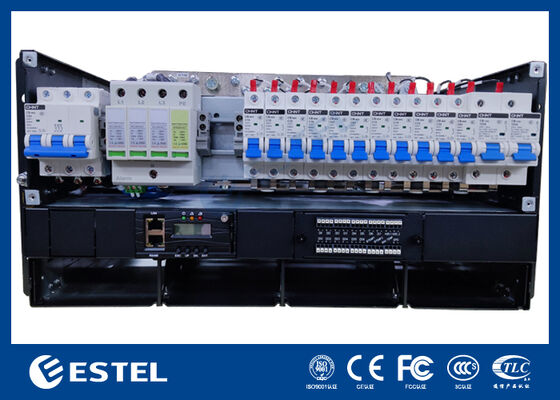

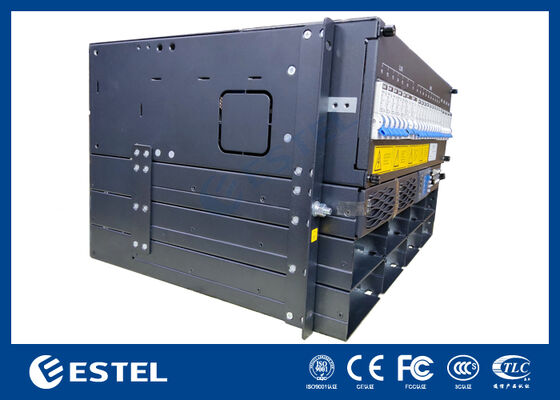

4U Compact DC-strömsystem Utgång för telekomnätverk och kommunikationsinfrastruktur
Productdetails
4U kompakt telekomlikriktarsystem
,DC-energiesysteem voor telecomnetwerken
,strömförsörjning för kommunikationsinfrastruktur
4U Compact DC Power System Output voor telecomnetwerken en communicatie-infrastructuur
Productbeschrijving 4U Compact DC Power System
De ET48100-G5F24 is een hoogwaardig 4U gelijkstroomsysteem dat betrouwbare en efficiënte stroom levert voor kritieke telecom- en communicatie-infrastructuur.Met een breed AC-invoerspanningsbereik (85-200VAC) en een robuust rendement van meer dan 96%Het front-access-ontwerp zorgt voor een gemakkelijke installatie en onderhoud.Terwijl de warmwisselbare rechtgever en controllermodules minimale stilstandtijd voor reparaties garanderenIntelligente batterijbeheer verlengt ook de levensduur van de batterij, waardoor het een slimme keuze is voor langdurige werking.
Belangrijkste kenmerken 4U Compact DC Power System
4U compact ontwerp voor ruimtebesparing en lagere installatiekosten
Beheer van kabels voor voorkanttoegang voor gemakkelijke installatie en onderhoud
Ondersteunt een breed invoerspanningsbereik (85-200VAC), aanpasbaar aan verschillende netomstandigheden
Modules voor warmverwisselbare rechtstellers en regelaars voor snel onderhoud zonder stilstand van het systeem
Geavanceerd batterijbeheer om een lange levensduur en efficiënt gebruik te garanderen
Meerdere communicatiepoorten (LAN, RS485, SNMP) voor flexibele afstandsbewaking en -beheer
Technische specificaties
|
Systemen |
|
|
Afmetingen |
482.0(W) x 250.6(D) x 4U(H) |
|
Gewicht |
18 kg (zonder rechtlijners) |
|
Koelstand |
Natuurlijke koeling |
|
Installatie |
met een breedte van niet meer dan 50 mm |
|
AC-invoer |
220VAC, enkelfasig |
|
AC-verdeling |
|
|
Inputcapaciteit |
62A/2P |
|
Invoerfrequentie |
45-65 Hz (50/60 Hz) |
|
AC SPD |
20kA, 40kA, 8/20μs |
|
Uitgangsspanning |
-42~58VDC, nominale: -52,5VDC |
|
Maximale capaciteit |
6 kW (2 x 2 kW rechtlijners) |
|
Rectificator |
|
|
Nominaal vermogen |
2000W (176-200VAC) |
|
Werktemperatuur |
-40°C tot +75°C (volbelasting onder 50°C) |
|
Koelstand |
Gedwongen koelen |
|
Afmetingen |
106.5mm(W) x 286mm(D) x 41,5mm(H) (1U) |
|
Controller |
|
|
Communicatiehavens |
LAN, RS485, SNMP |
|
Afbeeldingsmodus |
LCD |
|
Werktemperatuur |
-40°C tot +70°C |
|
Bergingstemperatuur |
-40°C tot +70°C |
|
Werkvochtigheid |
5% tot 95% (niet-condenserend) |
Operatierichtlijnen
Installatie:
Installeer de ET48100-G5F24 in een 19 inch rek of in een geschikte kast.
Sluit de wisselstroominvoer aan op een stabiele 220 VAC-eenfasige voedingsbron en controleer of de voedingsbron voldoet aan het invoerspanningsbereik van 85-200 VAC.
Kabelverbindingen:
Zorg ervoor dat de wisselstroom, de batterij en de bedrading veilig en goed zijn aangesloten.
Voor batterijverbindingen moet de correcte polariteit en de juiste waarde worden bepaald (2 x 125A batterijbrekers) om elektrische gevaren te voorkomen.
Bewaking en besturing op afstand:
Gebruik de LAN, RS485 of SNMP-communicatiepoorten om het systeem aan te sluiten op een afstandsbewakingssysteem. Dit stelt u in staat om de prestaties te controleren, waarschuwingen te ontvangen en op afstand problemen op te lossen,het minimaliseren van de noodzaak van interventies ter plaatse.
Het systeem is compatibel met industriestandaard monitoringsoftware, die kan helpen bij het bijhouden van stroomverbruik, batterijstatus en eventuele problemen.
met een vermogen van meer dan 10 W;
Voor onderhoud of vervanging kunnen de rechtlijner- en regelaarmodules worden verwisseld terwijl het systeem actief is.Verwijder gewoon de defecte module en vervang hem door een nieuwe zonder het hele systeem uit te zetten.Dit zorgt voor een continue werking met minimale stilstand.
Omgevingsvoorwaarden:
Het systeem werkt binnen een temperatuurbereik van -40 °C tot +75 °C (onder de 50 °C bij volle kracht), dus zorg ervoor dat de bedrijfsomgeving binnen dit bereik blijft om oververhitting te voorkomen.
Houd de luchtvochtigheid tussen 5% en 95% (niet-condenseren) om vochtproblemen te voorkomen.
-
