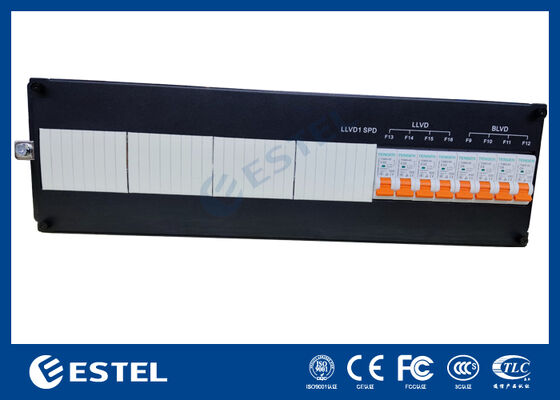

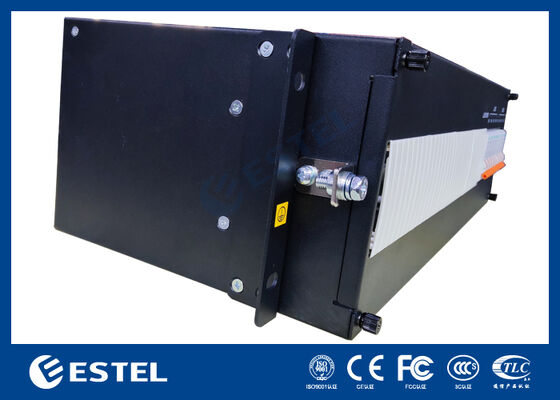

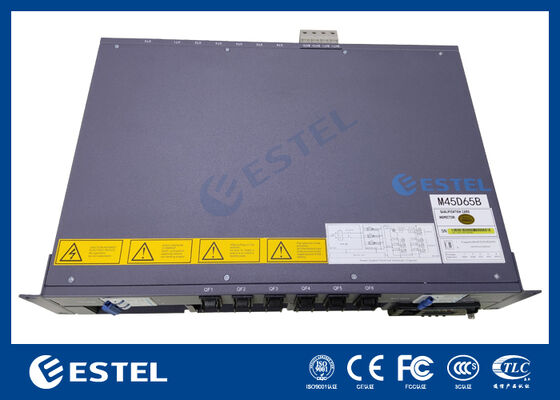

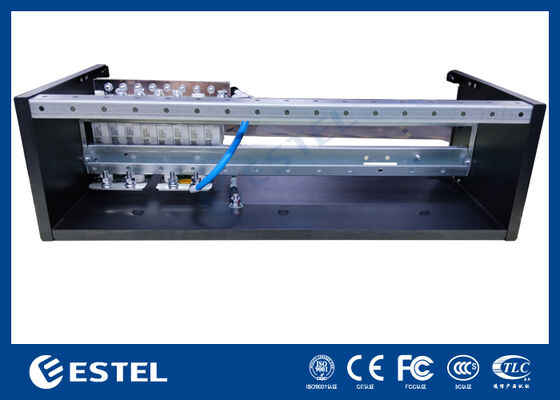

10U gelijkstroomsysteem voor telecomcentrale en industriële stroomtoepassingen met modulaire rechtgever
Productdetails
10U telecom DC-energiesysteem
,modulair rechtgeversysteem
,industriële stroomvoorziening
10U DC-voedingssysteem voor centrale en industriële telecomtoepassingen met modulaire gelijkrichter
Productoverzicht 10U DC-voedingssysteem
Een nieuw -48V DC-voedingssysteem met hoge capaciteit, ontwikkeld voor middelgrote tot grote telecom-stroomtoepassingen die een hogere uitgangsstroom, sterkere distributiecapaciteit en grotere redundantie vereisen. Dit systeem is ontworpen voor centrale kantoren, regionale aggregatielocaties, grote draadloze hubs, edge-datacenters, industriële besturingsnetwerken en communicatieruimten voor nutsvoorzieningen en biedt een stabiele DC-voeding voor kritieke netwerkapparatuur onder veeleisende bedrijfsomstandigheden.
Het systeem is gebouwd op een robuust 10U rack-mount platform en integreert hoogefficiënte gelijkrichtermodules, intelligente monitoring, batterijbeheer, AC/DC-distributie en foutbeveiliging in één gecentraliseerde voedingsarchitectuur. Het is bedoeld voor klanten die niet alleen behoefte hebben aan stroomconversie, maar aan een compleet telecom-energieplatform dat groei op lange termijn, eenvoudiger onderhoud en gecentraliseerd toezicht ondersteunt.
Wat dit model anders maakt
Hogere capaciteit voor grotere netwerkbelastingen
Dit systeem is ontworpen voor installaties waar conventionele kleine DC-planken niet langer voldoende zijn. Met een vermogen tot 24 kW kan het een groter aantal telecom-, transmissie-, routing-, schakel- en industriële communicatie-apparaten ondersteunen vanaf één gecentraliseerd platform.
Redundantie voor bedrijfskritieke locaties
Het gelijkrichtergedeelte kan worden geconfigureerd met N+1-redundantie, wat betekent dat het systeem kan blijven werken, zelfs als één voedingsmodule uitvalt. Deze functie is vooral belangrijk voor telecom-backbone, transportnetwerken en kritische controleomgevingen waar downtime kostbaar is.
Distributie en bescherming op één platform
In plaats van te vertrouwen op meerdere externe verdeelkasten, kan het systeem batterijtoegang, DC-aftakkingsbescherming, AC-ingangsbeheer en alarmsignalering in één rackunit integreren, waardoor de gehele stroomarchitectuur op de locatie wordt vereenvoudigd.
Intelligente zichtbaarheid voor O&M-teams
De controller houdt voortdurend toezicht op spanning, stroom, batterijconditie, temperatuur, ventilatorwerking, modulestatus en actieve alarmen. In combinatie met communicatie-interfaces op afstand helpt het systeem operators de snelheid van het oplossen van problemen te verbeteren en de onderhoudswerklast te verminderen.
Gedetailleerde technische specificaties 10U DC-voedingssysteem
AC-ingangskarakteristieken
|
Parameter |
Specificatie |
|
Ingangsspanningsbereik |
120–300 V AC |
|
Nominale spanning |
220 V wisselstroom |
|
Frequentiebereik |
45-65 Hz |
|
Invoercapaciteit |
≤160 A |
|
Machtsfactor |
≥0,99 |
|
THD |
≤5% |
|
AC-zijbescherming |
Overspanning, onderspanning, overspanning, abnormaal fase-/ingangsalarm |
Kenmerken DC-uitgang
|
Parameter |
Specificatie |
|
Nominale spanning |
-48 V gelijkstroom |
|
Instelbaar spanningsbereik |
-42V tot -58V gelijkstroom |
|
Maximaal uitgangsvermogen |
24 kW |
|
Maximale uitgangsstroom |
500 A |
|
Gelijkrichtermodulewaarde |
3 kW per module |
|
Gelijkrichtercapaciteit |
Maximaal 8 modules |
|
Redundantiemodus |
N+1 ondersteund |
|
Nauwkeurigheid spanningsregeling |
≤±0,5% |
|
Dynamische respons |
Snelle belastingsreactie bij wijzigingen in telecomapparatuur |
|
Efficiëntie |
≥96% |
Batterijbeheer
|
Parameter |
Specificatie |
|
Functies voor het opladen van de batterij |
Float, boost, egalisatie |
|
Ondersteuning voor batterijstrings |
2–4 snaren optioneel |
|
Batterijbescherming |
LVD, overstroom, bescherming tegen omgekeerde polariteit |
|
Batterijbewaking |
Optionele stroom-/temperatuurdetectie |
|
Batterijcompensatie |
Temperatuurcompensatie ondersteund |
DC-distributie
|
Parameter |
Specificatie |
|
Takken laden |
Aanpasbare MCB-/zekeringaftakkingsconfiguratie |
|
Batterijtakken |
Aanpasbaar |
|
Takbescherming |
Onafhankelijke takisolatie en bescherming |
|
Alarmcontacten |
Droge contactuitgang beschikbaar |
|
Distributie-indeling |
Geïntegreerde DC-distributie met toegang aan de voorzijde |
Toezicht & Communicatie
|
Parameter |
Specificatie |
|
Controleur |
Geavanceerde digitale telecom-stroomcontroller |
|
Weergave |
LCD-display met statusinterface |
|
Communicatiepoorten |
Ethernet / RS485 / KAN |
|
Protocolopties |
SNMP / Modbus / webinterface |
|
Artikelen bewaken |
AC-ingang, DC-uitgang, batterijstatus, modulestatus, alarmen, temperatuur, ventilatorstatus |
|
Gebeurtenisregistratie |
Ondersteund |
|
Alarmmelding op afstand |
Ondersteund |
Omgevingsspecificaties
|
Parameter |
Specificatie |
|
Bedrijfstemperatuur |
-25°C tot +65°C |
|
Opslagtemperatuur |
-40°C tot +75°C |
|
Relatieve vochtigheid |
5%–95% (niet-condenserend) |
|
Hoogte |
Tot 3000 m (derating kan van toepassing zijn) |
|
Geluidsniveau |
≤65 dB |
-
