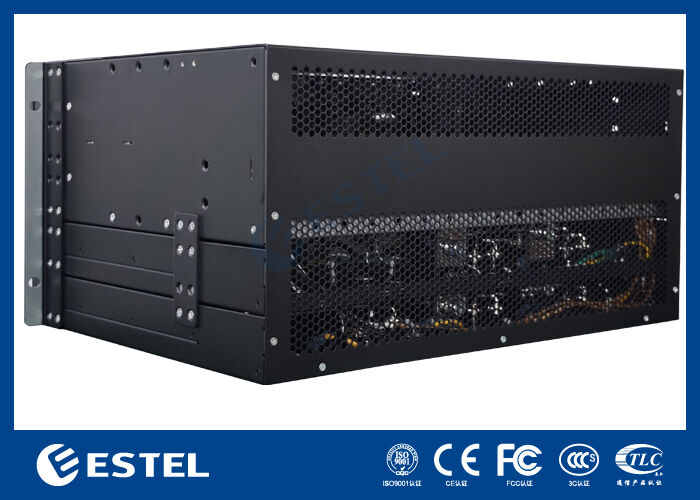

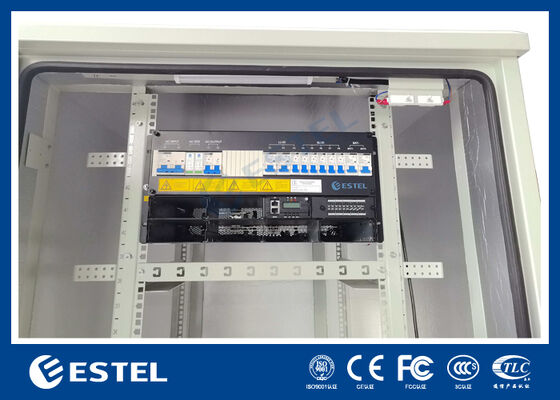

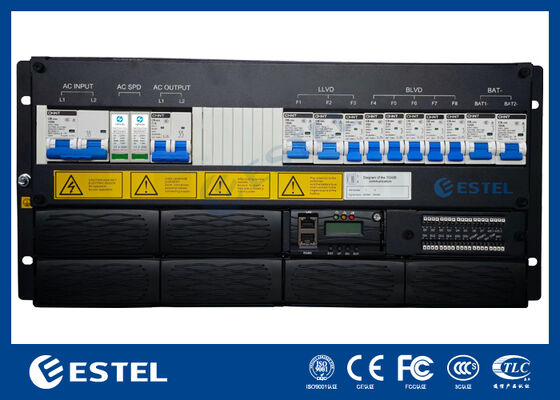

Opwaardigbaar 18 kW Telecom Modular Rectifier System met AC en DC Power Distribution
Basis eigenschappen
Plaats van herkomst:
Shenzhen, China (vasteland)
Merknaam:
ESTEL
Certificering:
ISO9001, CE, 3C, FCC
Handelsgoederen
Minimale bestelhoeveelheid:
1
Prijs:
987-2327 usd
Betalingsvoorwaarden:
L/C, D/A, D/P, T/T, Western Union
Leveringscapaciteit:
2.500 reeksen per maand
Productoverzicht
Uitbreidbare modulaire telecomgelijkrichter met N + 1 redundantie voor telecommunicatie Productoverzichtvan 18 kW Modulair GelijkrichterSysteem Het uitbreidbare gelijkrichtersysteem van 18 kW is ontwikkeld voor betrouwbaarheid op carrier-niveau en stroomlevering met hoge dichtheid en om een ...
Productdetails
Markeren:
Modulair telecomrectificatiesysteem
,AC-DC-verspreidingsrechtgever
,opwaardigbaar telecom-energiesysteem
Rectifier Size:
482,5 mm (B) * 350 mm (D) * 222,5 mm (H)
Input:
Eenfasige 220VAC
Installation Mode:
Geïnstalleerd op 19-inch rek
Output Capacity:
Maximaal: 18 kW (6*3 kW, N+1 redundantie)
N+1 Redundancy:
Ondersteund
Upgradable:
Ondersteund
LLVD:
2*100A/1P+1*20A/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
Productbeschrijving
Uitbreidbare modulaire telecomgelijkrichter met N + 1 redundantie voor telecommunicatie
Productoverzichtvan 18 kW Modulair GelijkrichterSysteem
Het uitbreidbare gelijkrichtersysteem van 18 kW is ontwikkeld voor betrouwbaarheid op carrier-niveau en stroomlevering met hoge dichtheid en om een stabiele AC- en DC-stroomdistributie te bieden voor telecommunicatiecentrales, middelgrote tot grote datacenters en een reeks veeleisende omgevingen. Het systeem accepteert een enkelfasige 220V AC-ingang en biedt een strak geregelde DC-uitgang, instelbaar tussen –43V en –58V, doorgaans ingesteld op –53,5V.
De geïntegreerde DC-distributie omvat zowel laagspanningslastafschakeling (LLVD) als laagspanningsafschakeling van de batterij (BLVD), waardoor geprioriteerde belastingafschakeling mogelijk is om kritische batterijreserves tijdens stroomuitval veilig te stellen. Een geavanceerde systeemcontroller biedt uitgebreide monitoring en programmeerbare logica via analoge ingangen (AI), digitale ingangen (DI) en digitale uitgangen (DO). Beheer op afstand wordt ondersteund via RS485- en SNMP-interfaces, waardoor operators volledig inzicht krijgen in alarmen, prestatiestatistieken en de status van de gelijkrichter. Een LCD-scherm op het voorpaneel maakt ook gemakkelijke configuratie en diagnostiek ter plaatse mogelijk.
AC-distributiesectie
-
Invoer:Eenfasig 220VAC
-
Ingangsonderbreker:1 x 125A 2P
-
Ingangsfrequentie:45~65Hz (nominaal 50Hz/60Hz)
-
Uitgang:220VAC, 16A
-
SPD:20/40 kA, 8/20 µs
DC-distributiesectieUitgangsspanning:-43~-58VDC (nominaal -53,5VDC)
-
Uitvoercapaciteit:Maximaal 18 kW (6 x 3 kW modules, N+1 redundantie)
-
Batterijbreker:2 x 125A 1P
-
Lastbrekers:
-
LLVD: 2x 100A/1P + 1x 20A/1P
-
BLVD: 1 x 63A/1P + 1 x 32A/1P + 3 x 16A/1P
BasisSpecificatie van18 kW Modulair GelijkrichterSysteem
| Dimensie | 482,5 mm (B) * 350 mm (D) * 222,5 mm (H) |
| Gewicht | ≤21kg (zonder gelijkrichters) |
| Koelmodus | Natuurlijke koeling |
| Installatiemodus | Geïnstalleerd op 19-inch rek |
| Onderhoud | Onderhoud aan de voorkant, wijziging van moduleniveau ondersteund |
| Beschermingsgraad | IP20 |
Stroomdistributievan5UModulair GelijkrichterSysteem
|
AC-distributie |
Invoer | eenfase 220VAC |
| Ingangsbreker | 1*125A 2P | |
| Ingangsfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |
| Uitvoer | 220VAC 16A | |
| SPD | 20/40KA, 8/20us | |
|
DC-distributie |
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC |
| Uitvoercapaciteit |
Maximaal: 18 kW (6*3 kW, N+1 redundantie) |
|
| Batterij breker | 2*125A 1P stroomonderbreker | |
| Ladingbreker |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
Gelijkrichtermodulevan18 kW Modulair GelijkrichterSysteem
| Ingangsspanning | 85VAC ~ 300VAC, nominaal 220VAC |
| Efficiëntie | >96% |
| Nominaal vermogen | 3000W(176~300VAC) |
| Werktemperatuur | -40℃~+75℃ (volledige output onder 50℃) |
| Dimensie | 106,5 mm (B) × 286 mm (D) × 44,5 mm (H) |
| Gewicht | ≤2kg |
| Koelmodus | Geforceerde koeling |
| Vermogensfactor | ≥0,99 |
| THD | ≤5% |
| DC-uitgang | –43 ~ –58VDC, nominaal –53,5VDC, maximaal 55A |
Controleur van18 kW Modulair GelijkrichterSysteem
| Signaalingang | 3 AI(2 btemp, 1 env-temp), 7 DI |
| Alarmuitgang | 6 DOEN |
| Communicatie-interface | RS485/SNMP |
| Weergavemodus | LCD-scherm |
Omgeving van18 kW Modulair GelijkrichterSysteem
| Operationeel temperatuur |
-40℃ ~ +65℃ (volledige output onder 50℃) |
| Opslagtemperatuur | -40℃~+70℃ |
| Bedrijfsvochtigheid | 5%~95% (niet-condenserend) |
|
Hoogte |
0~3000m (Als de hoogte binnen het bereik van 2000m tot 3000m ligt, daalt de maximale bedrijfstemperatuur met 1℃ naarmate de hoogte met 200m toeneemt.) |
