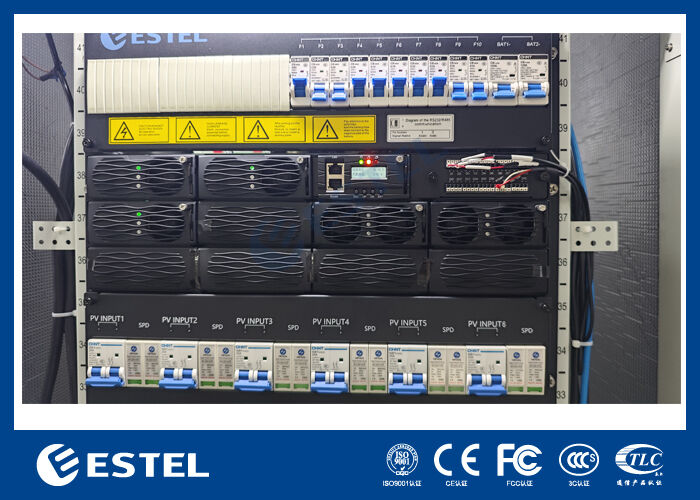

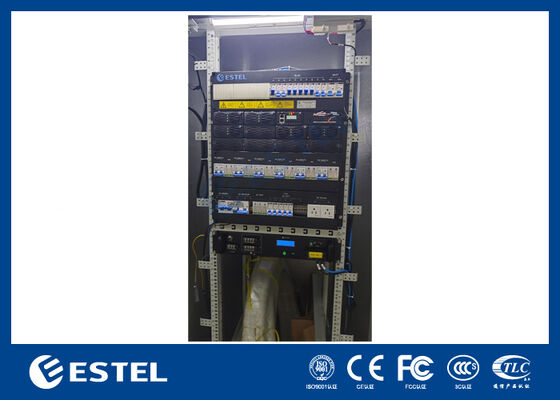

96% hoog rendement 12U 16kw Hybride stroomrectificatiesysteem RS485 Communicatie
Productdetails
30kw hybride voedingsgelijkrichter
,12U telecom voedingssysteem
,RS485 communicatie gelijkrichter
96% Hoge efficiëntie 12U Hybrid Power Rectifier System RS485 Communicatie
De Intelligent Telecom Power Distribution Unit integreert AC- en DC-energiebeheer in een compact, betrouwbaar ontwerp, ideaal voor telecom, industriële besturing en hernieuwbare energie.
AC Verdeling van12U 16kw hybride krachtrectificatiesysteem
De wisselstroominvoer accepteert eenfasig 220VAC op 45 ∼65Hz (geclassificeerd als 50Hz/60Hz).Uitgangen leveren 110VAC via 2 x 63A 1P en 3 x 32A 1P circuitsEen ingebouwde SPD biedt 20/40 kA bescherming (8/20 μs).
DC-verdelingvan12U 16kw hybride krachtrectificatiesysteem
De gelijkstroomzijde ondersteunt een breed inslagspanningsbereik van 120VDC tot 425VDC, beheerd door 6 x 25A 2P-brekers.Totale uitgangscapaciteit 34 kW met N+1 redundantie, die 6 x 3 kW fotovoltaïsche modules (18 kW) en 4 x 4 kW rechtlijnermodules (16 kW) combineert. Een speciale batterijbreker (2 x 125A 1P) zorgt voor een veilige integratie van de batterij.3 x 20A 1PDe gelijkstroomzijde heeft ook een 20/40kA, 8/20μs SPD.
Kenmerkenvan 12U 16kw Hybride Vermogensrectificatiesysteem
-
Hoge betrouwbaarheid:Dubbele wisselstroomonderbrekers met back-up + N+1 redundantie
-
Grote compatibiliteit:45~65Hz wisselstroomfrequentie en 120~425VDC-invoerbereik
-
Alomvattende bescherming:20/40kA overspanningsbescherming aan beide zijden
-
Flexible uitgang:Meerdere belastingbrekers voor diverse apparatuur
-
Naadloze integratie:Ondersteunt fotovoltaïsche modules, rectificatormodules en batterijback-up
Toepassingsscenario'svan 12U 16kw Hybride Vermogensrectificatiesysteem
-
5G-telecombasestations:Betrouwbare gelijkstroom met back-upbatterij
-
Zonne-energiesystemen buiten het net:Breed DC-invoerbereik voor fotovoltaïsche integratie
-
industriële bedieningskasten:Stabiele 110VAC- en -53,5VDC-uitgangen
-
Hulpvermogen voor het datacenter:Redundante architectuur zorgt voor uptime
-
Verwijderingsstations:Overspanningsbescherming voor ruwe omgevingen
-
Telecombescherming en buitenkasten:Compact, robuust en beproefd
Basisspecificatie van 12U16 kWHybride vermogensrectificatiesysteem
| Afmeting | 482.5mm(W) *350mm(D) *12U(H) |
| Gewicht | ≤ 50 kg (zonder rechtgevers) |
| Koelstand | Natuurlijke koeling |
| Installatie-modus | met een breedte van niet meer dan 20 mm |
| Onderhoud | Onderhoud aan de voorzijde, module-gradewijziging ondersteund |
| Beschermingsgraad | IP20 |
Verdeling van het vermogen van 12UHybride krachtrectificatiesysteem van 16 kW
|
|
Inlaatvolatiliteit | eenfasige 220VAC |
| Invoerbreker | 2*125A 2P ((een voor back-up) | |
| Invoerfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |
| Output | 110VAC, 2*63A 1P, 3*32A 1P | |
| SPD | 20/40KA, 8/20us | |
|
|
Inlaatspanning | 120VDC tot 425VDC |
| Invoerbreker | 6*25A 2P | |
| SPD | 20/40KA, 8/20us | |
| Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | |
|
|
16kw+18kw ((N+1 redundantie) |
|
| Batterijbreker | 2*125A 1P schakelaar | |
| Verzorgingsbreker | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Rectifier-modulevan 12UHybride krachtrectificatiesysteem van 16 kW
| Inlaatspanning | 85VAC ∼ 300VAC, nominale 220VAC |
| Efficiëntie | > 96% |
| Nominaal vermogen | 4000W ((176~300VAC) |
| Werktemperatuur | -40°C~+75°C ((50°C @ vol vermogen) |
| Afmeting | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U hoogte) |
| Gewicht | ≤ 2 kg |
| Koelstand | Gedwongen koelen |
| Vermogensfactor | ≥ 0.99 |
| THD | ≤ 5% |
| DC-uitgang | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A |
PV-modulevan 12UHybride krachtrectificatiesysteem van 16 kW
| Inlaatspanning | 120 tot en met 425VDC.Rated 340VDC |
| Efficiëntie | > 96% |
| Nominaal vermogen | 3000W ((((200 tot 425VDC) |
| Werktemperatuur | -40°C~+75°C ((50°C @ vol vermogen) |
| Afmeting | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U hoogte) |
| Gewicht | ≤ 2 kg |
| Koelstand | Gedwongen koelen |
| Vermogensfactor | ≥ 0.99 |
| THD | ≤ 5% |
| DC-uitgang | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A |
Controllervan 12UHybride krachtrectificatiesysteem van 16 kW
| Controller | Model: MC2900 |
| Signalinvoer | 2 AI, 6 DI |
| Alarmuitgang | 6 DO |
| Communicatie |
RS485: Ondersteund |
| Afbeeldingsmodus | LCD-scherm |
Milieuvan 12UHybride krachtrectificatiesysteem van 16 kW
| Werken temperatuur |
-40 °C ~ +65 °C (voluitgang onder 50 °C) |
| Bergingstemperatuur | -40°C~+70°C |
| Werkvochtigheid | 5% ~ 95% ((niet-condenserend) |
|
|
0~3000m ((Als de hoogte tussen 2000m en 3000m ligt, daalt de maximale werktemperatuur met 1°C naarmate de hoogte met 200m toeneemt.) |
-
