ET48300 Programmable Hybrid Rectifier Power met AI DI DO
Productdetails
Telecom zonne-hybride gelijkrichter
,Programmeerbaar telecom-energiesysteem
,AI DI DO voeding
ET48300 Solar Hybrid Rectifier Power Distribution Unit voor telecom met AI DI DO
Productoverzichtvan ET48300 Hybride rechtgever-krachtverspreidingsunit

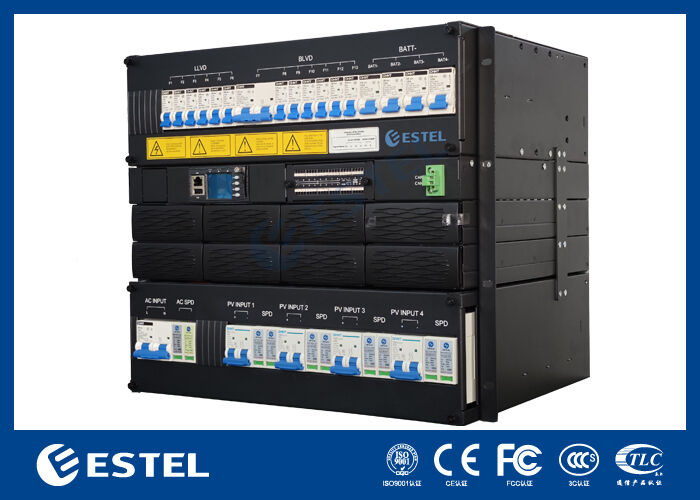

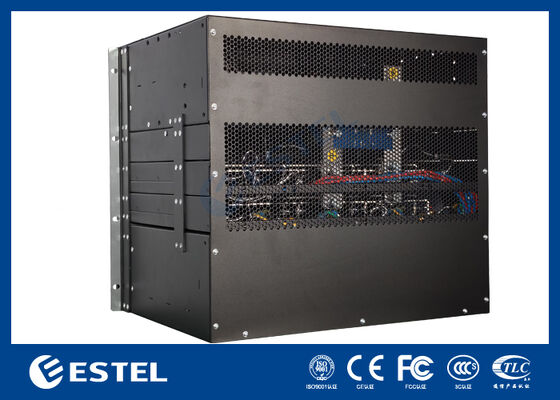

De ET48300 Hybrid Rectifier Power Distribution Unit is een 19-inch sub-rack voor hybride energiesystemen geproduceerd door ESTEL,met een compact ontwerp met een hoogte van 9 U voor kritische toepassingen van glasvezel- en microgolftransmissieHet systeem heeft een maximaal vermogen van 300 A, met schakelaars voor wisselstroom, PV-invoer, batterijen en belastingen.De kabels zijn voor toegang met schakelaars en verbinding terminals.
Belangrijkste specificaties van Hybride rechtgever-krachtverspreidingsunit
-
Type:Hybride rechtgever (AC + DC dubbele ingang)
-
AC-invoer:220VAC enkelfasig
-
DC-invoer:120VDC tot 425VDC (breed bereik voor integratie van zonne-energie)
-
Uitvoercapaciteit (max.):12 kW rechtgeverver vermogen + 12 kW fotovoltaïsch vermogen ((N+1 redundantie)
-
Rectifier-modules:4 x 3 kW
-
PV-modules:4 x 3 kW
Monitoring en communicatievan Hybride rechtgever-krachtverspreidingsunit
-
Signalinterface:AI (Analog Input), DI (Digital Input), DO (Digital Output)
-
Communicatieprotocollen:RS485 en SNMP
-
Beheer:Verwijderde monitoring, alarmmelding en systeemcontrole via NMS of BMS
Belangrijkste voordelenvan Hybride rechtgever-krachtverspreidingsunit
-
Dual power sources:Accepteert 220VAC-net- of 120-425VDC-zonne-invoer voor maximale flexibiliteit
-
N+1 redundantie:Een extra module zorgt voor ononderbroken werking bij storing van de module
-
Hoge schaalbaarheid:4+4 modules ondersteunen tot 12kw+12kw totale vermogen
-
Breed DC-invoerbereik:120-425VDC maakt directe aansluiting op zonnepanelen mogelijk zonder extra omvormers
-
Telemanagement:RS485- en SNMP-protocollen voor naadloze integratie in bestaande netwerkinfrastructuur
Toepassingsscenario'svan Hybride rechtgever-krachtverspreidingsunit
-
5G-telecombasestations met een back-up van zonne-energie
-
Off-grid- en hybride zonne-energiesystemen
-
Afgelegen plattelandscommunicatie schuilplaatsen
-
Industriële DC-ondersteuningssystemen
-
Integratie van hernieuwbare energieopslag
BasisSpecificatie vanHybride rechtgever-krachtverspreidingsunit
| Afmeting | 482.5mm(W) *350mm(D) *8U(H) |
| Gewicht | ≤ 30 kg (zonder rechtgevers) |
| Koeling | Natuurlijke koeling |
| Installatie | met een breedte van niet meer dan 20 mm |
| Onderhoud | Onderhoud aan de voorzijde, module-gradewijziging ondersteund |
| IP-klasse | IP20 |
EnergieverdelingvanHybride rechtgever-krachtverspreidingsunit
|
AC-verdeling |
Inlaatvolatiliteit | eenfasige 220VAC |
| Invoerbreker | 1*125A 2P schakelaar | |
| Invoerfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |
| SPD | 20/40KA, 8/20us klasse C | |
|
DC-verdeling
|
Inlaatspanning | 120VDC tot 425VDC |

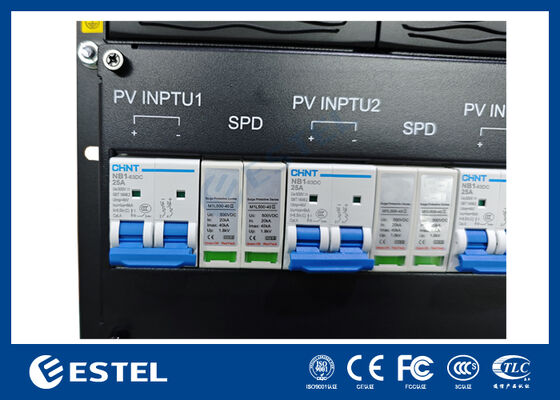

| Invoerbreker | 4*25A 2P-sluiters | |
| SPD | 20/40KA, 8/20us, klasse C | |
| Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | |
|
Outputcapaciteit |
12 kW rechtlijnervermogen + 12 kW PV-vermogen; N+1 ontslag PV-module: 4*3000w Verbetering van het vermogen van de motor |
|
| Batterijbreker | 2*125A 1P schakelaar | |
| Verzorgingsbreker | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Rectifier-modulevanHybride rechtgever-krachtverspreidingsunit
| Inlaatspanning | 85VAC ∼ 300VAC, nominale 220VAC |
| Efficiëntie | > 96% |
| Nominaal vermogen | 3000W ((176~300VAC) |
| Werktemperatuur | -40°C~+75°C ((50°C @ vol vermogen) |
| Afmeting | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U hoogte) |
| Gewicht | ≤ 2 kg |
| Koelstand | Gedwongen koelen |
| Vermogensfactor | ≥ 0.99 |
| THD | ≤ 5% |
| DC-uitgang | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A |
PVModulevanHybride rechtgever-krachtverspreidingsunit
| Inlaatspanning | 120 tot en met 425VDC.Rated 340VDC |
| Efficiëntie | > 96% |
| Nominaal vermogen | 3000W ((((200 tot 425VDC) |
| Werktemperatuur | -40°C~+75°C ((50°C @ vol vermogen) |
| Afmeting | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U hoogte) |
| Gewicht | ≤ 2 kg |
| Koelstand | Gedwongen koelen |
| Vermogensfactor | ≥ 0.99 |
| THD | ≤ 5% |
| DC-uitgang | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A |
Controleur van de energieverdelingsunit van de hybride rectificator

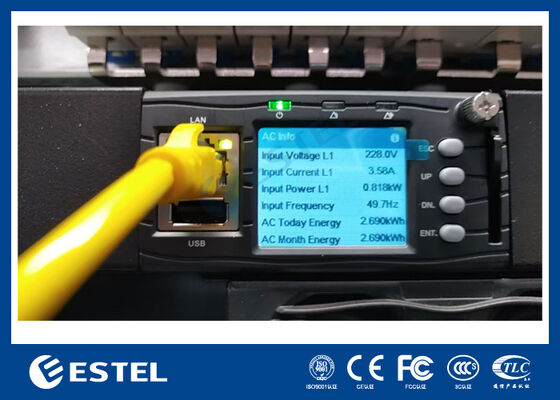

| Controller | Model: MC2900 |
| Signalinvoer | 3 AI (omgevingstemperatuur), 8 DI |
| Alarmuitgang | 8 DO |
| Communicatie | RS485/SNMP |
| Afbeeldingsmodus | LCD-scherm |
Omgeving van de energieverdelingsunit van de hybride rectificator
| Werken temperatuur |
-40 °C ~ +65 °C (voluitgang onder 50 °C) |
| Bergingstemperatuur | -40°C~+70°C |
| Werkvochtigheid | 5% ~ 95% ((niet-condenserend) |
|
Hoogte |
0~3000m ((Als de hoogte tussen 2000m en 3000m ligt, daalt de maximale werktemperatuur met 1°C naarmate de hoogte met 200m toeneemt.) |
-
