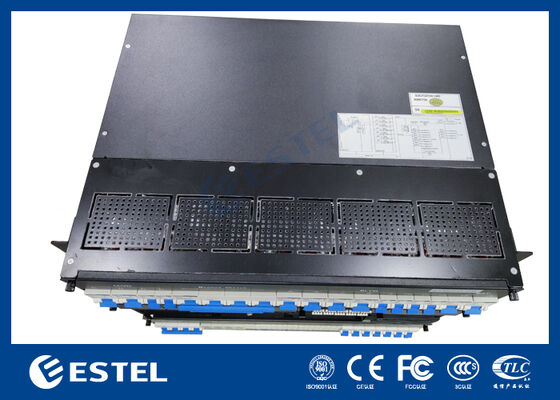

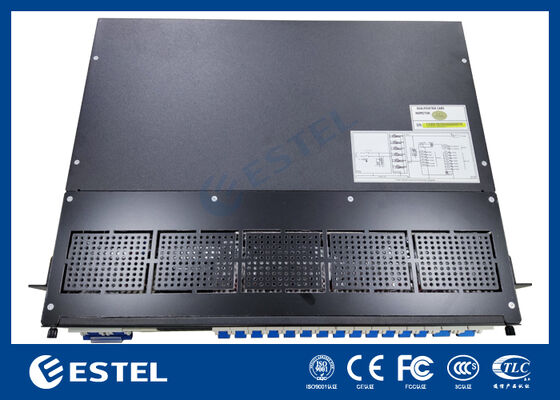

Geïntegreerd modulair gelijkstroomsysteem met AC- of DC-distributie 48V-uitgang Meerlaags ontwerp voor telecom- en energietoepassingen

Productbeschrijving van DC-voedingssysteem

Het Integrated Modular DC Power System is een geavanceerde stroomoplossing die is ontworpen om te voldoen aan de veranderende eisen van moderne telecomnetwerken en energietoepassingen. Met een meerlaagse architectuur biedt dit systeem geïntegreerde AC-ingang, DC-distributie, gelijkrichtersleuven en intelligente monitoring in een compact maar zeer functioneel chassis.

Belangrijkste kenmerken van het DC-voedingssysteem

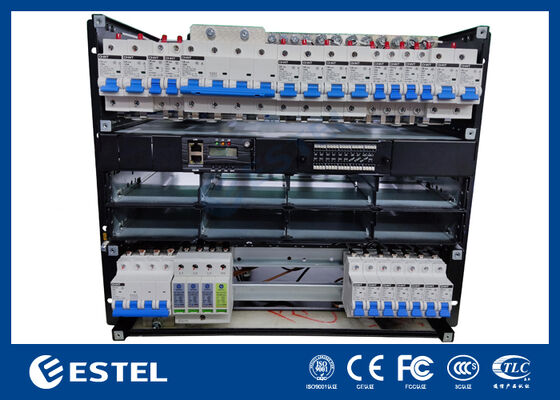

• Meerlaags ontwerp: combineert AC-ingang, DC-distributie, gelijkrichtersleuven en batterijbescherming in één chassis.
• AC-ingang met overspanningsbeveiliging: Ingebouwde AC SPD (Surge Protection Device) om het systeem te beschermen tegen stroompieken.
• DC-distributie: Beschikt over F1 tot F14 onderbrekerkanalen, waardoor de stroom kan worden gedistribueerd naar meerdere apparaten met overbelastings- en kortsluitbeveiliging.
• Batterijbescherming: Inclusief LLVD (Low Voltage Disconnect) en BLVD (Battery Load Voltage Disconnect) beveiligingsmodules om overontlading te voorkomen en de levensduur van de batterij te verlengen.
• Gelijkrichterslots: Modulaire gelijkrichterslots voor schaalbare capaciteit, met een typische uitgang van -48V DC voor telecomtoepassingen.
• Intelligente bewaking: geïntegreerde RS485-communicatie voor realtime bewaking en diagnose op afstand.
• Ontwerp met toegang aan de voorzijde: eenvoudige installatie en onderhoud met duidelijke bedrading en een indeling met toegang aan de voorzijde.
• Veelzijdige toepassing: geschikt voor telecombasisstations, buitenkasten, hybride energiesystemen en meer.

Technische specificaties van het DC-voedingssysteem

Bedieningsrichtlijnen van gelijkstroomvoedingssysteem

• Installatie:

Installeer het geïntegreerde modulaire gelijkstroomvoedingssysteem in een 19-inch rek met behulp van de meegeleverde zijmontagebeugels. Zorg voor voldoende vrije ruimte rondom de unit voor ventilatie en kabelgeleiding.

• Kabelverbindingen:

Sluit de AC-ingang (220–240V AC) aan op het systeem via de ingangsterminal. Zorg ervoor dat de polariteit voor -48V DC-uitvoer correct is en veilig is aangesloten op de telecom- of netwerkapparatuur.

• Gelijkrichtermodules:

Het systeem ondersteunt maximaal 4 modulaire gelijkrichters. Installeer en configureer de gelijkrichters op basis van uw stroomvereisten. Elke gelijkrichtermodule verhoogt het totale uitgangsvermogen van het systeem, waarbij een typische configuratie tot 12 kW levert.

• Batterijbescherming en -bewaking:

Sluit het batterijback-upsysteem aan op de LLVD- en BLVD-terminals. Deze modules voorkomen overmatige ontlading van de batterij en zorgen voor een lange levensduur van het energiesysteem, vooral belangrijk in afgelegen telecombasisstations.

• Bewaking en diagnose op afstand:

Gebruik de RS485-communicatie-interface om het systeem aan te sluiten op een gecentraliseerd monitoringplatform. Het LCD-scherm op de geïntegreerde controller biedt lokale status en diagnostiek, waardoor operators de spanning, stroom, uitgangsvermogen en alarmomstandigheden in realtime kunnen bewaken.
