19 inch Rack Mount Milieu Monitoring System

19-inch Rack-mount Omgevingsmonitoringsysteem Model FSU1000

1. Productparameter

Afmetingen: B 440 mm * D 200 mm * H 44 mm (19 inch, 1 u)

Nauwkeurigheid: DC SPANNING ± 0,5%

Bedrijfsspanning: DC36-72V of AC90-264V

Nominaal vermogen: 5W (stroomverbruik van de hele machine, exclusief externe voeding) bedrijfstemperatuur: -20 °C-55 °C

Opslag- en transporttemperatuur: -40 °C-70 °C

Relatieve vochtigheid: 90% (40 °C ± 2 °C)

Hoogte: 0-3000 M meting

2. Omgevingsmonitoringsysteem Productprofiel

De Omgevingsbewakingsunit is een netwerkbewakingshost ontworpen voor geïntegreerde netwerkkamers die UPS-bewaking en uitgebreide stroomomgevingen integreert. Door de populaire 19-inch rack-mount ontwerpstijl te gebruiken, ondersteunt het 220V AC of 48V DC voeding, ondersteunt het meer dan 12-weg schakelwaarde, multi-weg relaisbesturingsuitgang en omgevings temperatuur- en vochtigheidsuitbreiding, met SMS-bewakings- en controlefuncties, veiliger en betrouwbaarder. Het zal de beste keuze zijn voor moderne onbemande dienstruimtes.

3. Omgevingsmonitoringsysteem Producteigenschap

• FSU1000 is een hardware-acquisitieapparaat voor de hardwarebesturing en service van de kast en machineroom-station. Het nieuwe ontwerp combineert de praktische behoeften van de projectlevering en projectimplementatie van het buitenstation ETC en de buitenkast, met de nadruk op de oplossing van de systeemonderhoudbaarheid, systeem bedrading, debugging, esthetiek en andere vereisten, geschikt voor het grootste deel van de front-end verzameling van de toepassingsomgeving.

• FSU1000-serie stroomomgevingsbewakingsunit is een geminiaturiseerd, zeer betrouwbaar en gemakkelijk te installeren stroomomgevingsbewakingssysteem voor communicatiebasisstations, geïntegreerde computerruimtes en buitenkasten, het wordt speciaal gebruikt voor stroom, omgeving, apparatuurcontrole en bewaking op afstand van communicatiebasisstations, geïntegreerde machinerooms en buitenmachinekasten.

• De FSU1000-serie dynamische omgevingsbewakingsunit heeft de functies voor het detecteren van de droge contactsignalen zoals toegangscontrole, wateronderdompeling, rook, bliksembeveiliging, airconditioningstoring, infrarood, temperatuur- en vochtigheidsdetectie, enz. en ingebouwde stroomuitvaldetectie en kanteltrillingsdetectiefuncties.

• l FSU1000-serie Dynamische Omgevingsbewakingsunit ingebouwde DC-spanningsmeetfunctie, en uitgerust met 8 Hall Effect Sensor Interface, gebruikt om DC-stroom te meten, analoge meetspanning, stroomzender.

• l FSU1000-serie Dynamische Omgevingsbewakingsunit heeft multi-channel

• l RS485/RS232 signaal (tot 16) toegangsfunctie, kan worden gebruikt voor schakelvoeding, airconditioning, UPS, lithiumbatterijen, slimme meters, elektronische deursloten, spraak, video-apparatuur protocoltoegang.

• l FSU1000-serie Dynamische Omgevingsbewakingsunit met een verscheidenheid aan communicatiemode selectie (RS485/RS232, TCP, UDP, SNMP, NB-IOT, 4g, Wifi, etc.), gemakkelijk te netwerken. FSU1000-serie dynamische omgevingsbewakingsunit ondersteunt toegang tot 7-inch configuratiescherm.

3. Uiterlijk en interface specificaties

IMU-Interface:

De panelen en interfaces voor IMU worden hieronder weergegeven

Purture 1-2 Voor- en achterkant Imu-uiterlijk

DEFINITIE VAN SERIELE LIJNVOLGORDE UITBREIDEN:

4. Vereisten voor installatieconfiguratie van het omgevingsmonitoringsysteem

Een UPS met RS-232 communicatie-interface;

Een computer (met beheerdersrechten) met RS-232 communicatie-interface en 10M/100M Ethernet-adapterkaart voor initiële parameterinstelling;

complete netwerkomgeving;

Serie van functie-uitbreidingsopties voor netwerkbewaking, bewaking en beheer van UPS-voeding en computerruimteomgevingen en randapparatuur (optioneel).

5. Voordelen van het omgevingsmonitoringsysteem

1. Het voorpaneel is voorzien van een 3 inch LCD-scherm voor eenvoudige en intuïtieve bediening.

2. Alle seriële poorten zijn uitgerust met indicatielampjes om de communicatiestatus visueel weer te geven.

3. COMPACT:”1u/19"standaard behuizing, eenvoudig te installeren.

4. Uitgerust met 5 SETS SENSOREN TOT 15W externe voeding om een verscheidenheid aan

5. logische koppeling

6. Ondersteuning voor transparante transmissie en doorsturen van protocolgegevens.

7. Ondersteuning voor een groot aantal sensoren, apparatuurtoegang, met analoog, schakelen, RS485/RS232

8. signaaltoegang.

9. Standaard GSP UPLOAD, open protocol.

10. Flexibele voeding, AC- of DC-voeding.

11. Webpagina's met volledige functionaliteit maken datapresentatie eenvoudig en overzichtelijk

12. Uitgerust met zoemer, alarmstatus lokale spraakprompt

13. BIEDT TOT 16485 seriële poorten (IMU 1016 versie

14. Poortaanpassingsvermogen is goed, tegelijkertijd heeft het bewakingsobject in gemeenschappelijk gebruik een speciale poort

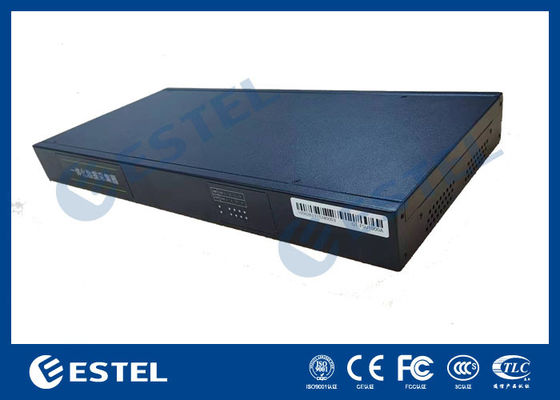

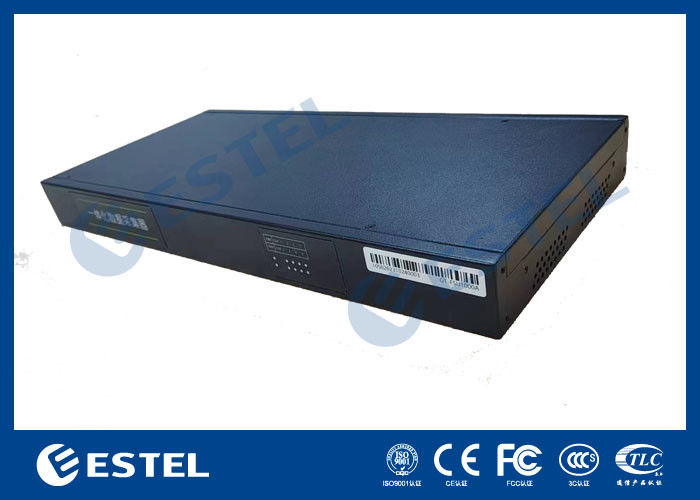

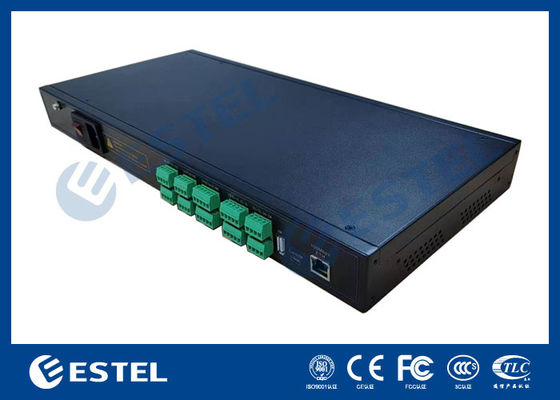

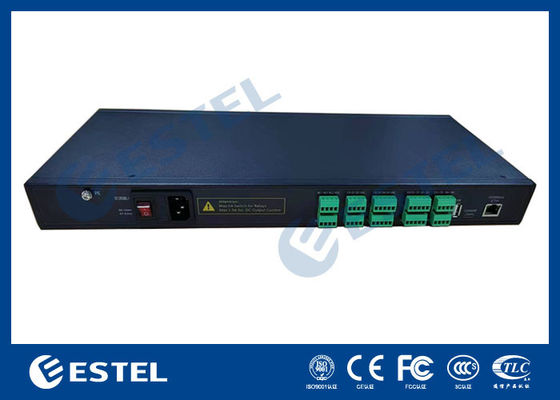

6. productfoto's
